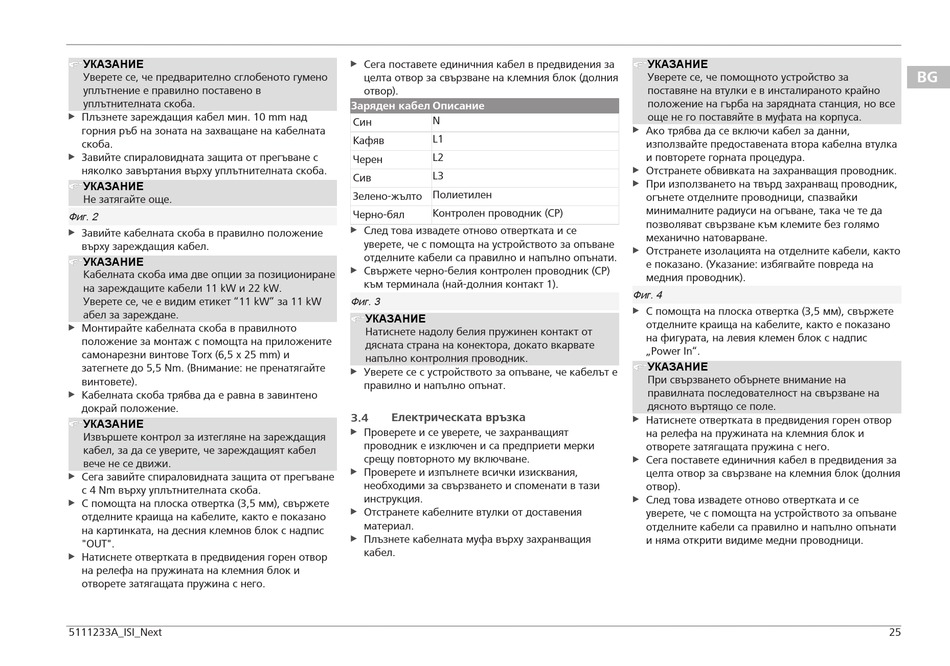

УКАЗАНИЕ
Уверете се, че предварително сглобеното гумено
уплътнение е правилно поставено в
уплътнителната скоба.
u Плъзнете зареждащия кабел мин. 10 mm над
горния ръб на зоната на захващане на кабелната
скоба.
u Завийте спираловидната защита от прегъване с
няколко завъртания върху уплътнителната скоба.
УКАЗАНИЕ
Не затягайте още.
Фиг. 2
Завийте кабелната скоба в правилно положение
u
върху зареждащия кабел.
УКАЗАНИЕ
Кабелната скоба има две опции за позициониране
на зареждащите кабели 11 kW и 22 kW.
Уверете се, че е видим етикет "11 kW" за 11 kW
абел за зареждане.
u Монтирайте кабелната скоба в правилното
положение за монтаж с помощта на приложените
самонарезни винтове Torx (6,5 x 25 mm) и
затегнете до 5,5 Nm. (Внимание: не пренатягайте
винтовете).
Кабелната скоба трябва да е равна в завинтено
u
докрай положение.
УКАЗАНИЕ
Извършете контрол за изтегляне на зареждащия
кабел, за да се уверите, че зареждащият кабел
вече не се движи.
Сега завийте спираловидната защита от прегъване
u
с 4 Nm върху уплътнителната скоба.
u С помощта на плоска отвертка (3,5 мм), свържете
отделните краища на кабелите, както е показано
на картинката, на десния клемнов блок с надпис
"OUT".
u Натиснете отвертката в предвидения горен отвор
на релефа на пружината на клемния блок и
отворете затягащата пружина с него.
5111233A_ISI_Next
u Сега поставете единичния кабел в предвидения за
целта отвор за свързване на клемния блок (долния
отвор).
Заряден кабел Описание
N
Син
L1
Кафяв
L2
Черен
L3
Сив
Зелено-жълто Полиетилен
Контролен проводник (CP)
Черно-бял
u След това извадете отново отвертката и се
уверете, че с помощта на устройството за опъване
отделните кабели са правилно и напълно опънати.
Свържете черно-белия контролен проводник (CP)
u
към терминала (най-долния контакт 1).
Фиг. 3
УКАЗАНИЕ
Натиснете надолу белия пружинен контакт от
дясната страна на конектора, докато вкарвате
напълно контролния проводник.
Уверете се с устройството за опъване, че кабелът е
u
правилно и напълно опънат.
Електрическата връзка
3.4
u Проверете и се уверете, че захранващият
проводник е изключен и са предприети мерки
срещу повторното му включване.
u Проверете и изпълнете всички изисквания,
необходими за свързването и споменати в тази
инструкция.
u Отстранете кабелните втулки от доставения
материал.
u Плъзнете кабелната муфа върху захранващия
кабел.
УКАЗАНИЕ
Уверете се, че помощното устройство за
поставяне на втулки е в инсталираното крайно
положение на гърба на зарядната станция, но все
още не го поставяйте в муфата на корпуса.
u Ако трябва да се включи кабел за данни,
използвайте предоставената втора кабелна втулка
и повторете горната процедура.
u Отстранете обвивката на захранващия проводник.
При използването на твърд захранващ проводник,
u
огънете отделните проводници, спазвайки
минималните радиуси на огъване, така че те да
позволяват свързване към клемите без голямо
механично натоварване.
Отстранете изолацията на отделните кабели, както
u
е показано. (Указание: избягвайте повреда на
медния проводник).
Фиг. 4
u С помощта на плоска отвертка (3,5 мм), свържете
отделните краища на кабелите, както е показано
на фигурата, на левия клемен блок с надпис
„Power In".
УКАЗАНИЕ
При свързването обърнете внимание на
правилната последователност на свързване на
дясното въртящо се поле.
Натиснете отвертката в предвидения горен отвор
u
на релефа на пружината на клемния блок и
отворете затягащата пружина с него.
Сега поставете единичния кабел в предвидения за
u
целта отвор за свързване на клемния блок (долния
отвор).
u След това извадете отново отвертката и се
уверете, че с помощта на устройството за опъване
отделните кабели са правилно и напълно опънати
и няма открити видиме медни проводници.
