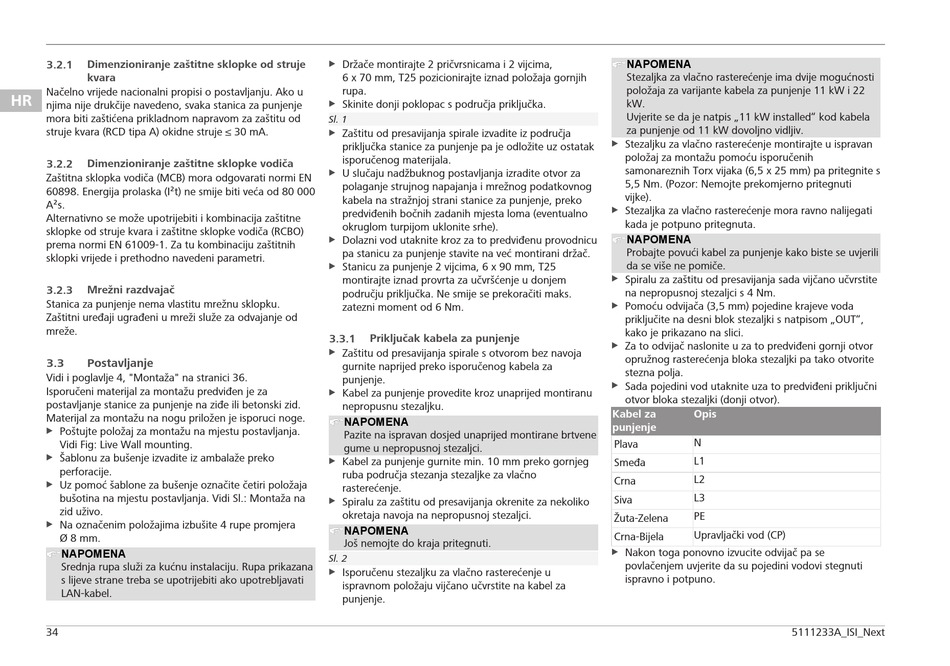

3.2.1 Dimenzioniranje zaštitne sklopke od struje
kvara
Načelno vrijede nacionalni propisi o postavljanju. Ako u
HR
njima nije drukčije navedeno, svaka stanica za punjenje
mora biti zaštićena prikladnom napravom za zaštitu od
struje kvara (RCD tipa A) okidne struje ≤ 30 mA.
3.2.2 Dimenzioniranje zaštitne sklopke vodiča
Zaštitna sklopka vodiča (MCB) mora odgovarati normi EN
60898. Energija prolaska (I²t) ne smije biti veća od 80 000
A²s.
Alternativno se može upotrijebiti i kombinacija zaštitne
sklopke od struje kvara i zaštitne sklopke vodiča (RCBO)
prema normi EN 61009-1. Za tu kombinaciju zaštitnih
sklopki vrijede i prethodno navedeni parametri.
Mrežni razdvajač
3.2.3
Stanica za punjenje nema vlastitu mrežnu sklopku.
Zaštitni uređaji ugrađeni u mreži služe za odvajanje od
mreže.
Postavljanje
3.3
Vidi i poglavlje 4, "Montaža" na stranici 36.
Isporučeni materijal za montažu predviđen je za
postavljanje stanice za punjenje na ziđe ili betonski zid.
Materijal za montažu na nogu priložen je isporuci noge.
u Poštujte položaj za montažu na mjestu postavljanja.
Vidi Fig: Live Wall mounting.
u Šablonu za bušenje izvadite iz ambalaže preko
perforacije.
Uz pomoć šablone za bušenje označite četiri položaja
u
bušotina na mjestu postavljanja. Vidi Sl.: Montaža na
zid uživo.
Na označenim položajima izbušite 4 rupe promjera
u
Ø 8 mm.
NAPOMENA
Srednja rupa služi za kućnu instalaciju. Rupa prikazana
s lijeve strane treba se upotrijebiti ako upotrebljavati
LAN-kabel.
34
u Držače montirajte 2 pričvrsnicama i 2 vijcima,
6 x 70 mm, T25 pozicionirajte iznad položaja gornjih
rupa.
u Skinite donji poklopac s područja priključka.
Sl. 1
u Zaštitu od presavijanja spirale izvadite iz područja
priključka stanice za punjenje pa je odložite uz ostatak
isporučenog materijala.
u U slučaju nadžbuknog postavljanja izradite otvor za
polaganje strujnog napajanja i mrežnog podatkovnog
kabela na stražnjoj strani stanice za punjenje, preko
predviđenih bočnih zadanih mjesta loma (eventualno
okruglom turpijom uklonite srhe).
u Dolazni vod utaknite kroz za to predviđenu provodnicu
pa stanicu za punjenje stavite na već montirani držač.
Stanicu za punjenje 2 vijcima, 6 x 90 mm, T25
u
montirajte iznad provrta za učvršćenje u donjem
području priključka. Ne smije se prekoračiti maks.
zatezni moment od 6 Nm.
3.3.1 Priključak kabela za punjenje
Zaštitu od presavijanja spirale s otvorom bez navoja
u
gurnite naprijed preko isporučenog kabela za
punjenje.
u Kabel za punjenje provedite kroz unaprijed montiranu
nepropusnu stezaljku.
NAPOMENA
Pazite na ispravan dosjed unaprijed montirane brtvene
gume u nepropusnoj stezaljci.
u Kabel za punjenje gurnite min. 10 mm preko gornjeg
ruba područja stezanja stezaljke za vlačno
rasterećenje.
u Spiralu za zaštitu od presavijanja okrenite za nekoliko
okretaja navoja na nepropusnoj stezaljci.
NAPOMENA
Još nemojte do kraja pritegnuti.
Sl. 2
u Isporučenu stezaljku za vlačno rasterećenje u
ispravnom položaju vijčano učvrstite na kabel za
punjenje.
NAPOMENA
Stezaljka za vlačno rasterećenje ima dvije mogućnosti
položaja za varijante kabela za punjenje 11 kW i 22
kW.
Uvjerite se da je natpis „11 kW installed" kod kabela
za punjenje od 11 kW dovoljno vidljiv.
Stezaljku za vlačno rasterećenje montirajte u ispravan
u
položaj za montažu pomoću isporučenih
samonareznih Torx vijaka (6,5 x 25 mm) pa pritegnite s
5,5 Nm. (Pozor: Nemojte prekomjerno pritegnuti
vijke).
u Stezaljka za vlačno rasterećenje mora ravno nalijegati
kada je potpuno pritegnuta.
NAPOMENA
Probajte povući kabel za punjenje kako biste se uvjerili
da se više ne pomiče.
u Spiralu za zaštitu od presavijanja sada vijčano učvrstite
na nepropusnoj stezaljci s 4 Nm.
Pomoću odvijača (3,5 mm) pojedine krajeve voda
u
priključite na desni blok stezaljki s natpisom „OUT",
kako je prikazano na slici.
u Za to odvijač naslonite u za to predviđeni gornji otvor
opružnog rasterećenja bloka stezaljki pa tako otvorite
stezna polja.
u Sada pojedini vod utaknite uza to predviđeni priključni
otvor bloka stezaljki (donji otvor).
Kabel za Opis
punjenje
N
Plava
L1
Smeđa
L2
Crna
L3
Siva
PE
Žuta-Zelena
Upravljački vod (CP)
Crna-Bijela
u Nakon toga ponovno izvucite odvijač pa se
povlačenjem uvjerite da su pojedini vodovi stegnuti
ispravno i potpuno.
