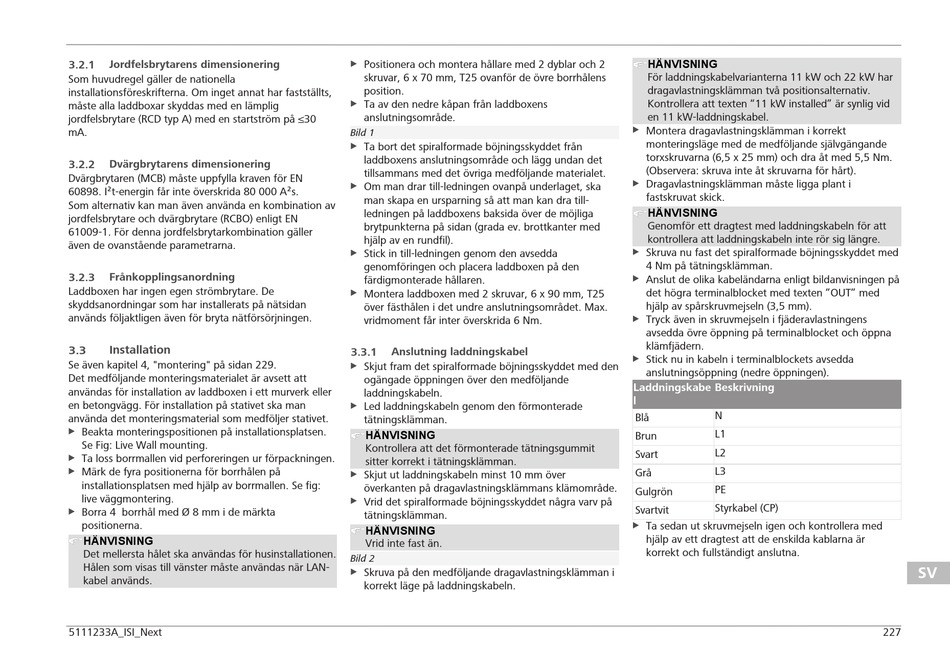

3.2.1 Jordfelsbrytarens dimensionering
Som huvudregel gäller de nationella
installationsföreskrifterna. Om inget annat har fastställts,
måste alla laddboxar skyddas med en lämplig
jordfelsbrytare (RCD typ A) med en startström på ≤30
mA.
Dvärgbrytarens dimensionering
3.2.2
Dvärgbrytaren (MCB) måste uppfylla kraven för EN
60898. I²t-energin får inte överskrida 80 000 A²s.
Som alternativ kan man även använda en kombination av
jordfelsbrytare och dvärgbrytare (RCBO) enligt EN
61009-1. För denna jordfelsbrytarkombination gäller
även de ovanstående parametrarna.
Frånkopplingsanordning
3.2.3
Laddboxen har ingen egen strömbrytare. De
skyddsanordningar som har installerats på nätsidan
används följaktligen även för bryta nätförsörjningen.
Installation
3.3
Se även kapitel 4, "montering" på sidan 229.
Det medföljande monteringsmaterialet är avsett att
användas för installation av laddboxen i ett murverk eller
en betongvägg. För installation på stativet ska man
använda det monteringsmaterial som medföljer stativet.
Beakta monteringspositionen på installationsplatsen.
u
Se Fig: Live Wall mounting.
u Ta loss borrmallen vid perforeringen ur förpackningen.
u Märk de fyra positionerna för borrhålen på
installationsplatsen med hjälp av borrmallen. Se fig:
live väggmontering.
u Borra 4 borrhål med Ø 8 mm i de märkta
positionerna.
HÄNVISNING
Det mellersta hålet ska användas för husinstallationen.
Hålen som visas till vänster måste användas när LAN-
kabel används.
5111233A_ISI_Next
u Positionera och montera hållare med 2 dyblar och 2
skruvar, 6 x 70 mm, T25 ovanför de övre borrhålens
position.
u Ta av den nedre kåpan från laddboxens
anslutningsområde.
Bild 1
u Ta bort det spiralformade böjningsskyddet från
laddboxens anslutningsområde och lägg undan det
tillsammans med det övriga medföljande materialet.
u Om man drar till-ledningen ovanpå underlaget, ska
man skapa en ursparning så att man kan dra till-
ledningen på laddboxens baksida över de möjliga
brytpunkterna på sidan (grada ev. brottkanter med
hjälp av en rundfil).
u Stick in till-ledningen genom den avsedda
genomföringen och placera laddboxen på den
färdigmonterade hållaren.
u Montera laddboxen med 2 skruvar, 6 x 90 mm, T25
över fästhålen i det undre anslutningsområdet. Max.
vridmoment får inter överskrida 6 Nm.
Anslutning laddningskabel
3.3.1
u Skjut fram det spiralformade böjningsskyddet med den
ogängade öppningen över den medföljande
laddningskabeln.
u Led laddningskabeln genom den förmonterade
tätningsklämman.
HÄNVISNING
Kontrollera att det förmonterade tätningsgummit
sitter korrekt i tätningsklämman.
Skjut ut laddningskabeln minst 10 mm över
u
överkanten på dragavlastningsklämmans klämområde.
u Vrid det spiralformade böjningsskyddet några varv på
tätningsklämman.
HÄNVISNING
Vrid inte fast än.
Bild 2
u Skruva på den medföljande dragavlastningsklämman i
korrekt läge på laddningskabeln.
HÄNVISNING
För laddningskabelvarianterna 11 kW och 22 kW har
dragavlastningsklämman två positionsalternativ.
Kontrollera att texten "11 kW installed" är synlig vid
en 11 kW-laddningskabel.
u Montera dragavlastningsklämman i korrekt
monteringsläge med de medföljande självgängande
torxskruvarna (6,5 x 25 mm) och dra åt med 5,5 Nm.
(Observera: skruva inte åt skruvarna för hårt).
Dragavlastningsklämman måste ligga plant i
u
fastskruvat skick.
HÄNVISNING
Genomför ett dragtest med laddningskabeln för att
kontrollera att laddningskabeln inte rör sig längre.
u Skruva nu fast det spiralformade böjningsskyddet med
4 Nm på tätningsklämman.
u Anslut de olika kabeländarna enligt bildanvisningen på
det högra terminalblocket med texten "OUT" med
hjälp av spårskruvmejseln (3,5 mm).
u Tryck även in skruvmejseln i fjäderavlastningens
avsedda övre öppning på terminalblocket och öppna
klämfjädern.
u Stick nu in kabeln i terminalblockets avsedda
anslutningsöppning (nedre öppningen).
Laddningskabe Beskrivning
l
N
Blå
L1
Brun
L2
Svart
L3
Grå
PE
Gulgrön
Styrkabel (CP)
Svartvit
Ta sedan ut skruvmejseln igen och kontrollera med
u
hjälp av ett dragtest att de enskilda kablarna är
korrekt och fullständigt anslutna.
