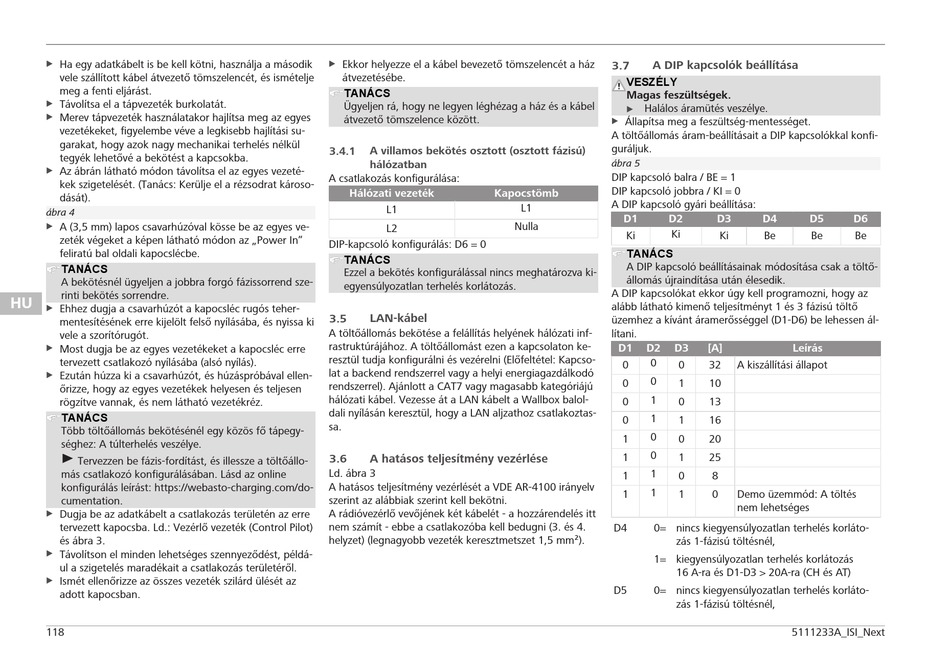

u Ha egy adatkábelt is be kell kötni, használja a második
vele szállított kábel átvezető tömszelencét, és ismételje
meg a fenti eljárást.
u Távolítsa el a tápvezeték burkolatát.
u Merev tápvezeték használatakor hajlítsa meg az egyes
vezetékeket, figyelembe véve a legkisebb hajlítási su-
garakat, hogy azok nagy mechanikai terhelés nélkül
tegyék lehetővé a bekötést a kapcsokba.
u Az ábrán látható módon távolítsa el az egyes vezeté-
kek szigetelését. (Tanács: Kerülje el a rézsodrat károso-
dását).
ábra 4
A (3,5 mm) lapos csavarhúzóval kösse be az egyes ve-
u
zeték végeket a képen látható módon az „Power In"
feliratú bal oldali kapocslécbe.
TANÁCS
A bekötésnél ügyeljen a jobbra forgó fázissorrend sze-
rinti bekötés sorrendre.
HU
Ehhez dugja a csavarhúzót a kapocsléc rugós teher-
u
mentesítésének erre kijelölt felső nyílásába, és nyissa ki
vele a szorítórugót.
Most dugja be az egyes vezetékeket a kapocsléc erre
u
tervezett csatlakozó nyílásába (alsó nyílás).
u Ezután húzza ki a csavarhúzót, és húzáspróbával ellen-
őrizze, hogy az egyes vezetékek helyesen és teljesen
rögzítve vannak, és nem látható vezetékréz.
TANÁCS
Több töltőállomás bekötésénél egy közös fő tápegy-
séghez: A túlterhelés veszélye.
Tervezzen be fázis-fordítást, és illessze a töltőállo-
más csatlakozó konfigurálásában. Lásd az online
konfigurálás leírást: https://webasto-charging.com/do-
cumentation.
u Dugja be az adatkábelt a csatlakozás területén az erre
tervezett kapocsba. Ld.: Vezérlő vezeték (Control Pilot)
és ábra 3.
u Távolítson el minden lehetséges szennyeződést, példá-
ul a szigetelés maradékait a csatlakozás területéről.
u Ismét ellenőrizze az összes vezeték szilárd ülését az
adott kapocsban.
118
u Ekkor helyezze el a kábel bevezető tömszelencét a ház
átvezetésébe.
TANÁCS
Ügyeljen rá, hogy ne legyen léghézag a ház és a kábel
átvezető tömszelence között.
A villamos bekötés osztott (osztott fázisú)
3.4.1
hálózatban
A csatlakozás konfigurálása:
Hálózati vezeték Kapocstömb
L1
L2
DIP-kapcsoló konfigurálás: D6 = 0
TANÁCS
Ezzel a bekötés konfigurálással nincs meghatározva ki-
egyensúlyozatlan terhelés korlátozás.
LAN-kábel
3.5
A töltőállomás bekötése a felállítás helyének hálózati inf-
rastruktúrájához. A töltőállomást ezen a kapcsolaton ke-
resztül tudja konfigurálni és vezérelni (Előfeltétel: Kapcso-
lat a backend rendszerrel vagy a helyi energiagazdálkodó
rendszerrel). Ajánlott a CAT7 vagy magasabb kategóriájú
hálózati kábel. Vezesse át a LAN kábelt a Wallbox balol-
dali nyílásán keresztül, hogy a LAN aljzathoz csatlakoztas-
sa.
3.6 A hatásos teljesítmény vezérlése
Ld. ábra 3
A hatásos teljesítmény vezérlését a VDE AR-4100 irányelv
szerint az alábbiak szerint kell bekötni.
A rádióvezérlő vevőjének két kábelét - a hozzárendelés itt
nem számít - ebbe a csatlakozóba kell bedugni (3. és 4.
helyzet) (legnagyobb vezeték keresztmetszet 1,5 mm²).
3.7 A DIP kapcsolók beállítása
VESZÉLY
Magas feszültségek.
Halálos áramütés veszélye.
u
u Állapítsa meg a feszültség-mentességet.
A töltőállomás áram-beállításait a DIP kapcsolókkal konfi-
guráljuk.
ábra 5
DIP kapcsoló balra / BE = 1
DIP kapcsoló jobbra / KI = 0
A DIP kapcsoló gyári beállítása:
L1
D1 D2
Nulla
Ki
Ki
TANÁCS
A DIP kapcsoló beállításainak módosítása csak a töltő-
állomás újraindítása után élesedik.
A DIP kapcsolókat ekkor úgy kell programozni, hogy az
alább látható kimenő teljesítményt 1 és 3 fázisú töltő
üzemhez a kívánt áramerősséggel (D1-D6) be lehessen ál-
lítani.
D1 D2 D3
0
0 0
0
0 1
1
0 0
1
0 1
0
1 0
0
1 1
1
1 0
1
1 1
D4 0= nincs kiegyensúlyozatlan terhelés korláto-
zás 1-fázisú töltésnél,
1= kiegyensúlyozatlan terhelés korlátozás
16 A-ra és D1-D3 > 20A-ra (CH és AT)
D5 0= nincs kiegyensúlyozatlan terhelés korláto-
zás 1-fázisú töltésnél,
D3 D4 D5 D6
Ki Be Be Be
[A] Leírás
32 A kiszállítási állapot
10
13
16
20
25
8
0 Demo üzemmód: A töltés
nem lehetséges
