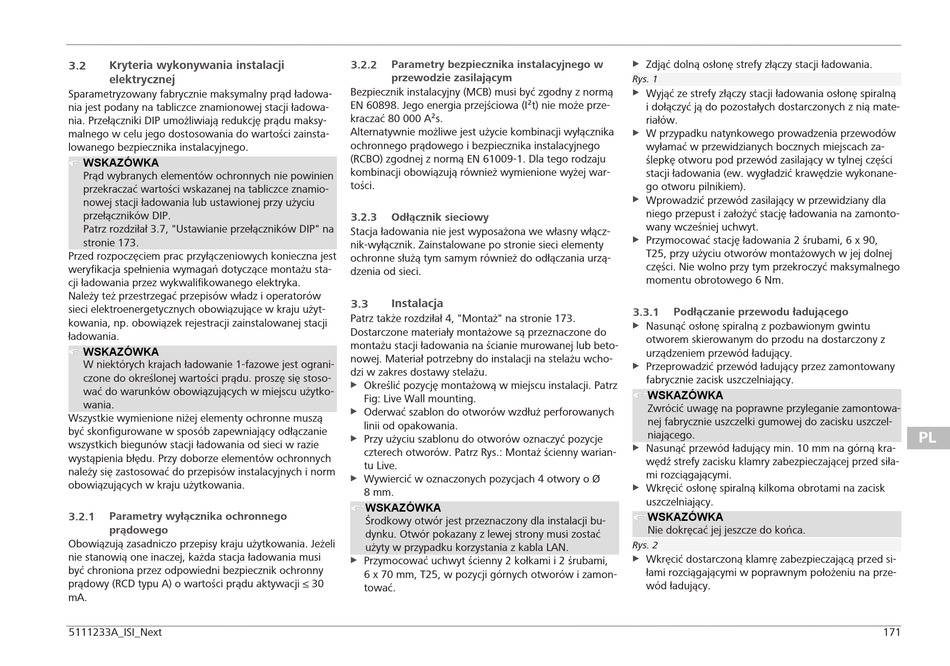

3.2 Kryteria wykonywania instalacji
elektrycznej
Sparametryzowany fabrycznie maksymalny prąd ładowa-
nia jest podany na tabliczce znamionowej stacji ładowa-
nia. Przełączniki DIP umożliwiają redukcję prądu maksy-
malnego w celu jego dostosowania do wartości zainsta-
lowanego bezpiecznika instalacyjnego.
WSKAZÓWKA
Prąd wybranych elementów ochronnych nie powinien
przekraczać wartości wskazanej na tabliczce znamio-
nowej stacji ładowania lub ustawionej przy użyciu
przełączników DIP.
Patrz rozdziłał 3.7, "Ustawianie przełączników DIP" na
stronie 173.
Przed rozpoczęciem prac przyłączeniowych konieczna jest
weryfikacja spełnienia wymagań dotyczące montażu sta-
cji ładowania przez wykwalifikowanego elektryka.
Należy też przestrzegać przepisów władz i operatorów
sieci elektroenergetycznych obowiązujące w kraju użyt-
kowania, np. obowiązek rejestracji zainstalowanej stacji
ładowania.
WSKAZÓWKA
W niektórych krajach ładowanie 1-fazowe jest ograni-
czone do określonej wartości prądu. proszę się stoso-
wać do warunków obowiązujących w miejscu użytko-
wania.
Wszystkie wymienione niżej elementy ochronne muszą
być skonfigurowane w sposób zapewniający odłączanie
wszystkich biegunów stacji ładowania od sieci w razie
wystąpienia błędu. Przy doborze elementów ochronnych
należy się zastosować do przepisów instalacyjnych i norm
obowiązujących w kraju użytkowania.
3.2.1 Parametry wyłącznika ochronnego
prądowego
Obowiązują zasadniczo przepisy kraju użytkowania. Jeżeli
nie stanowią one inaczej, każda stacja ładowania musi
być chroniona przez odpowiedni bezpiecznik ochronny
prądowy (RCD typu A) o wartości prądu aktywacji ≤ 30
mA.
5111233A_ISI_Next
3.2.2 Parametry bezpiecznika instalacyjnego w
przewodzie zasilającym
Bezpiecznik instalacyjny (MCB) musi być zgodny z normą
EN 60898. Jego energia przejściowa (I²t) nie może prze-
kraczać 80 000 A²s.
Alternatywnie możliwe jest użycie kombinacji wyłącznika
ochronnego prądowego i bezpiecznika instalacyjnego
(RCBO) zgodnej z normą EN 61009-1. Dla tego rodzaju
kombinacji obowiązują również wymienione wyżej war-
tości.
Odłącznik sieciowy
3.2.3
Stacja ładowania nie jest wyposażona we własny włącz-
nik-wyłącznik. Zainstalowane po stronie sieci elementy
ochronne służą tym samym również do odłączania urzą-
dzenia od sieci.
3.3 Instalacja
Patrz także rozdziłał 4, "Montaż" na stronie 173.
Dostarczone materiały montażowe są przeznaczone do
montażu stacji ładowania na ścianie murowanej lub beto-
nowej. Materiał potrzebny do instalacji na stelażu wcho-
dzi w zakres dostawy stelażu.
u Określić pozycję montażową w miejscu instalacji. Patrz
Fig: Live Wall mounting.
u Oderwać szablon do otworów wzdłuż perforowanych
linii od opakowania.
Przy użyciu szablonu do otworów oznaczyć pozycje
u
czterech otworów. Patrz Rys.: Montaż ścienny warian-
tu Live.
Wywiercić w oznaczonych pozycjach 4 otwory o Ø
u
8 mm.
WSKAZÓWKA
Środkowy otwór jest przeznaczony dla instalacji bu-
dynku. Otwór pokazany z lewej strony musi zostać
użyty w przypadku korzystania z kabla LAN.
Przymocować uchwyt ścienny 2 kołkami i 2 śrubami,
u
6 x 70 mm, T25, w pozycji górnych otworów i zamon-
tować.
u Zdjąć dolną osłonę strefy złączy stacji ładowania.
Rys. 1
u Wyjąć ze strefy złączy stacji ładowania osłonę spiralną
i dołączyć ją do pozostałych dostarczonych z nią mate-
riałów.
u W przypadku natynkowego prowadzenia przewodów
wyłamać w przewidzianych bocznych miejscach za-
ślepkę otworu pod przewód zasilający w tylnej części
stacji ładowania (ew. wygładzić krawędzie wykonane-
go otworu pilnikiem).
u Wprowadzić przewód zasilający w przewidziany dla
niego przepust i założyć stację ładowania na zamonto-
wany wcześniej uchwyt.
u Przymocować stację ładowania 2 śrubami, 6 x 90,
T25, przy użyciu otworów montażowych w jej dolnej
części. Nie wolno przy tym przekroczyć maksymalnego
momentu obrotowego 6 Nm.
Podłączanie przewodu ładującego
3.3.1
u Nasunąć osłonę spiralną z pozbawionym gwintu
otworem skierowanym do przodu na dostarczony z
urządzeniem przewód ładujący.
u Przeprowadzić przewód ładujący przez zamontowany
fabrycznie zacisk uszczelniający.
WSKAZÓWKA
Zwrócić uwagę na poprawne przyleganie zamontowa-
nej fabrycznie uszczelki gumowej do zacisku uszczel-
niającego.
u Nasunąć przewód ładujący min. 10 mm na górną kra-
wędź strefy zacisku klamry zabezpieczającej przed siła-
mi rozciągającymi.
u Wkręcić osłonę spiralną kilkoma obrotami na zacisk
uszczelniający.
WSKAZÓWKA
Nie dokręcać jej jeszcze do końca.
Rys. 2
u Wkręcić dostarczoną klamrę zabezpieczającą przed si-
łami rozciągającymi w poprawnym położeniu na prze-
wód ładujący.
