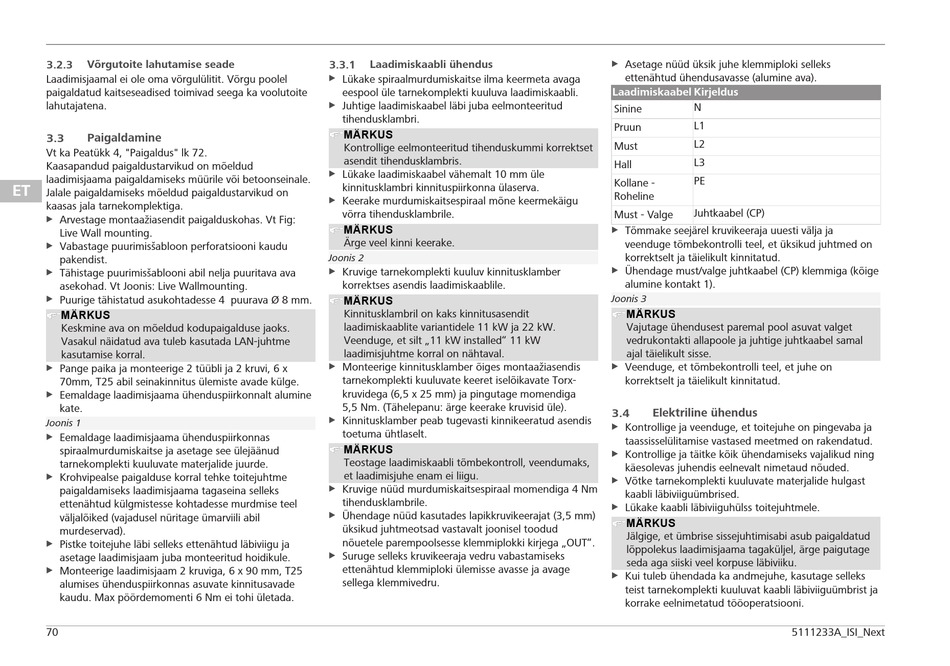

3.2.3 Võrgutoite lahutamise seade
Laadimisjaamal ei ole oma võrgulülitit. Võrgu poolel
paigaldatud kaitseseadised toimivad seega ka voolutoite
lahutajatena.
3.3 Paigaldamine
Vt ka Peatükk 4, "Paigaldus" lk 72.
Kaasapandud paigaldustarvikud on mõeldud
laadimisjaama paigaldamiseks müürile või betoonseinale.
ET
Jalale paigaldamiseks mõeldud paigaldustarvikud on
kaasas jala tarnekomplektiga.
u Arvestage montaažiasendit paigalduskohas. Vt Fig:
Live Wall mounting.
u Vabastage puurimisšabloon perforatsiooni kaudu
pakendist.
Tähistage puurimisšablooni abil nelja puuritava ava
u
asekohad. Vt Joonis: Live Wallmounting.
Puurige tähistatud asukohtadesse 4 puurava Ø 8 mm.
u
MÄRKUS
Keskmine ava on mõeldud kodupaigalduse jaoks.
Vasakul näidatud ava tuleb kasutada LAN-juhtme
kasutamise korral.
u Pange paika ja monteerige 2 tüübli ja 2 kruvi, 6 x
70mm, T25 abil seinakinnitus ülemiste avade külge.
u Eemaldage laadimisjaama ühenduspiirkonnalt alumine
kate.
Joonis 1
u Eemaldage laadimisjaama ühenduspiirkonnas
spiraalmurdumiskaitse ja asetage see ülejäänud
tarnekomplekti kuuluvate materjalide juurde.
u Krohvipealse paigalduse korral tehke toitejuhtme
paigaldamiseks laadimisjaama tagaseina selleks
ettenähtud külgmistesse kohtadesse murdmise teel
väljalõiked (vajadusel nüritage ümarviili abil
murdeservad).
u Pistke toitejuhe läbi selleks ettenähtud läbiviigu ja
asetage laadimisjaam juba monteeritud hoidikule.
Monteerige laadimisjaam 2 kruviga, 6 x 90 mm, T25
u
alumises ühenduspiirkonnas asuvate kinnitusavade
kaudu. Max pöördemomenti 6 Nm ei tohi ületada.
70
3.3.1 Laadimiskaabli ühendus
Lükake spiraalmurdumiskaitse ilma keermeta avaga
u
eespool üle tarnekomplekti kuuluva laadimiskaabli.
u Juhtige laadimiskaabel läbi juba eelmonteeritud
tihendusklambri.
MÄRKUS
Kontrollige eelmonteeritud tihenduskummi korrektset
asendit tihendusklambris.
u Lükake laadimiskaabel vähemalt 10 mm üle
kinnitusklambri kinnituspiirkonna ülaserva.
Keerake murdumiskaitsespiraal mõne keermekäigu
u
võrra tihendusklambrile.
MÄRKUS
Ärge veel kinni keerake.
Joonis 2
Kruvige tarnekomplekti kuuluv kinnitusklamber
u
korrektses asendis laadimiskaablile.
MÄRKUS
Kinnitusklambril on kaks kinnitusasendit
laadimiskaablite variantidele 11 kW ja 22 kW.
Veenduge, et silt „11 kW installed" 11 kW
laadimisjuhtme korral on nähtaval.
u Monteerige kinnitusklamber õiges montaažiasendis
tarnekomplekti kuuluvate keeret iselõikavate Torx-
kruvidega (6,5 x 25 mm) ja pingutage momendiga
5,5 Nm. (Tähelepanu: ärge keerake kruvisid üle).
u Kinnitusklamber peab tugevasti kinnikeeratud asendis
toetuma ühtlaselt.
MÄRKUS
Teostage laadimiskaabli tõmbekontroll, veendumaks,
et laadimisjuhe enam ei liigu.
u Kruvige nüüd murdumiskaitsespiraal momendiga 4 Nm
tihendusklambrile.
Ühendage nüüd kasutades lapikkruvikeerajat (3,5 mm)
u
üksikud juhtmeotsad vastavalt joonisel toodud
nõuetele parempoolsesse klemmiplokki kirjega „OUT".
Suruge selleks kruvikeeraja vedru vabastamiseks
u
ettenähtud klemmiploki ülemisse avasse ja avage
sellega klemmivedru.
u Asetage nüüd üksik juhe klemmiploki selleks
ettenähtud ühendusavasse (alumine ava).
Laadimiskaabel Kirjeldus
N
Sinine
L1
Pruun
L2
Must
L3
Hall
PE
Kollane -
Roheline
Juhtkaabel (CP)
Must - Valge
u Tõmmake seejärel kruvikeeraja uuesti välja ja
veenduge tõmbekontrolli teel, et üksikud juhtmed on
korrektselt ja täielikult kinnitatud.
Ühendage must/valge juhtkaabel (CP) klemmiga (kõige
u
alumine kontakt 1).
Joonis 3
MÄRKUS
Vajutage ühendusest paremal pool asuvat valget
vedrukontakti allapoole ja juhtige juhtkaabel samal
ajal täielikult sisse.
u Veenduge, et tõmbekontrolli teel, et juhe on
korrektselt ja täielikult kinnitatud.
3.4 Elektriline ühendus
u Kontrollige ja veenduge, et toitejuhe on pingevaba ja
taassisselülitamise vastased meetmed on rakendatud.
u Kontrollige ja täitke kõik ühendamiseks vajalikud ning
käesolevas juhendis eelnevalt nimetaud nõuded.
Võtke tarnekomplekti kuuluvate materjalide hulgast
u
kaabli läbiviiguümbrised.
u Lükake kaabli läbiviiguhülss toitejuhtmele.
MÄRKUS
Jälgige, et ümbrise sissejuhtimisabi asub paigaldatud
lõppolekus laadimisjaama tagaküljel, ärge paigutage
seda aga siiski veel korpuse läbiviiku.
u Kui tuleb ühendada ka andmejuhe, kasutage selleks
teist tarnekomplekti kuuluvat kaabli läbiviiguümbrist ja
korrake eelnimetatud tööoperatsiooni.
