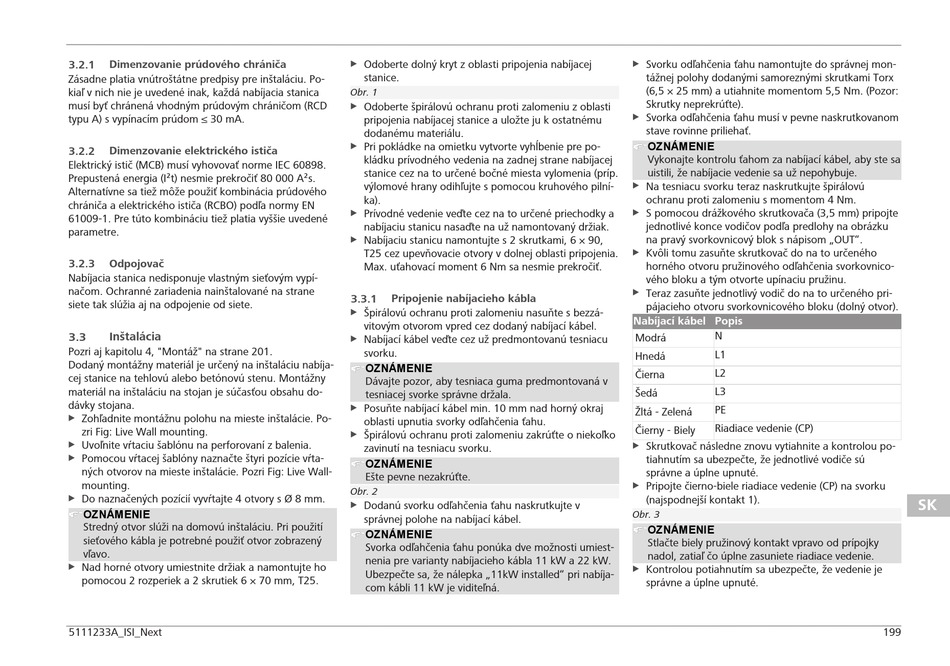

3.2.1 Dimenzovanie prúdového chrániča
Zásadne platia vnútroštátne predpisy pre inštaláciu. Po-
kiaľ v nich nie je uvedené inak, každá nabíjacia stanica
musí byť chránená vhodným prúdovým chráničom (RCD
typu A) s vypínacím prúdom ≤ 30 mA.
3.2.2 Dimenzovanie elektrického ističa
Elektrický istič (MCB) musí vyhovovať norme IEC 60898.
Prepustená energia (I²t) nesmie prekročiť 80 000 A²s.
Alternatívne sa tiež môže použiť kombinácia prúdového
chrániča a elektrického ističa (RCBO) podľa normy EN
61009-1. Pre túto kombináciu tiež platia vyššie uvedené
parametre.
3.2.3 Odpojovač
Nabíjacia stanica nedisponuje vlastným sieťovým vypí-
načom. Ochranné zariadenia nainštalované na strane
siete tak slúžia aj na odpojenie od siete.
3.3 Inštalácia
Pozri aj kapitolu 4, "Montáž" na strane 201.
Dodaný montážny materiál je určený na inštaláciu nabíja-
cej stanice na tehlovú alebo betónovú stenu. Montážny
materiál na inštaláciu na stojan je súčasťou obsahu do-
dávky stojana.
u Zohľadnite montážnu polohu na mieste inštalácie. Po-
zri Fig: Live Wall mounting.
u Uvoľnite vŕtaciu šablónu na perforovaní z balenia.
u Pomocou vŕtacej šablóny naznačte štyri pozície vŕta-
ných otvorov na mieste inštalácie. Pozri Fig: Live Wall-
mounting.
Do naznačených pozícií vyvŕtajte 4 otvory s Ø 8 mm.
u
OZNÁMENIE
Stredný otvor slúži na domovú inštaláciu. Pri použití
sieťového kábla je potrebné použiť otvor zobrazený
vľavo.
u Nad horné otvory umiestnite držiak a namontujte ho
pomocou 2 rozperiek a 2 skrutiek 6 × 70 mm, T25.
5111233A_ISI_Next
u Odoberte dolný kryt z oblasti pripojenia nabíjacej
stanice.
Obr. 1
u Odoberte špirálovú ochranu proti zalomeniu z oblasti
pripojenia nabíjacej stanice a uložte ju k ostatnému
dodanému materiálu.
u Pri pokládke na omietku vytvorte vyhĺbenie pre po-
kládku prívodného vedenia na zadnej strane nabíjacej
stanice cez na to určené bočné miesta vylomenia (príp.
výlomové hrany odihľujte s pomocou kruhového pilní-
ka).
u Prívodné vedenie veďte cez na to určené priechodky a
nabíjaciu stanicu nasaďte na už namontovaný držiak.
u Nabíjaciu stanicu namontujte s 2 skrutkami, 6 × 90,
T25 cez upevňovacie otvory v dolnej oblasti pripojenia.
Max. uťahovací moment 6 Nm sa nesmie prekročiť.
3.3.1 Pripojenie nabíjacieho kábla
Špirálovú ochranu proti zalomeniu nasuňte s bezzá-
u
vitovým otvorom vpred cez dodaný nabíjací kábel.
u Nabíjací kábel veďte cez už predmontovanú tesniacu
svorku.
OZNÁMENIE
Dávajte pozor, aby tesniaca guma predmontovaná v
tesniacej svorke správne držala.
u Posuňte nabíjací kábel min. 10 mm nad horný okraj
oblasti upnutia svorky odľahčenia ťahu.
Špirálovú ochranu proti zalomeniu zakrúťte o niekoľko
u
zavinutí na tesniacu svorku.
OZNÁMENIE
Ešte pevne nezakrúťte.
Obr. 2
Dodanú svorku odľahčenia ťahu naskrutkujte v
u
správnej polohe na nabíjací kábel.
OZNÁMENIE
Svorka odľahčenia ťahu ponúka dve možnosti umiest-
nenia pre varianty nabíjacieho kábla 11 kW a 22 kW.
Ubezpečte sa, že nálepka „11kW installed" pri nabíja-
com kábli 11 kW je viditeľná.
u Svorku odľahčenia ťahu namontujte do správnej mon-
tážnej polohy dodanými samoreznými skrutkami Torx
(6,5 × 25 mm) a utiahnite momentom 5,5 Nm. (Pozor:
Skrutky neprekrúťte).
u Svorka odľahčenia ťahu musí v pevne naskrutkovanom
stave rovinne priliehať.
OZNÁMENIE
Vykonajte kontrolu ťahom za nabíjací kábel, aby ste sa
uistili, že nabíjacie vedenie sa už nepohybuje.
u Na tesniacu svorku teraz naskrutkujte špirálovú
ochranu proti zalomeniu s momentom 4 Nm.
S pomocou drážkového skrutkovača (3,5 mm) pripojte
u
jednotlivé konce vodičov podľa predlohy na obrázku
na pravý svorkovnicový blok s nápisom „OUT".
u Kvôli tomu zasuňte skrutkovač do na to určeného
horného otvoru pružinového odľahčenia svorkovnico-
vého bloku a tým otvorte upínaciu pružinu.
u Teraz zasuňte jednotlivý vodič do na to určeného pri-
pájacieho otvoru svorkovnicového bloku (dolný otvor).
Nabíjací kábel Popis
N
Modrá
L1
Hnedá
L2
Čierna
L3
Šedá
PE
Žltá - Zelená
Riadiace vedenie (CP)
Čierny - Biely
u Skrutkovač následne znovu vytiahnite a kontrolou po-
tiahnutím sa ubezpečte, že jednotlivé vodiče sú
správne a úplne upnuté.
u Pripojte čierno-biele riadiace vedenie (CP) na svorku
(najspodnejší kontakt 1).
Obr. 3
OZNÁMENIE
Stlačte biely pružinový kontakt vpravo od prípojky
nadol, zatiaľ čo úplne zasuniete riadiace vedenie.
u Kontrolou potiahnutím sa ubezpečte, že vedenie je
správne a úplne upnuté.
