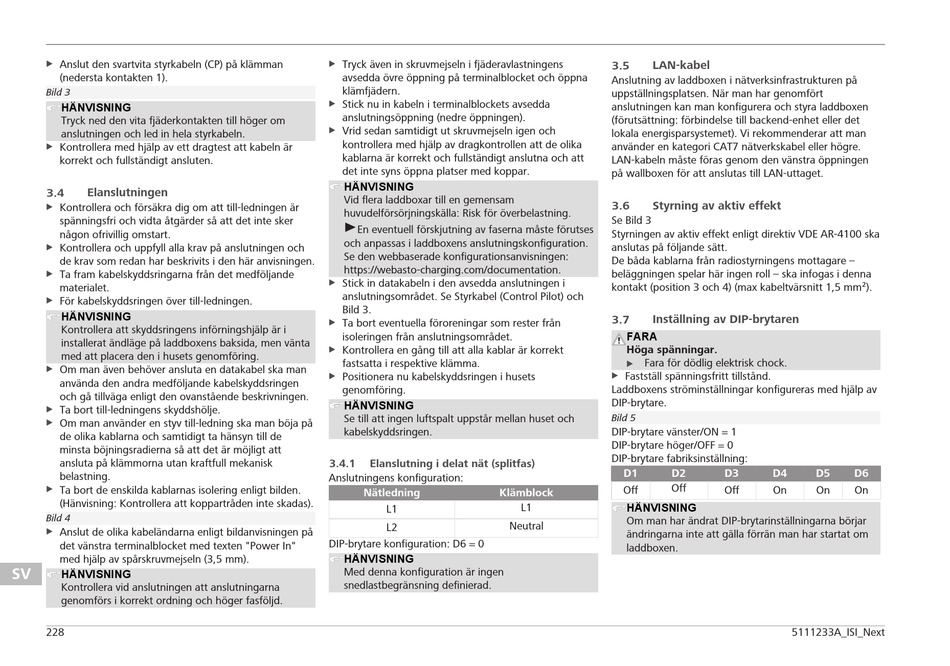

u Anslut den svartvita styrkabeln (CP) på klämman
(nedersta kontakten 1).
Bild 3
HÄNVISNING
Tryck ned den vita fjäderkontakten till höger om
anslutningen och led in hela styrkabeln.
u Kontrollera med hjälp av ett dragtest att kabeln är
korrekt och fullständigt ansluten.
3.4 Elanslutningen
u Kontrollera och försäkra dig om att till-ledningen är
spänningsfri och vidta åtgärder så att det inte sker
någon ofrivillig omstart.
u Kontrollera och uppfyll alla krav på anslutningen och
de krav som redan har beskrivits i den här anvisningen.
u Ta fram kabelskyddsringarna från det medföljande
materialet.
u För kabelskyddsringen över till-ledningen.
HÄNVISNING
Kontrollera att skyddsringens införningshjälp är i
installerat ändläge på laddboxens baksida, men vänta
med att placera den i husets genomföring.
u Om man även behöver ansluta en datakabel ska man
använda den andra medföljande kabelskyddsringen
och gå tillväga enligt den ovanstående beskrivningen.
Ta bort till-ledningens skyddshölje.
u
u Om man använder en styv till-ledning ska man böja på
de olika kablarna och samtidigt ta hänsyn till de
minsta böjningsradierna så att det är möjligt att
ansluta på klämmorna utan kraftfull mekanisk
belastning.
Ta bort de enskilda kablarnas isolering enligt bilden.
u
(Hänvisning: Kontrollera att koppartråden inte skadas).
Bild 4
u Anslut de olika kabeländarna enligt bildanvisningen på
det vänstra terminalblocket med texten "Power In"
med hjälp av spårskruvmejseln (3,5 mm).
SV
HÄNVISNING
Kontrollera vid anslutningen att anslutningarna
genomförs i korrekt ordning och höger fasföljd.
228
u Tryck även in skruvmejseln i fjäderavlastningens
avsedda övre öppning på terminalblocket och öppna
klämfjädern.
u Stick nu in kabeln i terminalblockets avsedda
anslutningsöppning (nedre öppningen).
Vrid sedan samtidigt ut skruvmejseln igen och
u
kontrollera med hjälp av dragkontrollen att de olika
kablarna är korrekt och fullständigt anslutna och att
det inte syns öppna platser med koppar.
HÄNVISNING
Vid flera laddboxar till en gemensam
huvudelförsörjningskälla: Risk för överbelastning.
En eventuell förskjutning av faserna måste förutses
och anpassas i laddboxens anslutningskonfiguration.
Se den webbaserade konfigurationsanvisningen:
https://webasto-charging.com/documentation.
u Stick in datakabeln i den avsedda anslutningen i
anslutningsområdet. Se Styrkabel (Control Pilot) och
Bild 3.
u Ta bort eventuella föroreningar som rester från
isoleringen från anslutningsområdet.
Kontrollera en gång till att alla kablar är korrekt
u
fastsatta i respektive klämma.
u Positionera nu kabelskyddsringen i husets
genomföring.
HÄNVISNING
Se till att ingen luftspalt uppstår mellan huset och
kabelskyddsringen.
3.4.1 Elanslutning i delat nät (splitfas)
Anslutningens konfiguration:
Nätledning Klämblock
L1
L2
DIP-brytare konfiguration: D6 = 0
HÄNVISNING
Med denna konfiguration är ingen
snedlastbegränsning definierad.
3.5 LAN-kabel
Anslutning av laddboxen i nätverksinfrastrukturen på
uppställningsplatsen. När man har genomfört
anslutningen kan man konfigurera och styra laddboxen
(förutsättning: förbindelse till backend-enhet eller det
lokala energisparsystemet). Vi rekommenderar att man
använder en kategori CAT7 nätverkskabel eller högre.
LAN-kabeln måste föras genom den vänstra öppningen
på wallboxen för att anslutas till LAN-uttaget.
3.6 Styrning av aktiv effekt
Se Bild 3
Styrningen av aktiv effekt enligt direktiv VDE AR-4100 ska
anslutas på följande sätt.
De båda kablarna från radiostyrningens mottagare –
beläggningen spelar här ingen roll – ska infogas i denna
kontakt (position 3 och 4) (max kabeltvärsnitt 1,5 mm²).
Inställning av DIP-brytaren
3.7
FARA
Höga spänningar.
Fara för dödlig elektrisk chock.
u
u Fastställ spänningsfritt tillstånd.
Laddboxens ströminställningar konfigureras med hjälp av
DIP-brytare.
Bild 5
DIP-brytare vänster/ON = 1
DIP-brytare höger/OFF = 0
DIP-brytare fabriksinställning:
D1 D2
Off
Off
L1
HÄNVISNING
Om man har ändrat DIP-brytarinställningarna börjar
Neutral
ändringarna inte att gälla förrän man har startat om
laddboxen.
D3 D4 D5 D6
Off On On On
