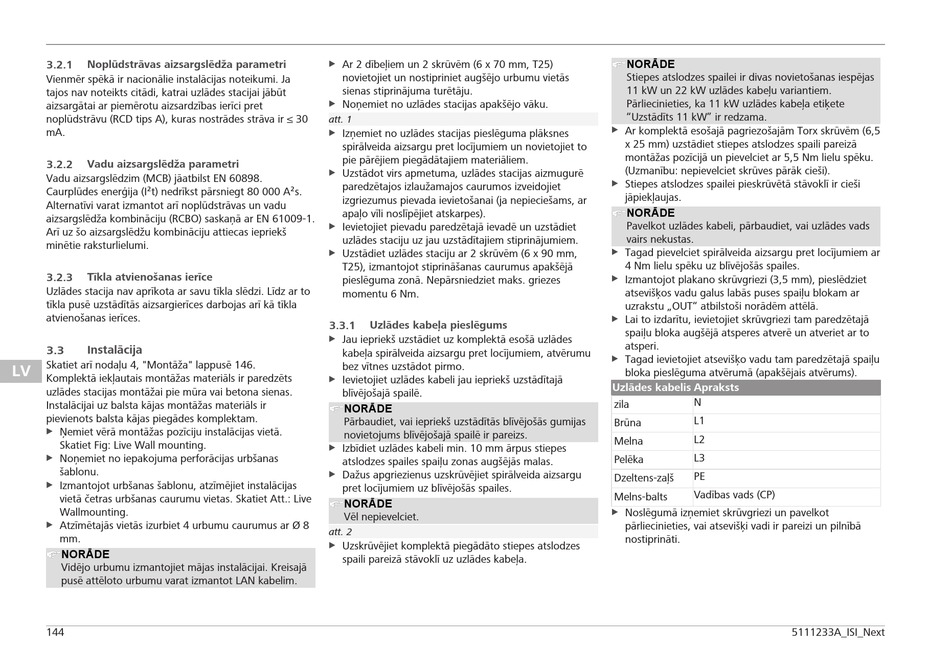

3.2.1 Noplūdstrāvas aizsargslēdža parametri
Vienmēr spēkā ir nacionālie instalācijas noteikumi. Ja
tajos nav noteikts citādi, katrai uzlādes stacijai jābūt
aizsargātai ar piemērotu aizsardzības ierīci pret
noplūdstrāvu (RCD tips A), kuras nostrādes strāva ir ≤ 30
mA.
Vadu aizsargslēdža parametri
3.2.2
Vadu aizsargslēdzim (MCB) jāatbilst EN 60898.
Caurplūdes enerģija (I²t) nedrīkst pārsniegt 80 000 A²s.
Alternatīvi varat izmantot arī noplūdstrāvas un vadu
aizsargslēdža kombināciju (RCBO) saskaņā ar EN 61009-1.
Arī uz šo aizsargslēdžu kombināciju attiecas iepriekš
minētie raksturlielumi.
Tīkla atvienošanas ierīce
3.2.3
Uzlādes stacija nav aprīkota ar savu tīkla slēdzi. Līdz ar to
tīkla pusē uzstādītās aizsargierīces darbojas arī kā tīkla
atvienošanas ierīces.
Instalācija
3.3
Skatiet arī nodaļu 4, "Montāža" lappusē 146.
LV
Komplektā iekļautais montāžas materiāls ir paredzēts
uzlādes stacijas montāžai pie mūra vai betona sienas.
Instalācijai uz balsta kājas montāžas materiāls ir
pievienots balsta kājas piegādes komplektam.
Ņemiet vērā montāžas pozīciju instalācijas vietā.
u
Skatiet Fig: Live Wall mounting.
u Noņemiet no iepakojuma perforācijas urbšanas
šablonu.
u Izmantojot urbšanas šablonu, atzīmējiet instalācijas
vietā četras urbšanas caurumu vietas. Skatiet Att.: Live
Wallmounting.
u Atzīmētajās vietās izurbiet 4 urbumu caurumus ar Ø 8
mm.
NORĀDE
Vidējo urbumu izmantojiet mājas instalācijai. Kreisajā
pusē attēloto urbumu varat izmantot LAN kabelim.
144
u Ar 2 dībeļiem un 2 skrūvēm (6 x 70 mm, T25)
novietojiet un nostipriniet augšējo urbumu vietās
sienas stiprinājuma turētāju.
u Noņemiet no uzlādes stacijas apakšējo vāku.
att. 1
u Izņemiet no uzlādes stacijas pieslēguma plāksnes
spirālveida aizsargu pret locījumiem un novietojiet to
pie pārējiem piegādātajiem materiāliem.
u Uzstādot virs apmetuma, uzlādes stacijas aizmugurē
paredzētajos izlaužamajos caurumos izveidojiet
izgriezumus pievada ievietošanai (ja nepieciešams, ar
apaļo vīli noslīpējiet atskarpes).
Ievietojiet pievadu paredzētajā ievadē un uzstādiet
u
uzlādes staciju uz jau uzstādītajiem stiprinājumiem.
u Uzstādiet uzlādes staciju ar 2 skrūvēm (6 x 90 mm,
T25), izmantojot stiprināšanas caurumus apakšējā
pieslēguma zonā. Nepārsniedziet maks. griezes
momentu 6 Nm.
3.3.1 Uzlādes kabeļa pieslēgums
u Jau iepriekš uzstādiet uz komplektā esošā uzlādes
kabeļa spirālveida aizsargu pret locījumiem, atvērumu
bez vītnes uzstādot pirmo.
u Ievietojiet uzlādes kabeli jau iepriekš uzstādītajā
blīvējošajā spailē.
NORĀDE
Pārbaudiet, vai iepriekš uzstādītās blīvējošās gumijas
novietojums blīvējošajā spailē ir pareizs.
u Izbīdiet uzlādes kabeli min. 10 mm ārpus stiepes
atslodzes spailes spaiļu zonas augšējās malas.
Dažus apgriezienus uzskrūvējiet spirālveida aizsargu
u
pret locījumiem uz blīvējošās spailes.
NORĀDE
Vēl nepievelciet.
att. 2
Uzskrūvējiet komplektā piegādāto stiepes atslodzes
u
spaili pareizā stāvoklī uz uzlādes kabeļa.
NORĀDE
Stiepes atslodzes spailei ir divas novietošanas iespējas
11 kW un 22 kW uzlādes kabeļu variantiem.
Pārliecinieties, ka 11 kW uzlādes kabeļa etiķete
"Uzstādīts 11 kW" ir redzama.
u Ar komplektā esošajā pagriezošajām Torx skrūvēm (6,5
x 25 mm) uzstādiet stiepes atslodzes spaili pareizā
montāžas pozīcijā un pievelciet ar 5,5 Nm lielu spēku.
(Uzmanību: nepievelciet skrūves pārāk cieši).
Stiepes atslodzes spailei pieskrūvētā stāvoklī ir cieši
u
jāpiekļaujas.
NORĀDE
Pavelkot uzlādes kabeli, pārbaudiet, vai uzlādes vads
vairs nekustas.
u Tagad pievelciet spirālveida aizsargu pret locījumiem ar
4 Nm lielu spēku uz blīvējošās spailes.
u Izmantojot plakano skrūvgriezi (3,5 mm), pieslēdziet
atsevišķos vadu galus labās puses spaiļu blokam ar
uzrakstu „OUT" atbilstoši norādēm attēlā.
u Lai to izdarītu, ievietojiet skrūvgriezi tam paredzētajā
spaiļu bloka augšējā atsperes atverē un atveriet ar to
atsperi.
u Tagad ievietojiet atsevišķo vadu tam paredzētajā spaiļu
bloka pieslēguma atvērumā (apakšējais atvērums).
Uzlādes kabelis Apraksts
N
zila
L1
Brūna
L2
Melna
L3
Pelēka
PE
Dzeltens-zaļš
Vadības vads (CP)
Melns-balts
u Noslēgumā izņemiet skrūvgriezi un pavelkot
pārliecinieties, vai atsevišķi vadi ir pareizi un pilnībā
nostiprināti.
