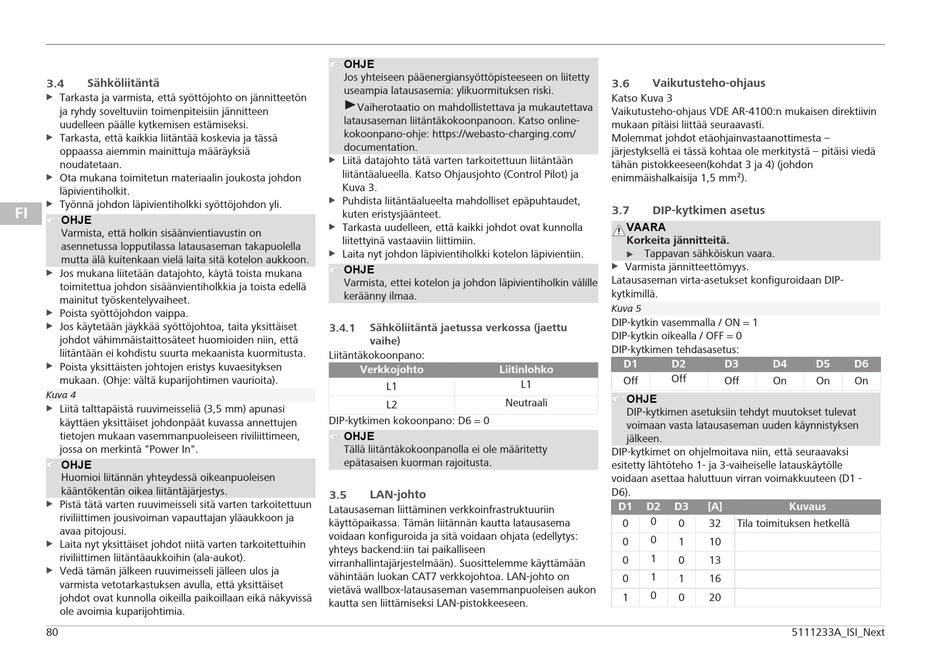

3.4 Sähköliitäntä
u Tarkasta ja varmista, että syöttöjohto on jännitteetön
ja ryhdy soveltuviin toimenpiteisiin jännitteen
uudelleen päälle kytkemisen estämiseksi.
Tarkasta, että kaikkia liitäntää koskevia ja tässä
u
oppaassa aiemmin mainittuja määräyksiä
noudatetaan.
Ota mukana toimitetun materiaalin joukosta johdon
u
läpivientiholkit.
u Työnnä johdon läpivientiholkki syöttöjohdon yli.
FI
OHJE
Varmista, että holkin sisäänvientiavustin on
asennetussa lopputilassa latausaseman takapuolella
mutta älä kuitenkaan vielä laita sitä kotelon aukkoon.
u Jos mukana liitetään datajohto, käytä toista mukana
toimitettua johdon sisäänvientiholkkia ja toista edellä
mainitut työskentelyvaiheet.
u Poista syöttöjohdon vaippa.
u Jos käytetään jäykkää syöttöjohtoa, taita yksittäiset
johdot vähimmäistaittosäteet huomioiden niin, että
liitäntään ei kohdistu suurta mekaanista kuormitusta.
Poista yksittäisten johtojen eristys kuvaesityksen
u
mukaan. (Ohje: vältä kuparijohtimen vaurioita).
Kuva 4
u Liitä talttapäistä ruuvimeisseliä (3,5 mm) apunasi
käyttäen yksittäiset johdonpäät kuvassa annettujen
tietojen mukaan vasemmanpuoleiseen riviliittimeen,
jossa on merkintä "Power In".
OHJE
Huomioi liitännän yhteydessä oikeanpuoleisen
kääntökentän oikea liitäntäjärjestys.
u Pistä tätä varten ruuvimeisseli sitä varten tarkoitettuun
riviliittimen jousivoiman vapauttajan yläaukkoon ja
avaa pitojousi.
u Laita nyt yksittäiset johdot niitä varten tarkoitettuihin
riviliittimen liitäntäaukkoihin (ala-aukot).
u Vedä tämän jälkeen ruuvimeisseli jälleen ulos ja
varmista vetotarkastuksen avulla, että yksittäiset
johdot ovat kunnolla oikeilla paikoillaan eikä näkyvissä
ole avoimia kuparijohtimia.
80
OHJE
Jos yhteiseen pääenergiansyöttöpisteeseen on liitetty
useampia latausasemia: ylikuormituksen riski.
Vaiherotaatio on mahdollistettava ja mukautettava
latausaseman liitäntäkokoonpanoon. Katso online-
kokoonpano-ohje: https://webasto-charging.com/
documentation.
u Liitä datajohto tätä varten tarkoitettuun liitäntään
liitäntäalueella. Katso Ohjausjohto (Control Pilot) ja
Kuva 3.
u Puhdista liitäntäalueelta mahdolliset epäpuhtaudet,
kuten eristysjäänteet.
u Tarkasta uudelleen, että kaikki johdot ovat kunnolla
liitettyinä vastaaviin liittimiin.
u Laita nyt johdon läpivientiholkki kotelon läpivientiin.
OHJE
Varmista, ettei kotelon ja johdon läpivientiholkin välille
keräänny ilmaa.
3.4.1 Sähköliitäntä jaetussa verkossa (jaettu
vaihe)
Liitäntäkokoonpano:
Verkkojohto Liitinlohko
L1
Neutraali
L2
DIP-kytkimen kokoonpano: D6 = 0
OHJE
Tällä liitäntäkokoonpanolla ei ole määritetty
epätasaisen kuorman rajoitusta.
3.5 LAN-johto
Latausaseman liittäminen verkkoinfrastruktuuriin
käyttöpaikassa. Tämän liitännän kautta latausasema
voidaan konfiguroida ja sitä voidaan ohjata (edellytys:
yhteys backend:iin tai paikalliseen
virranhallintajärjestelmään). Suosittelemme käyttämään
vähintään luokan CAT7 verkkojohtoa. LAN-johto on
vietävä wallbox-latausaseman vasemmanpuoleisen aukon
kautta sen liittämiseksi LAN-pistokkeeseen.
3.6 Vaikutusteho-ohjaus
Katso Kuva 3
Vaikutusteho-ohjaus VDE AR-4100:n mukaisen direktiivin
mukaan pitäisi liittää seuraavasti.
Molemmat johdot etäohjainvastaanottimesta –
järjestyksellä ei tässä kohtaa ole merkitystä – pitäisi viedä
tähän pistokkeeseen(kohdat 3 ja 4) (johdon
enimmäishalkaisija 1,5 mm²).
DIP-kytkimen asetus
3.7
VAARA
Korkeita jännitteitä.
Tappavan sähköiskun vaara.
u
Varmista jännitteettömyys.
u
Latausaseman virta-asetukset konfiguroidaan DIP-
kytkimillä.
Kuva 5
DIP-kytkin vasemmalla / ON = 1
DIP-kytkin oikealla / OFF = 0
DIP-kytkimen tehdasasetus:
D1 D2
Off
Off
L1
OHJE
DIP-kytkimen asetuksiin tehdyt muutokset tulevat
voimaan vasta latausaseman uuden käynnistyksen
jälkeen.
DIP-kytkimet on ohjelmoitava niin, että seuraavaksi
esitetty lähtöteho 1- ja 3-vaiheiselle latauskäytölle
voidaan asettaa haluttuun virran voimakkuuteen (D1 -
D6).
D1 D2 D3
0
0 0
0
0 1
1
0 0
1
0 1
0
1 0
D3 D4 D5 D6
Off On On On
[A] Kuvaus
32 Tila toimituksen hetkellä
10
13
16
20
