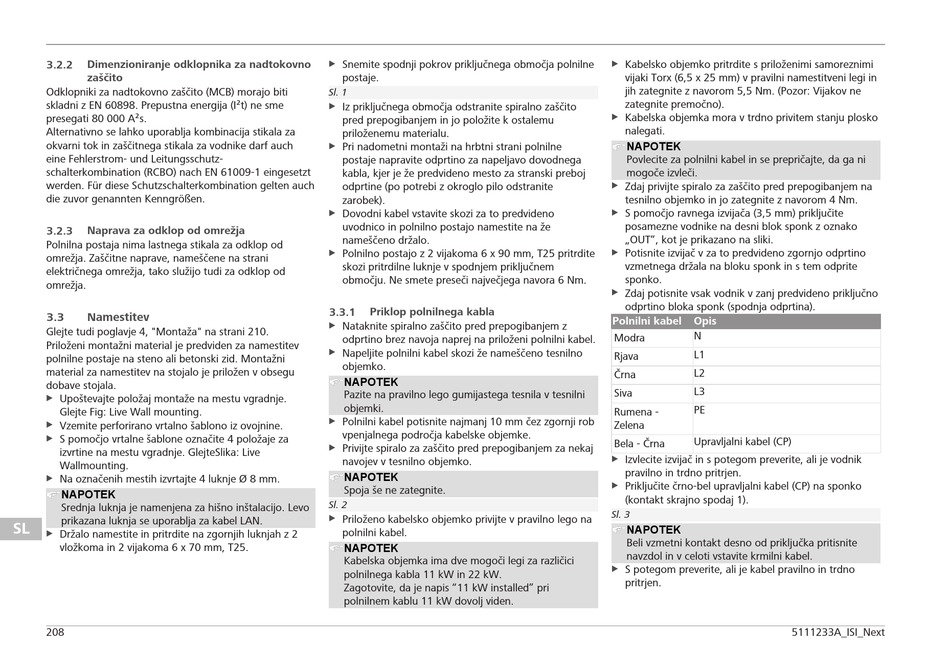

3.2.2 Dimenzioniranje odklopnika za nadtokovno
zaščito
Odklopniki za nadtokovno zaščito (MCB) morajo biti
skladni z EN 60898. Prepustna energija (I²t) ne sme
presegati 80 000 A²s.
Alternativno se lahko uporablja kombinacija stikala za
okvarni tok in zaščitnega stikala za vodnike darf auch
eine Fehlerstrom- und Leitungsschutz-
schalterkombination (RCBO) nach EN 61009-1 eingesetzt
werden. Für diese Schutzschalterkombination gelten auch
die zuvor genannten Kenngrößen.
3.2.3 Naprava za odklop od omrežja
Polnilna postaja nima lastnega stikala za odklop od
omrežja. Zaščitne naprave, nameščene na strani
električnega omrežja, tako služijo tudi za odklop od
omrežja.
3.3 Namestitev
Glejte tudi poglavje 4, "Montaža" na strani 210.
Priloženi montažni material je predviden za namestitev
polnilne postaje na steno ali betonski zid. Montažni
material za namestitev na stojalo je priložen v obsegu
dobave stojala.
Upoštevajte položaj montaže na mestu vgradnje.
u
Glejte Fig: Live Wall mounting.
u Vzemite perforirano vrtalno šablono iz ovojnine.
S pomočjo vrtalne šablone označite 4 položaje za
u
izvrtine na mestu vgradnje. GlejteSlika: Live
Wallmounting.
Na označenih mestih izvrtajte 4 luknje Ø 8 mm.
u
NAPOTEK
Srednja luknja je namenjena za hišno inštalacijo. Levo
prikazana luknja se uporablja za kabel LAN.
SL
u Držalo namestite in pritrdite na zgornjih luknjah z 2
vložkoma in 2 vijakoma 6 x 70 mm, T25.
208
u Snemite spodnji pokrov priključnega območja polnilne
postaje.
Sl. 1
u Iz priključnega območja odstranite spiralno zaščito
pred prepogibanjem in jo položite k ostalemu
priloženemu materialu.
u Pri nadometni montaži na hrbtni strani polnilne
postaje napravite odprtino za napeljavo dovodnega
kabla, kjer je že predvideno mesto za stranski preboj
odprtine (po potrebi z okroglo pilo odstranite
zarobek).
u Dovodni kabel vstavite skozi za to predvideno
uvodnico in polnilno postajo namestite na že
nameščeno držalo.
u Polnilno postajo z 2 vijakoma 6 x 90 mm, T25 pritrdite
skozi pritrdilne luknje v spodnjem priključnem
območju. Ne smete preseči največjega navora 6 Nm.
Priklop polnilnega kabla
3.3.1
u Nataknite spiralno zaščito pred prepogibanjem z
odprtino brez navoja naprej na priloženi polnilni kabel.
Napeljite polnilni kabel skozi že nameščeno tesnilno
u
objemko.
NAPOTEK
Pazite na pravilno lego gumijastega tesnila v tesnilni
objemki.
u Polnilni kabel potisnite najmanj 10 mm čez zgornji rob
vpenjalnega področja kabelske objemke.
u Privijte spiralo za zaščito pred prepogibanjem za nekaj
navojev v tesnilno objemko.
NAPOTEK
Spoja še ne zategnite.
Sl. 2
u Priloženo kabelsko objemko privijte v pravilno lego na
polnilni kabel.
NAPOTEK
Kabelska objemka ima dve mogoči legi za različici
polnilnega kabla 11 kW in 22 kW.
Zagotovite, da je napis "11 kW installed" pri
polnilnem kablu 11 kW dovolj viden.
u Kabelsko objemko pritrdite s priloženimi samoreznimi
vijaki Torx (6,5 x 25 mm) v pravilni namestitveni legi in
jih zategnite z navorom 5,5 Nm. (Pozor: Vijakov ne
zategnite premočno).
u Kabelska objemka mora v trdno privitem stanju plosko
nalegati.
NAPOTEK
Povlecite za polnilni kabel in se prepričajte, da ga ni
mogoče izvleči.
u Zdaj privijte spiralo za zaščito pred prepogibanjem na
tesnilno objemko in jo zategnite z navorom 4 Nm.
S pomočjo ravnega izvijača (3,5 mm) priključite
u
posamezne vodnike na desni blok sponk z oznako
„OUT", kot je prikazano na sliki.
u Potisnite izvijač v za to predvideno zgornjo odprtino
vzmetnega držala na bloku sponk in s tem odprite
sponko.
u Zdaj potisnite vsak vodnik v zanj predvideno priključno
odprtino bloka sponk (spodnja odprtina).
Polnilni kabel Opis
N
Modra
L1
Rjava
L2
Črna
L3
Siva
PE
Rumena -
Zelena
Upravljalni kabel (CP)
Bela - Črna
u Izvlecite izvijač in s potegom preverite, ali je vodnik
pravilno in trdno pritrjen.
u Priključite črno-bel upravljalni kabel (CP) na sponko
(kontakt skrajno spodaj 1).
Sl. 3
NAPOTEK
Beli vzmetni kontakt desno od priključka pritisnite
navzdol in v celoti vstavite krmilni kabel.
u S potegom preverite, ali je kabel pravilno in trdno
pritrjen.
