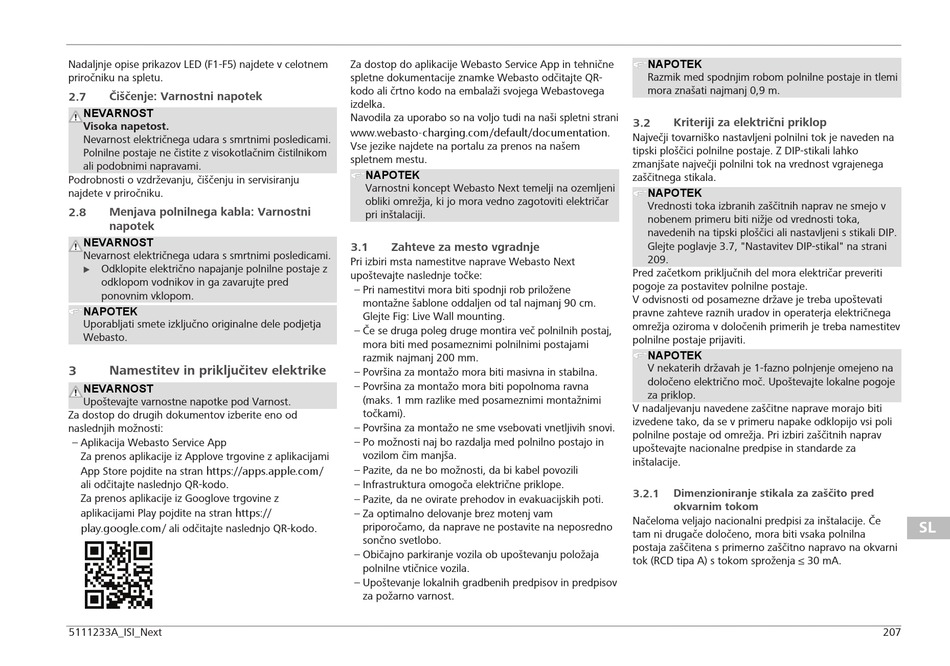

Webasto Next Bedienungs- Und Einbauhinweise Seite 212

Nadaljnje opise prikazov LED (F1-F5) najdete v celotnem
priročniku na spletu.
Čiščenje: Varnostni napotek
2.7
NEVARNOST
Visoka napetost.
Nevarnost električnega udara s smrtnimi posledicami.
Polnilne postaje ne čistite z visokotlačnim čistilnikom
ali podobnimi napravami.
Podrobnosti o vzdrževanju, čiščenju in servisiranju
najdete v priročniku.
2.8 Menjava polnilnega kabla: Varnostni
napotek
NEVARNOST
Nevarnost električnega udara s smrtnimi posledicami.
Odklopite električno napajanje polnilne postaje z
u
odklopom vodnikov in ga zavarujte pred
ponovnim vklopom.
NAPOTEK
Uporabljati smete izključno originalne dele podjetja
Webasto.
3 Namestitev in priključitev elektrike
NEVARNOST
Upoštevajte varnostne napotke pod Varnost.
Za dostop do drugih dokumentov izberite eno od
naslednjih možnosti:
– Aplikacija Webasto Service App
Za prenos aplikacije iz Applove trgovine z aplikacijami
App Store pojdite na stran https://apps.apple.com/
ali odčitajte naslednjo QR-kodo.
Za prenos aplikacije iz Googlove trgovine z
aplikacijami Play pojdite na stran https://
play.google.com/ ali odčitajte naslednjo QR-kodo.
5111233A_ISI_Next
Za dostop do aplikacije Webasto Service App in tehnične
spletne dokumentacije znamke Webasto odčitajte QR-
kodo ali črtno kodo na embalaži svojega Webastovega
izdelka.
Navodila za uporabo so na voljo tudi na naši spletni strani
www.webasto-charging.com/default/documentation.
Vse jezike najdete na portalu za prenos na našem
spletnem mestu.
NAPOTEK
Varnostni koncept Webasto Next temelji na ozemljeni
obliki omrežja, ki jo mora vedno zagotoviti električar
pri inštalaciji.
3.1 Zahteve za mesto vgradnje
Pri izbiri msta namestitve naprave Webasto Next
upoštevajte naslednje točke:
– Pri namestitvi mora biti spodnji rob priložene
montažne šablone oddaljen od tal najmanj 90 cm.
Glejte Fig: Live Wall mounting.
– Če se druga poleg druge montira več polnilnih postaj,
mora biti med posameznimi polnilnimi postajami
razmik najmanj 200 mm.
– Površina za montažo mora biti masivna in stabilna.
– Površina za montažo mora biti popolnoma ravna
(maks. 1 mm razlike med posameznimi montažnimi
točkami).
– Površina za montažo ne sme vsebovati vnetljivih snovi.
– Po možnosti naj bo razdalja med polnilno postajo in
vozilom čim manjša.
– Pazite, da ne bo možnosti, da bi kabel povozili
– Infrastruktura omogoča električne priklope.
– Pazite, da ne ovirate prehodov in evakuacijskih poti.
– Za optimalno delovanje brez motenj vam
priporočamo, da naprave ne postavite na neposredno
sončno svetlobo.
– Običajno parkiranje vozila ob upoštevanju položaja
polnilne vtičnice vozila.
– Upoštevanje lokalnih gradbenih predpisov in predpisov
za požarno varnost.
NAPOTEK
Razmik med spodnjim robom polnilne postaje in tlemi
mora znašati najmanj 0,9 m.
3.2 Kriteriji za električni priklop
Največji tovarniško nastavljeni polnilni tok je naveden na
tipski ploščici polnilne postaje. Z DIP-stikali lahko
zmanjšate največji polnilni tok na vrednost vgrajenega
zaščitnega stikala.
NAPOTEK
Vrednosti toka izbranih zaščitnih naprav ne smejo v
nobenem primeru biti nižje od vrednosti toka,
navedenih na tipski ploščici ali nastavljeni s stikali DIP.
Glejte poglavje 3.7, "Nastavitev DIP-stikal" na strani
209.
Pred začetkom priključnih del mora električar preveriti
pogoje za postavitev polnilne postaje.
V odvisnosti od posamezne države je treba upoštevati
pravne zahteve raznih uradov in operaterja električnega
omrežja oziroma v določenih primerih je treba namestitev
polnilne postaje prijaviti.
NAPOTEK
V nekaterih državah je 1-fazno polnjenje omejeno na
določeno električno moč. Upoštevajte lokalne pogoje
za priklop.
V nadaljevanju navedene zaščitne naprave morajo biti
izvedene tako, da se v primeru napake odklopijo vsi poli
polnilne postaje od omrežja. Pri izbiri zaščitnih naprav
upoštevajte nacionalne predpise in standarde za
inštalacije.
3.2.1 Dimenzioniranje stikala za zaščito pred
okvarnim tokom
Načeloma veljajo nacionalni predpisi za inštalacije. Če
tam ni drugače določeno, mora biti vsaka polnilna
postaja zaščitena s primerno zaščitno napravo na okvarni
tok (RCD tipa A) s tokom sproženja ≤ 30 mA.
SL
207
