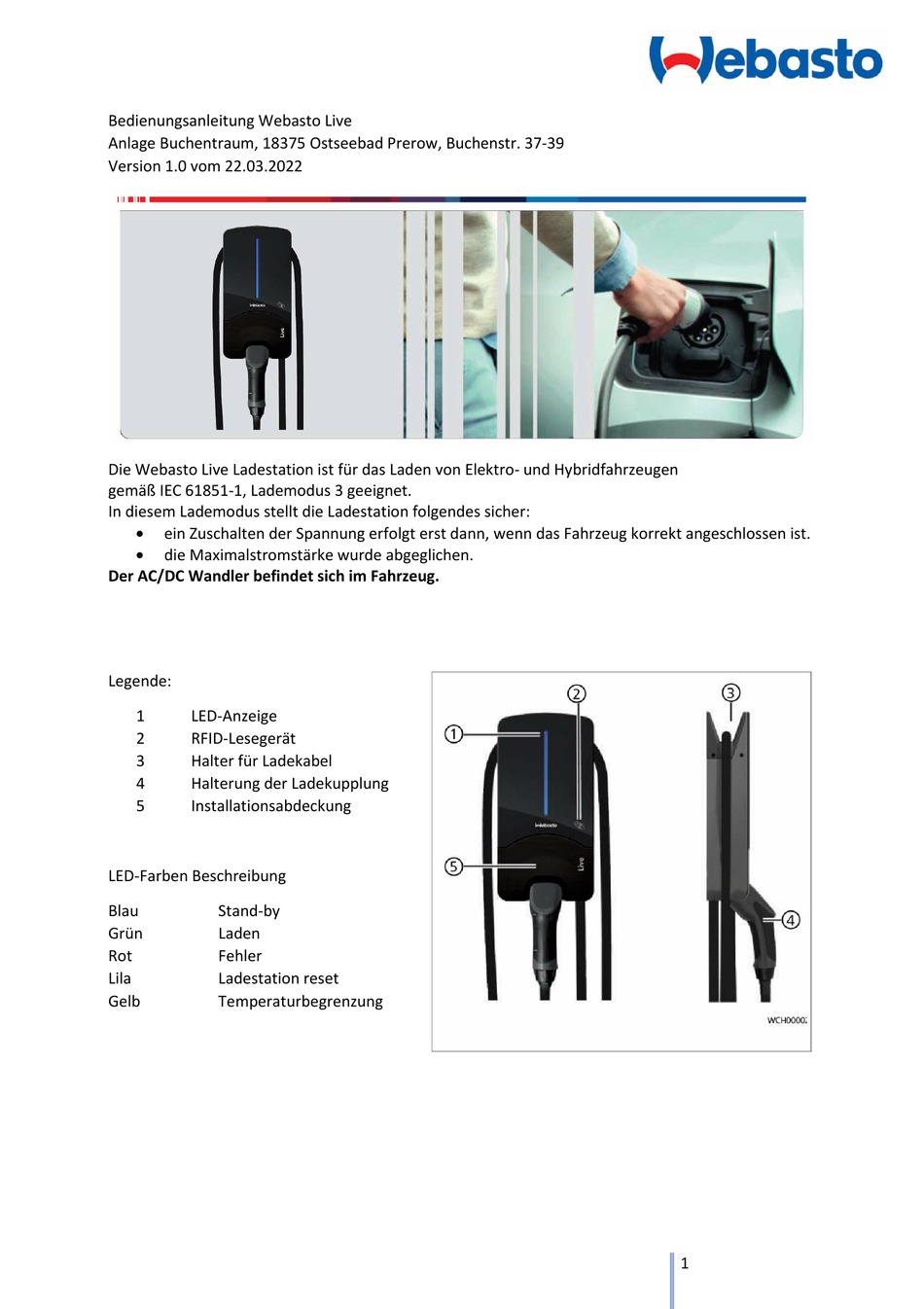

Bedienungsanleitung Webasto Live
Anlage Buchentraum, 18375 Ostseebad Prerow, Buchenstr. 37-39
Version 1.0 vom 22.03.2022

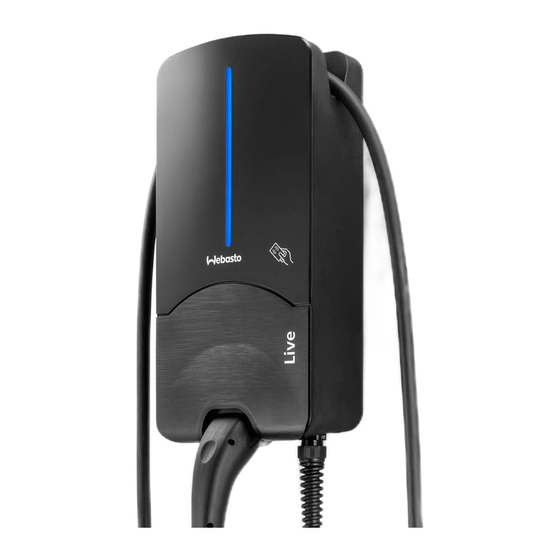

Die Webasto Live Ladestation ist für das Laden von Elektro- und Hybridfahrzeugen
gemäß IEC 61851-1, Lademodus 3 geeignet.
In diesem Lademodus stellt die Ladestation folgendes sicher:
ein Zuschalten der Spannung erfolgt erst dann, wenn das Fahrzeug korrekt angeschlossen ist.
die Maximalstromstärke wurde abgeglichen.
Der AC/DC Wandler befindet sich im Fahrzeug.
Legende:
1
LED-Anzeige
2
RFID-Lesegerät
3
Halter für Ladekabel
4
Halterung der Ladekupplung
5
Installationsabdeckung
LED-Farben Beschreibung
Blau
Stand-by
Grün
Laden
Rot
Fehler
Lila
Ladestation reset
Gelb
Temperaturbegrenzung
1

Werbung

loading

Verwandte Anleitungen für Webasto Live

Inhaltszusammenfassung für Webasto Live

  • Seite 1 Bedienungsanleitung Webasto Live Anlage Buchentraum, 18375 Ostseebad Prerow, Buchenstr. 37-39 Version 1.0 vom 22.03.2022 Die Webasto Live Ladestation ist für das Laden von Elektro- und Hybridfahrzeugen gemäß IEC 61851-1, Lademodus 3 geeignet. In diesem Lademodus stellt die Ladestation folgendes sicher: ...

  • Seite 2: Betriebszustände

    Betriebszustände: Nach dem Einschalten der Ladestation leuchtet diese für 30 s rot und blinkt im Anschluss im Sekundentakt rot-grün-blau. Nach erfolgreichem Startvorgang ertönt ein Signalton. LED leuchtet durchgehend blau: Ladestation in Standby, Ladestation kann benutzt werden. LED leuchtet durchgehend grün: Ladestation wird benutzt, Fahrzeug lädt.

  • Seite 3: Ladevorgang Beenden

    Ladevorgang beenden Das Fahrzeug hat den Ladezyklus automatisch beendet: Maßnahme Beschreibung Das Fahrzeug hat den Ladezyklus automatisch beendet, LED: blinkt im Sekundentakt blau. dann: Fahrzeug verbunden, nicht ladend. Ggf. Fahrzeug entsichern. Ladekupplung vom Fahrzeug abziehen. Ladekupplung in der Halterung der Ladestation arretieren. Wenn Ladevorgang nicht automatisch fahrzeugseitig beendet wird: Maßnahme Beschreibung...

  • Seite 4: Fehlerzustände

    Einschalten sichern. Erst danach das Ladekabel vom Fahrzeug abziehen. Kontaktieren Sie die Webasto Charging Hotline unter 00800-24274464. LED blinkt im 2 s Takt 1 s rot und es ertönt ein Signalton für 0,5 s. Danach mit Pause ein Signalton für 5 s: Ein fahrzeugseitiger Fehler liegt vor.

  • Seite 5: Kommunikationszustände

    Kommunikationszustände LED leuchtet im 0,5 Sekundentakt blau: Der Autorisierungsprozess wird durchgeführt. LED leuchtet 1,5 / 1 / 0,5 s rot, gleichzeitig ertönt ein Signalton: Neustart der Ladestation durch RFID Donglebesitzer. LED leuchtet im 60 Sekundentakt für 0,5 s rot: Informationen über verlorenes GSM-Signal (in jedem Zustand alle 60 s).
