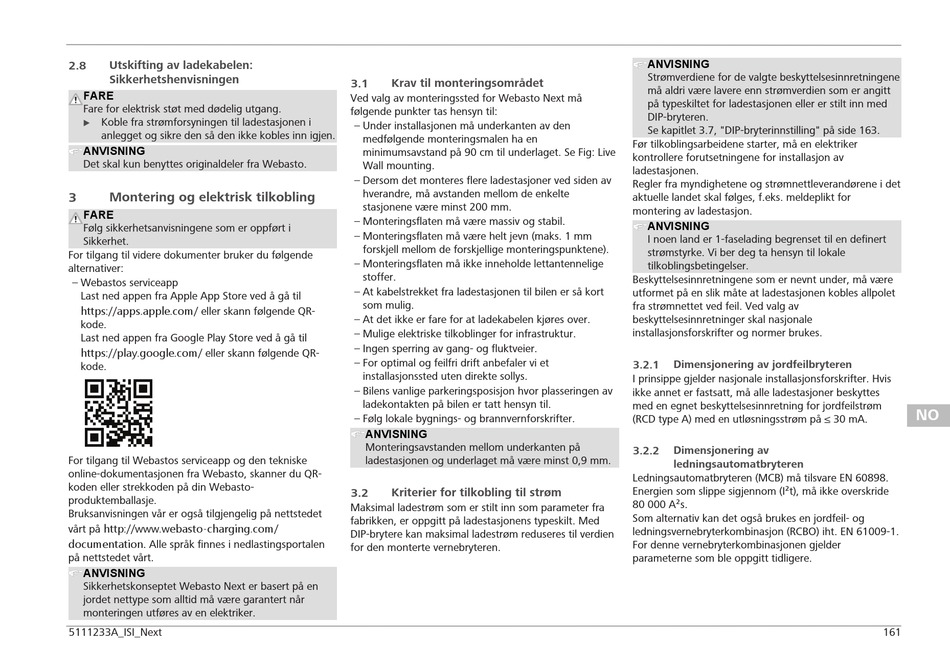

2.8 Utskifting av ladekabelen:
Sikkerhetshenvisningen
FARE
Fare for elektrisk støt med dødelig utgang.
Koble fra strømforsyningen til ladestasjonen i
u
anlegget og sikre den så den ikke kobles inn igjen.
ANVISNING
Det skal kun benyttes originaldeler fra Webasto.
3 Montering og elektrisk tilkobling
FARE
Følg sikkerhetsanvisningene som er oppført i
Sikkerhet.
For tilgang til videre dokumenter bruker du følgende
alternativer:
– Webastos serviceapp
Last ned appen fra Apple App Store ved å gå til
https://apps.apple.com/ eller skann følgende QR-
kode.
Last ned appen fra Google Play Store ved å gå til
https://play.google.com/ eller skann følgende QR-
kode.
For tilgang til Webastos serviceapp og den tekniske
online-dokumentasjonen fra Webasto, skanner du QR-
koden eller strekkoden på din Webasto-
produktemballasje.
Bruksanvisningen vår er også tilgjengelig på nettstedet
vårt på http://www.webasto-charging.com/
documentation. Alle språk finnes i nedlastingsportalen
på nettstedet vårt.
ANVISNING
Sikkerhetskonseptet Webasto Next er basert på en
jordet nettype som alltid må være garantert når
monteringen utføres av en elektriker.
5111233A_ISI_Next
3.1 Krav til monteringsområdet
Ved valg av monteringssted for Webasto Next må
følgende punkter tas hensyn til:
– Under installasjonen må underkanten av den
medfølgende monteringsmalen ha en
minimumsavstand på 90 cm til underlaget. Se Fig: Live
Wall mounting.
– Dersom det monteres flere ladestasjoner ved siden av
hverandre, må avstanden mellom de enkelte
stasjonene være minst 200 mm.
– Monteringsflaten må være massiv og stabil.
– Monteringsflaten må være helt jevn (maks. 1 mm
forskjell mellom de forskjellige monteringspunktene).
– Monteringsflaten må ikke inneholde lettantennelige
stoffer.
– At kabelstrekket fra ladestasjonen til bilen er så kort
som mulig.
– At det ikke er fare for at ladekabelen kjøres over.
– Mulige elektriske tilkoblinger for infrastruktur.
– Ingen sperring av gang- og fluktveier.
– For optimal og feilfri drift anbefaler vi et
installasjonssted uten direkte sollys.
– Bilens vanlige parkeringsposisjon hvor plasseringen av
ladekontakten på bilen er tatt hensyn til.
– Følg lokale bygnings- og brannvernforskrifter.
ANVISNING
Monteringsavstanden mellom underkanten på
ladestasjonen og underlaget må være minst 0,9 mm.
3.2 Kriterier for tilkobling til strøm
Maksimal ladestrøm som er stilt inn som parameter fra
fabrikken, er oppgitt på ladestasjonens typeskilt. Med
DIP-brytere kan maksimal ladestrøm reduseres til verdien
for den monterte vernebryteren.
ANVISNING
Strømverdiene for de valgte beskyttelsesinnretningene
må aldri være lavere enn strømverdien som er angitt
på typeskiltet for ladestasjonen eller er stilt inn med
DIP-bryteren.
Se kapitlet 3.7, "DIP-bryterinnstilling" på side 163.
Før tilkoblingsarbeidene starter, må en elektriker
kontrollere forutsetningene for installasjon av
ladestasjonen.
Regler fra myndighetene og strømnettleverandørene i det
aktuelle landet skal følges, f.eks. meldeplikt for
montering av ladestasjon.
ANVISNING
I noen land er 1-faselading begrenset til en definert
strømstyrke. Vi ber deg ta hensyn til lokale
tilkoblingsbetingelser.
Beskyttelsesinnretningene som er nevnt under, må være
utformet på en slik måte at ladestasjonen kobles allpolet
fra strømnettet ved feil. Ved valg av
beskyttelsesinnretninger skal nasjonale
installasjonsforskrifter og normer brukes.
3.2.1 Dimensjonering av jordfeilbryteren
I prinsippe gjelder nasjonale installasjonsforskrifter. Hvis
ikke annet er fastsatt, må alle ladestasjoner beskyttes
med en egnet beskyttelsesinnretning for jordfeilstrøm
(RCD type A) med en utløsningsstrøm på ≤ 30 mA.
3.2.2 Dimensjonering av
ledningsautomatbryteren
Ledningsautomatbryteren (MCB) må tilsvare EN 60898.
Energien som slippe sigjennom (I²t), må ikke overskride
80 000 A²s.
Som alternativ kan det også brukes en jordfeil- og
ledningsvernebryterkombinasjon (RCBO) iht. EN 61009-1.
For denne vernebryterkombinasjonen gjelder
parameterne som ble oppgitt tidligere.
