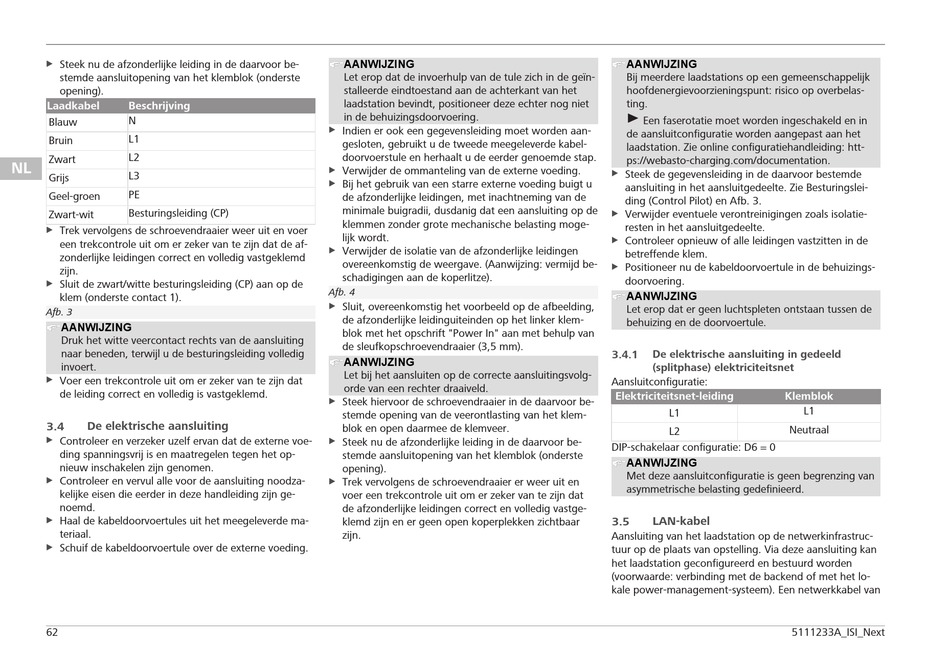

u Steek nu de afzonderlijke leiding in de daarvoor be-
stemde aansluitopening van het klemblok (onderste
opening).
Laadkabel Beschrijving
N
Blauw
L1
Bruin
L2
Zwart
NL
L3
Grijs
PE
Geel-groen
Besturingsleiding (CP)
Zwart-wit
u Trek vervolgens de schroevendraaier weer uit en voer
een trekcontrole uit om er zeker van te zijn dat de af-
zonderlijke leidingen correct en volledig vastgeklemd
zijn.
u Sluit de zwart/witte besturingsleiding (CP) aan op de
klem (onderste contact 1).
Afb. 3
AANWIJZING
Druk het witte veercontact rechts van de aansluiting
naar beneden, terwijl u de besturingsleiding volledig
invoert.
u Voer een trekcontrole uit om er zeker van te zijn dat
de leiding correct en volledig is vastgeklemd.
De elektrische aansluiting
3.4
Controleer en verzeker uzelf ervan dat de externe voe-
u
ding spanningsvrij is en maatregelen tegen het op-
nieuw inschakelen zijn genomen.
Controleer en vervul alle voor de aansluiting noodza-
u
kelijke eisen die eerder in deze handleiding zijn ge-
noemd.
u Haal de kabeldoorvoertules uit het meegeleverde ma-
teriaal.
Schuif de kabeldoorvoertule over de externe voeding.
u
62
AANWIJZING
Let erop dat de invoerhulp van de tule zich in de geïn-
stalleerde eindtoestand aan de achterkant van het
laadstation bevindt, positioneer deze echter nog niet
in de behuizingsdoorvoering.
u Indien er ook een gegevensleiding moet worden aan-
gesloten, gebruikt u de tweede meegeleverde kabel-
doorvoerstule en herhaalt u de eerder genoemde stap.
u Verwijder de ommanteling van de externe voeding.
Bij het gebruik van een starre externe voeding buigt u
u
de afzonderlijke leidingen, met inachtneming van de
minimale buigradii, dusdanig dat een aansluiting op de
klemmen zonder grote mechanische belasting moge-
lijk wordt.
Verwijder de isolatie van de afzonderlijke leidingen
u
overeenkomstig de weergave. (Aanwijzing: vermijd be-
schadigingen aan de koperlitze).
Afb. 4
u Sluit, overeenkomstig het voorbeeld op de afbeelding,
de afzonderlijke leidinguiteinden op het linker klem-
blok met het opschrift "Power In" aan met behulp van
de sleufkopschroevendraaier (3,5 mm).
AANWIJZING
Let bij het aansluiten op de correcte aansluitingsvolg-
orde van een rechter draaiveld.
Steek hiervoor de schroevendraaier in de daarvoor be-
u
stemde opening van de veerontlasting van het klem-
blok en open daarmee de klemveer.
Steek nu de afzonderlijke leiding in de daarvoor be-
u
stemde aansluitopening van het klemblok (onderste
opening).
Trek vervolgens de schroevendraaier er weer uit en
u
voer een trekcontrole uit om er zeker van te zijn dat
de afzonderlijke leidingen correct en volledig vastge-
klemd zijn en er geen open koperplekken zichtbaar
zijn.
AANWIJZING
Bij meerdere laadstations op een gemeenschappelijk
hoofdenergievoorzieningspunt: risico op overbelas-
ting.
Een faserotatie moet worden ingeschakeld en in
de aansluitconfiguratie worden aangepast aan het
laadstation. Zie online configuratiehandleiding: htt-
ps://webasto-charging.com/documentation.
Steek de gegevensleiding in de daarvoor bestemde
u
aansluiting in het aansluitgedeelte. Zie Besturingslei-
ding (Control Pilot) en Afb. 3.
u Verwijder eventuele verontreinigingen zoals isolatie-
resten in het aansluitgedeelte.
Controleer opnieuw of alle leidingen vastzitten in de
u
betreffende klem.
u Positioneer nu de kabeldoorvoertule in de behuizings-
doorvoering.
AANWIJZING
Let erop dat er geen luchtspleten ontstaan tussen de
behuizing en de doorvoertule.
3.4.1 De elektrische aansluiting in gedeeld
(splitphase) elektriciteitsnet
Aansluitconfiguratie:
Elektriciteitsnet-leiding Klemblok
L1
Neutraal
L2
DIP-schakelaar configuratie: D6 = 0
AANWIJZING
Met deze aansluitconfiguratie is geen begrenzing van
asymmetrische belasting gedefinieerd.
LAN-kabel
3.5
Aansluiting van het laadstation op de netwerkinfrastruc-
tuur op de plaats van opstelling. Via deze aansluiting kan
het laadstation geconfigureerd en bestuurd worden
(voorwaarde: verbinding met de backend of met het lo-
kale power-management-systeem). Een netwerkkabel van
L1
