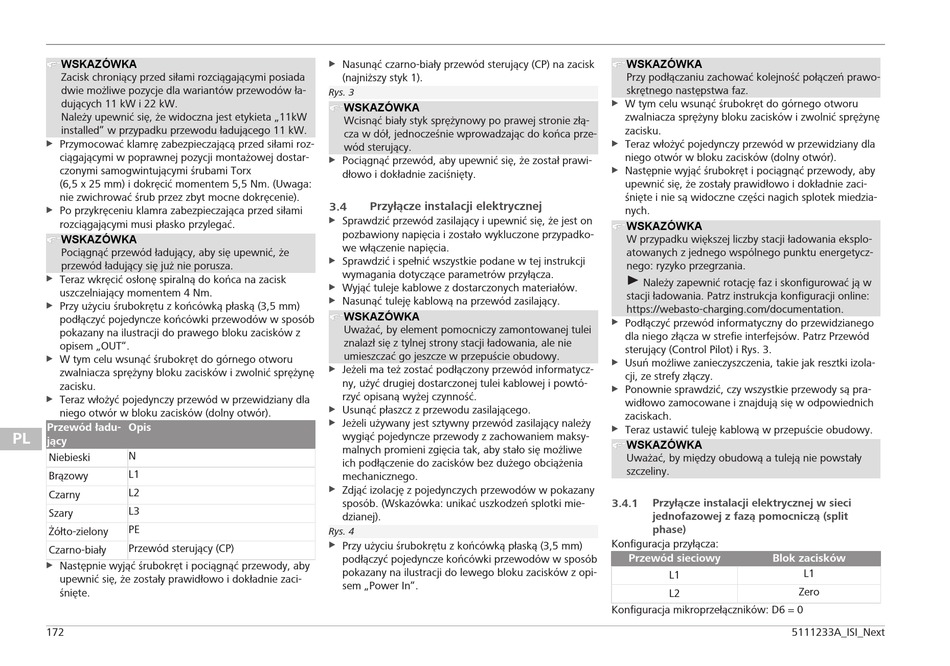

WSKAZÓWKA
Zacisk chroniący przed siłami rozciągającymi posiada
dwie możliwe pozycje dla wariantów przewodów ła-
dujących 11 kW i 22 kW.
Należy upewnić się, że widoczna jest etykieta „11kW
installed" w przypadku przewodu ładującego 11 kW.
Przymocować klamrę zabezpieczającą przed siłami roz-
u
ciągającymi w poprawnej pozycji montażowej dostar-
czonymi samogwintującymi śrubami Torx
(6,5 x 25 mm) i dokręcić momentem 5,5 Nm. (Uwaga:
nie zwichrować śrub przez zbyt mocne dokręcenie).
u Po przykręceniu klamra zabezpieczająca przed siłami
rozciągającymi musi płasko przylegać.
WSKAZÓWKA
Pociągnąć przewód ładujący, aby się upewnić, że
przewód ładujący się już nie porusza.
u Teraz wkręcić osłonę spiralną do końca na zacisk
uszczelniający momentem 4 Nm.
Przy użyciu śrubokrętu z końcówką płaską (3,5 mm)
u
podłączyć pojedyncze końcówki przewodów w sposób
pokazany na ilustracji do prawego bloku zacisków z
opisem „OUT".
u W tym celu wsunąć śrubokręt do górnego otworu
zwalniacza sprężyny bloku zacisków i zwolnić sprężynę
zacisku.
u Teraz włożyć pojedynczy przewód w przewidziany dla
niego otwór w bloku zacisków (dolny otwór).
Przewód ładu- Opis
PL
jący
N
Niebieski
L1
Brązowy
L2
Czarny
L3
Szary
PE
Żółto-zielony
Przewód sterujący (CP)
Czarno-biały
u Następnie wyjąć śrubokręt i pociągnąć przewody, aby
upewnić się, że zostały prawidłowo i dokładnie zaci-
śnięte.
172
u Nasunąć czarno-biały przewód sterujący (CP) na zacisk
(najniższy styk 1).
Rys. 3
WSKAZÓWKA
Wcisnąć biały styk sprężynowy po prawej stronie złą-
cza w dół, jednocześnie wprowadzając do końca prze-
wód sterujący.
u Pociągnąć przewód, aby upewnić się, że został prawi-
dłowo i dokładnie zaciśnięty.
Przyłącze instalacji elektrycznej
3.4
Sprawdzić przewód zasilający i upewnić się, że jest on
u
pozbawiony napięcia i zostało wykluczone przypadko-
we włączenie napięcia.
Sprawdzić i spełnić wszystkie podane w tej instrukcji
u
wymagania dotyczące parametrów przyłącza.
Wyjąć tuleje kablowe z dostarczonych materiałów.
u
u Nasunąć tuleję kablową na przewód zasilający.
WSKAZÓWKA
Uważać, by element pomocniczy zamontowanej tulei
znalazł się z tylnej strony stacji ładowania, ale nie
umieszczać go jeszcze w przepuście obudowy.
u Jeżeli ma też zostać podłączony przewód informatycz-
ny, użyć drugiej dostarczonej tulei kablowej i powtó-
rzyć opisaną wyżej czynność.
Usunąć płaszcz z przewodu zasilającego.
u
u Jeżeli używany jest sztywny przewód zasilający należy
wygiąć pojedyncze przewody z zachowaniem maksy-
malnych promieni zgięcia tak, aby stało się możliwe
ich podłączenie do zacisków bez dużego obciążenia
mechanicznego.
Zdjąć izolację z pojedynczych przewodów w pokazany
u
sposób. (Wskazówka: unikać uszkodzeń splotki mie-
dzianej).
Rys. 4
u Przy użyciu śrubokrętu z końcówką płaską (3,5 mm)
podłączyć pojedyncze końcówki przewodów w sposób
pokazany na ilustracji do lewego bloku zacisków z opi-
sem „Power In".
WSKAZÓWKA
Przy podłączaniu zachować kolejność połączeń prawo-
skrętnego następstwa faz.
W tym celu wsunąć śrubokręt do górnego otworu
u
zwalniacza sprężyny bloku zacisków i zwolnić sprężynę
zacisku.
Teraz włożyć pojedynczy przewód w przewidziany dla
u
niego otwór w bloku zacisków (dolny otwór).
u Następnie wyjąć śrubokręt i pociągnąć przewody, aby
upewnić się, że zostały prawidłowo i dokładnie zaci-
śnięte i nie są widoczne części nagich splotek miedzia-
nych.
WSKAZÓWKA
W przypadku większej liczby stacji ładowania eksplo-
atowanych z jednego wspólnego punktu energetycz-
nego: ryzyko przegrzania.
Należy zapewnić rotację faz i skonfigurować ją w
stacji ładowania. Patrz instrukcja konfiguracji online:
https://webasto-charging.com/documentation.
Podłączyć przewód informatyczny do przewidzianego
u
dla niego złącza w strefie interfejsów. Patrz Przewód
sterujący (Control Pilot) i Rys. 3.
Usuń możliwe zanieczyszczenia, takie jak resztki izola-
u
cji, ze strefy złączy.
u Ponownie sprawdzić, czy wszystkie przewody są pra-
widłowo zamocowane i znajdują się w odpowiednich
zaciskach.
u Teraz ustawić tuleję kablową w przepuście obudowy.
WSKAZÓWKA
Uważać, by między obudową a tuleją nie powstały
szczeliny.
Przyłącze instalacji elektrycznej w sieci
3.4.1
jednofazowej z fazą pomocniczą (split
phase)
Konfiguracja przyłącza:
Przewód sieciowy Blok zacisków
L1
L2
Konfiguracja mikroprzełączników: D6 = 0
L1
Zero
