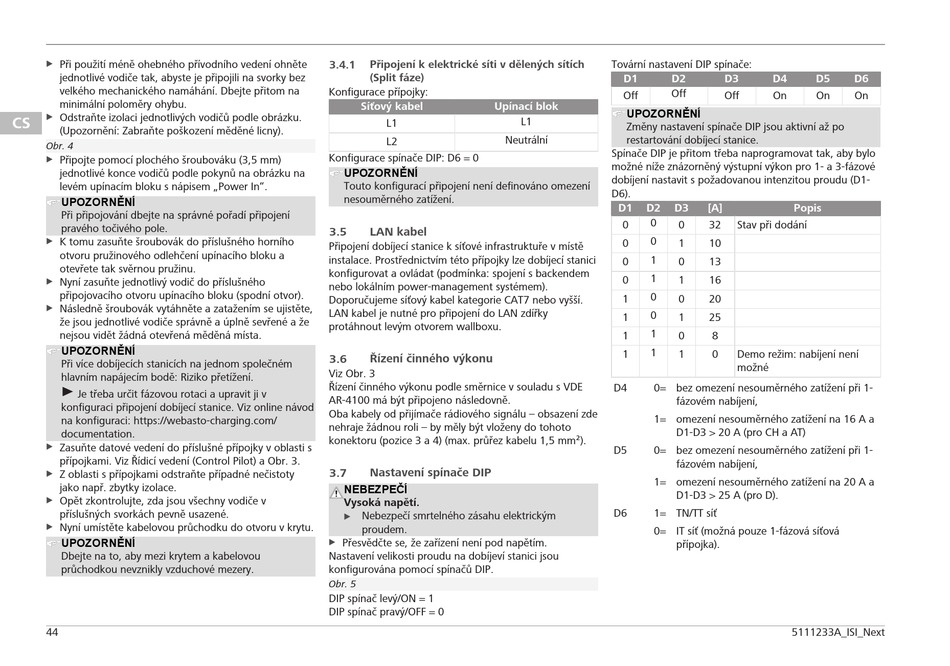

u Při použití méně ohebného přívodního vedení ohněte
jednotlivé vodiče tak, abyste je připojili na svorky bez
velkého mechanického namáhání. Dbejte přitom na
minimální poloměry ohybu.
u Odstraňte izolaci jednotlivých vodičů podle obrázku.
CS
(Upozornění: Zabraňte poškození měděné licny).
Obr. 4
Připojte pomocí plochého šroubováku (3,5 mm)
u
jednotlivé konce vodičů podle pokynů na obrázku na
levém upínacím bloku s nápisem „Power In".
UPOZORNĚNÍ
Při připojování dbejte na správné pořadí připojení
pravého točivého pole.
K tomu zasuňte šroubovák do příslušného horního
u
otvoru pružinového odlehčení upínacího bloku a
otevřete tak svěrnou pružinu.
Nyní zasuňte jednotlivý vodič do příslušného
u
připojovacího otvoru upínacího bloku (spodní otvor).
Následně šroubovák vytáhněte a zatažením se ujistěte,
u
že jsou jednotlivé vodiče správně a úplně sevřené a že
nejsou vidět žádná otevřená měděná místa.
UPOZORNĚNÍ
Při více dobíjecích stanicích na jednom společném
hlavním napájecím bodě: Riziko přetížení.
Je třeba určit fázovou rotaci a upravit ji v
konfiguraci připojení dobíjecí stanice. Viz online návod
na konfiguraci: https://webasto-charging.com/
documentation.
u Zasuňte datové vedení do příslušné přípojky v oblasti s
přípojkami. Viz Řídicí vedení (Control Pilot) a Obr. 3.
u Z oblasti s přípojkami odstraňte případné nečistoty
jako např. zbytky izolace.
Opět zkontrolujte, zda jsou všechny vodiče v
u
příslušných svorkách pevně usazené.
u Nyní umístěte kabelovou průchodku do otvoru v krytu.
UPOZORNĚNÍ
Dbejte na to, aby mezi krytem a kabelovou
průchodkou nevznikly vzduchové mezery.
44
3.4.1 Připojení k elektrické síti v dělených sítích
(Split fáze)
Konfigurace přípojky:
Síťový kabel Upínací blok
L1
Neutrální
L2
Konfigurace spínače DIP: D6 = 0
UPOZORNĚNÍ
Touto konfigurací připojení není definováno omezení
nesouměrného zatížení.
3.5 LAN kabel
Připojení dobíjecí stanice k síťové infrastruktuře v místě
instalace. Prostřednictvím této přípojky lze dobíjecí stanici
konfigurovat a ovládat (podmínka: spojení s backendem
nebo lokálním power-management systémem).
Doporučujeme síťový kabel kategorie CAT7 nebo vyšší.
LAN kabel je nutné pro připojení do LAN zdířky
protáhnout levým otvorem wallboxu.
3.6 Řízení činného výkonu
Viz Obr. 3
Řízení činného výkonu podle směrnice v souladu s VDE
AR-4100 má být připojeno následovně.
Oba kabely od přijímače rádiového signálu – obsazení zde
nehraje žádnou roli – by měly být vloženy do tohoto
konektoru (pozice 3 a 4) (max. průřez kabelu 1,5 mm²).
3.7 Nastavení spínače DIP
NEBEZPEČÍ
Vysoká napětí.
Nebezpečí smrtelného zásahu elektrickým
u
proudem.
Přesvědčte se, že zařízení není pod napětím.
u
Nastavení velikosti proudu na dobíjeví stanici jsou
konfigurována pomocí spínačů DIP.
Obr. 5
DIP spínač levý/ON = 1
DIP spínač pravý/OFF = 0
Tovární nastavení DIP spínače:
D1 D2
Off
Off
UPOZORNĚNÍ
L1
Změny nastavení spínače DIP jsou aktivní až po
restartování dobíjecí stanice.
Spínače DIP je přitom třeba naprogramovat tak, aby bylo
možné níže znázorněný výstupní výkon pro 1- a 3-fázové
dobíjení nastavit s požadovanou intenzitou proudu (D1-
D6).
D1 D2 D3
0
0 0
0
0 1
1
0 0
1
0 1
0
1 0
0
1 1
1
1 0
1
1 1
D4 0= bez omezení nesouměrného zatížení při 1-
fázovém nabíjení,
1= omezení nesouměrného zatížení na 16 A a
D1-D3 > 20 A (pro CH a AT)
D5 0= bez omezení nesouměrného zatížení při 1-
fázovém nabíjení,
1= omezení nesouměrného zatížení na 20 A a
D1-D3 > 25 A (pro D).
D6 1= TN/TT síť
0= IT síť (možná pouze 1-fázová síťová
přípojka).
D3 D4 D5 D6
Off On On On
[A] Popis
32 Stav při dodání
10
13
16
20
25
8
0 Demo režim: nabíjení není
možné
