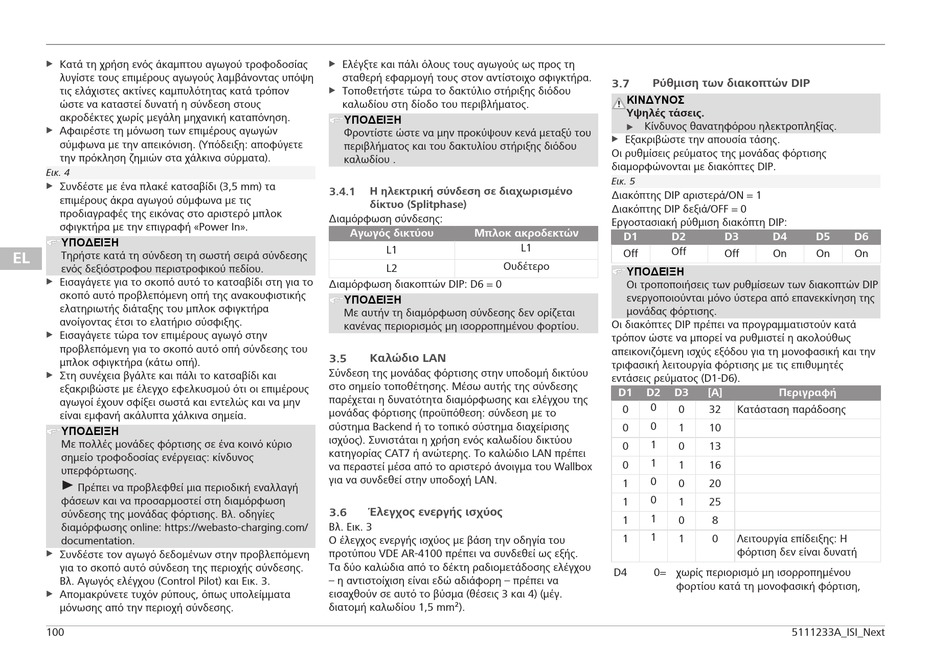

u Κατά τη χρήση ενός άκαμπτου αγωγού τροφοδοσίας
λυγίστε τους επιμέρους αγωγούς λαμβάνοντας υπόψη
τις ελάχιστες ακτίνες καμπυλότητας κατά τρόπον
ώστε να καταστεί δυνατή η σύνδεση στους
ακροδέκτες χωρίς μεγάλη μηχανική καταπόνηση.
Αφαιρέστε τη μόνωση των επιμέρους αγωγών
u
σύμφωνα με την απεικόνιση. (Υπόδειξη: αποφύγετε
την πρόκληση ζημιών στα χάλκινα σύρματα).
Εικ. 4
u Συνδέστε με ένα πλακέ κατσαβίδι (3,5 mm) τα
επιμέρους άκρα αγωγού σύμφωνα με τις
προδιαγραφές της εικόνας στο αριστερό μπλοκ
σφιγκτήρα με την επιγραφή «Power In».
ΥΠΟΔΕΙΞΗ
Τηρήστε κατά τη σύνδεση τη σωστή σειρά σύνδεσης
EL
ενός δεξιόστροφου περιστροφικού πεδίου.
Εισαγάγετε για το σκοπό αυτό το κατσαβίδι στη για το
u
σκοπό αυτό προβλεπόμενη οπή της ανακουφιστικής
ελατηριωτής διάταξης του μπλοκ σφιγκτήρα
ανοίγοντας έτσι το ελατήριο σύσφιξης.
u Εισαγάγετε τώρα τον επιμέρους αγωγό στην
προβλεπόμενη για το σκοπό αυτό οπή σύνδεσης του
μπλοκ σφιγκτήρα (κάτω οπή).
u Στη συνέχεια βγάλτε και πάλι το κατσαβίδι και
εξακριβώστε με έλεγχο εφελκυσμού ότι οι επιμέρους
αγωγοί έχουν σφίξει σωστά και εντελώς και να μην
είναι εμφανή ακάλυπτα χάλκινα σημεία.
ΥΠΟΔΕΙΞΗ
Με πολλές μονάδες φόρτισης σε ένα κοινό κύριο
σημείο τροφοδοσίας ενέργειας: κίνδυνος
υπερφόρτωσης.
Πρέπει να προβλεφθεί μια περιοδική εναλλαγή
φάσεων και να προσαρμοστεί στη διαμόρφωση
σύνδεσης της μονάδας φόρτισης. Βλ. οδηγίες
διαμόρφωσης online: https://webasto-charging.com/
documentation.
u Συνδέστε τον αγωγό δεδομένων στην προβλεπόμενη
για το σκοπό αυτό σύνδεση της περιοχής σύνδεσης.
Βλ. Αγωγός ελέγχου (Control Pilot) και Εικ. 3.
u Απομακρύνετε τυχόν ρύπους, όπως υπολείμματα
μόνωσης από την περιοχή σύνδεσης.
100
u Ελέγξτε και πάλι όλους τους αγωγούς ως προς τη
σταθερή εφαρμογή τους στον αντίστοιχο σφιγκτήρα.
Τοποθετήστε τώρα το δακτύλιο στήριξης διόδου
u
καλωδίου στη δίοδο του περιβλήματος.
ΥΠΟΔΕΙΞΗ
Φροντίστε ώστε να μην προκύψουν κενά μεταξύ του
περιβλήματος και του δακτυλίου στήριξης διόδου
καλωδίου .
Η ηλεκτρική σύνδεση σε διαχωρισμένο
3.4.1
δίκτυο (Splitphase)
Διαμόρφωση σύνδεσης:
Αγωγός δικτύου Μπλοκ ακροδεκτών
L1
Ουδέτερο
L2
Διαμόρφωση διακοπτών DIP: D6 = 0
ΥΠΟΔΕΙΞΗ
Με αυτήν τη διαμόρφωση σύνδεσης δεν ορίζεται
κανένας περιορισμός μη ισορροπημένου φορτίου.
Καλώδιο LAN
3.5
Σύνδεση της μονάδας φόρτισης στην υποδομή δικτύου
στο σημείο τοποθέτησης. Μέσω αυτής της σύνδεσης
παρέχεται η δυνατότητα διαμόρφωσης και ελέγχου της
μονάδας φόρτισης (προϋπόθεση: σύνδεση με το
σύστημα Backend ή το τοπικό σύστημα διαχείρισης
ισχύος). Συνιστάται η χρήση ενός καλωδίου δικτύου
κατηγορίας CAT7 ή ανώτερης. Το καλώδιο LAN πρέπει
να περαστεί μέσα από το αριστερό άνοιγμα του Wallbox
για να συνδεθεί στην υποδοχή LAN.
Έλεγχος ενεργής ισχύος
3.6
Βλ. Εικ. 3
Ο έλεγχος ενεργής ισχύος με βάση την οδηγία του
προτύπου VDE AR-4100 πρέπει να συνδεθεί ως εξής.
Τα δύο καλώδια από το δέκτη ραδιομετάδοσης ελέγχου
– η αντιστοίχιση είναι εδώ αδιάφορη – πρέπει να
εισαχθούν σε αυτό το βύσμα (θέσεις 3 και 4) (μέγ.
διατομή καλωδίου 1,5 mm²).
3.7 Ρύθμιση των διακοπτών DIP
ΚΙΝΔΥΝΟΣ
Υψηλές τάσεις.
Κίνδυνος θανατηφόρου ηλεκτροπληξίας.
u
u Εξακριβώστε την απουσία τάσης.
Οι ρυθμίσεις ρεύματος της μονάδας φόρτισης
διαμορφώνονται με διακόπτες DIP.
Εικ. 5
Διακόπτης DIP αριστερά/ON = 1
Διακόπτης DIP δεξιά/OFF = 0
Εργοστασιακή ρύθμιση διακόπτη DIP:
D1 D2
L1
Off
Off
ΥΠΟΔΕΙΞΗ
Οι τροποποιήσεις των ρυθμίσεων των διακοπτών DIP
ενεργοποιούνται μόνο ύστερα από επανεκκίνηση της
μονάδας φόρτισης.
Οι διακόπτες DIP πρέπει να προγραμματιστούν κατά
τρόπον ώστε να μπορεί να ρυθμιστεί η ακολούθως
απεικονιζόμενη ισχύς εξόδου για τη μονοφασική και την
τριφασική λειτουργία φόρτισης με τις επιθυμητές
εντάσεις ρεύματος (D1-D6).
D1 D2 D3
0
0 0
0
0 1
1
0 0
1
0 1
0
1 0
0
1 1
1
1 0
1
1 1
D4 0= χωρίς περιορισμό μη ισορροπημένου
φορτίου κατά τη μονοφασική φόρτιση,
D3 D4 D5 D6
Off On On On
[A] Περιγραφή
32 Κατάσταση παράδοσης
10
13
16
20
25
8
0 Λειτουργία επίδειξης: Η
φόρτιση δεν είναι δυνατή
