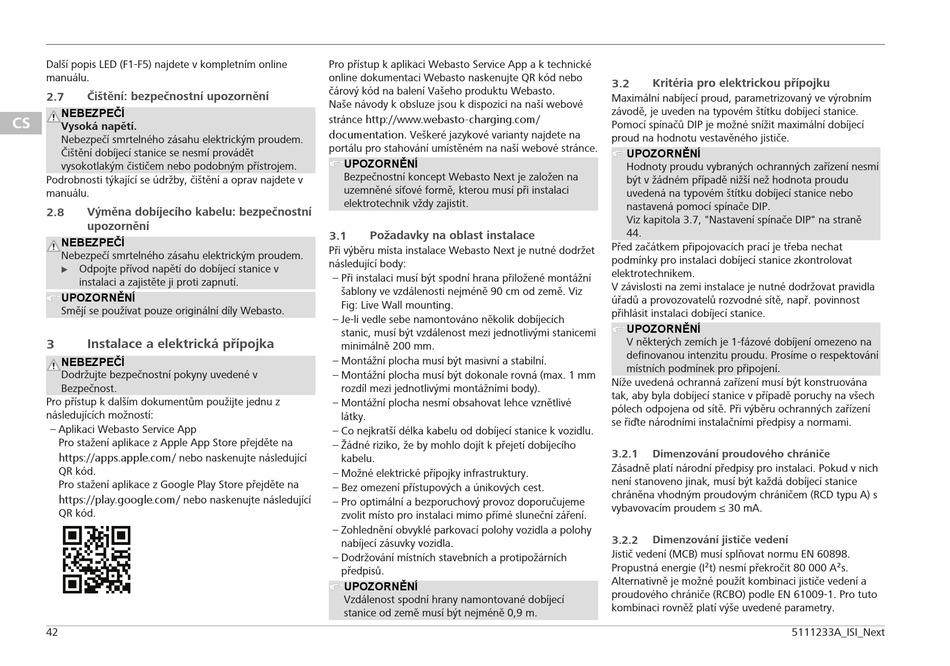

Další popis LED (F1-F5) najdete v kompletním online
manuálu.
Čištění: bezpečnostní upozornění
2.7
NEBEZPEČÍ
CS
Vysoká napětí.
Nebezpečí smrtelného zásahu elektrickým proudem.
Čištění dobíjecí stanice se nesmí provádět
vysokotlakým čističem nebo podobným přístrojem.
Podrobnosti týkající se údržby, čištění a oprav najdete v
manuálu.
2.8 Výměna dobíjecího kabelu: bezpečnostní
upozornění
NEBEZPEČÍ
Nebezpečí smrtelného zásahu elektrickým proudem.
Odpojte přívod napětí do dobíjecí stanice v
u
instalaci a zajistěte ji proti zapnutí.
UPOZORNĚNÍ
Smějí se používat pouze originální díly Webasto.
Instalace a elektrická přípojka
3
NEBEZPEČÍ
Dodržujte bezpečnostní pokyny uvedené v
Bezpečnost.
Pro přístup k dalším dokumentům použijte jednu z
následujících možností:
– Aplikaci Webasto Service App
Pro stažení aplikace z Apple App Store přejděte na
https://apps.apple.com/ nebo naskenujte následující
QR kód.
Pro stažení aplikace z Google Play Store přejděte na
https://play.google.com/ nebo naskenujte následující
QR kód.
42
Pro přístup k aplikaci Webasto Service App a k technické
online dokumentaci Webasto naskenujte QR kód nebo
čárový kód na balení Vašeho produktu Webasto.
Naše návody k obsluze jsou k dispozici na naší webové
stránce http://www.webasto-charging.com/
documentation. Veškeré jazykové varianty najdete na
portálu pro stahování umístěném na naší webové stránce.
UPOZORNĚNÍ
Bezpečnostní koncept Webasto Next je založen na
uzemněné síťové formě, kterou musí při instalaci
elektrotechnik vždy zajistit.
Požadavky na oblast instalace
3.1
Při výběru místa instalace Webasto Next je nutné dodržet
následující body:
– Při instalaci musí být spodní hrana přiložené montážní
šablony ve vzdálenosti nejméně 90 cm od země. Viz
Fig: Live Wall mounting.
– Je-li vedle sebe namontováno několik dobíjecích
stanic, musí být vzdálenost mezi jednotlivými stanicemi
minimálně 200 mm.
– Montážní plocha musí být masivní a stabilní.
– Montážní plocha musí být dokonale rovná (max. 1 mm
rozdíl mezi jednotlivými montážními body).
– Montážní plocha nesmí obsahovat lehce vznětlivé
látky.
– Co nejkratší délka kabelu od dobíjecí stanice k vozidlu.
– Žádné riziko, že by mohlo dojít k přejetí dobíjecího
kabelu.
– Možné elektrické přípojky infrastruktury.
– Bez omezení přístupových a únikových cest.
– Pro optimální a bezporuchový provoz doporučujeme
zvolit místo pro instalaci mimo přímé sluneční záření.
– Zohlednění obvyklé parkovací polohy vozidla a polohy
nabíjecí zásuvky vozidla.
– Dodržování místních stavebních a protipožárních
předpisů.
UPOZORNĚNÍ
Vzdálenost spodní hrany namontované dobíjecí
stanice od země musí být nejméně 0,9 m.
3.2 Kritéria pro elektrickou přípojku
Maximální nabíjecí proud, parametrizovaný ve výrobním
závodě, je uveden na typovém štítku dobíjecí stanice.
Pomocí spínačů DIP je možné snížit maximální dobíjecí
proud na hodnotu vestavěného jističe.
UPOZORNĚNÍ
Hodnoty proudu vybraných ochranných zařízení nesmí
být v žádném případě nižší než hodnota proudu
uvedená na typovém štítku dobíjecí stanice nebo
nastavená pomocí spínače DIP.
Viz kapitola 3.7, "Nastavení spínače DIP" na straně
44.
Před začátkem připojovacích prací je třeba nechat
podmínky pro instalaci dobíjecí stanice zkontrolovat
elektrotechnikem.
V závislosti na zemi instalace je nutné dodržovat pravidla
úřadů a provozovatelů rozvodné sítě, např. povinnost
přihlásit instalaci dobíjecí stanice.
UPOZORNĚNÍ
V některých zemích je 1-fázové dobíjení omezeno na
definovanou intenzitu proudu. Prosíme o respektování
místních podmínek pro připojení.
Níže uvedená ochranná zařízení musí být konstruována
tak, aby byla dobíjecí stanice v případě poruchy na všech
pólech odpojena od sítě. Při výběru ochranných zařízení
se řiďte národními instalačními předpisy a normami.
Dimenzování proudového chrániče
3.2.1
Zásadně platí národní předpisy pro instalaci. Pokud v nich
není stanoveno jinak, musí být každá dobíjecí stanice
chráněna vhodným proudovým chráničem (RCD typu A) s
vybavovacím proudem ≤ 30 mA.
Dimenzování jističe vedení
3.2.2
Jistič vedení (MCB) musí splňovat normu EN 60898.
Propustná energie (I²t) nesmí překročit 80 000 A²s.
Alternativně je možné použít kombinaci jističe vedení a
proudového chrániče (RCBO) podle EN 61009-1. Pro tuto
kombinaci rovněž platí výše uvedené parametry.
5111233A_ISI_Next
