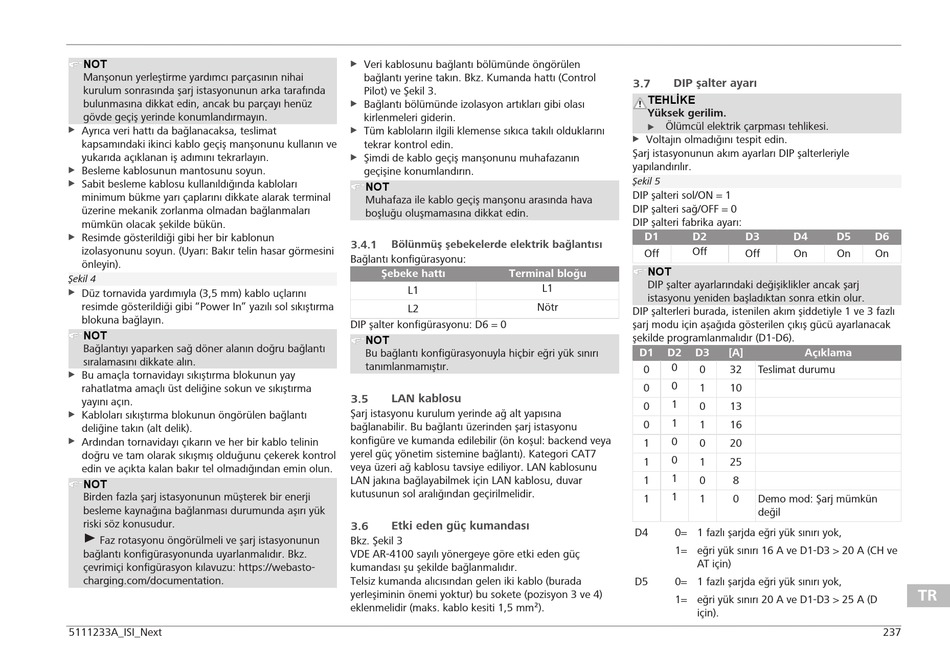

NOT
Manşonun yerleştirme yardımcı parçasının nihai
kurulum sonrasında şarj istasyonunun arka tarafında
bulunmasına dikkat edin, ancak bu parçayı henüz
gövde geçiş yerinde konumlandırmayın.
u Ayrıca veri hattı da bağlanacaksa, teslimat
kapsamındaki ikinci kablo geçiş manşonunu kullanın ve
yukarıda açıklanan iş adımını tekrarlayın.
u Besleme kablosunun mantosunu soyun.
Sabit besleme kablosu kullanıldığında kabloları
u
minimum bükme yarı çaplarını dikkate alarak terminal
üzerine mekanik zorlanma olmadan bağlanmaları
mümkün olacak şekilde bükün.
u Resimde gösterildiği gibi her bir kablonun
izolasyonunu soyun. (Uyarı: Bakır telin hasar görmesini
önleyin).
Şekil 4
u Düz tornavida yardımıyla (3,5 mm) kablo uçlarını
resimde gösterildiği gibi "Power In" yazılı sol sıkıştırma
blokuna bağlayın.
NOT
Bağlantıyı yaparken sağ döner alanın doğru bağlantı
sıralamasını dikkate alın.
u Bu amaçla tornavidayı sıkıştırma blokunun yay
rahatlatma amaçlı üst deliğine sokun ve sıkıştırma
yayını açın.
u Kabloları sıkıştırma blokunun öngörülen bağlantı
deliğine takın (alt delik).
Ardından tornavidayı çıkarın ve her bir kablo telinin
u
doğru ve tam olarak sıkışmış olduğunu çekerek kontrol
edin ve açıkta kalan bakır tel olmadığından emin olun.
NOT
Birden fazla şarj istasyonunun müşterek bir enerji
besleme kaynağına bağlanması durumunda aşırı yük
riski söz konusudur.
Faz rotasyonu öngörülmeli ve şarj istasyonunun
bağlantı konfigürasyonunda uyarlanmalıdır. Bkz.
çevrimiçi konfigürasyon kılavuzu: https://webasto-
charging.com/documentation.
5111233A_ISI_Next
u Veri kablosunu bağlantı bölümünde öngörülen
bağlantı yerine takın. Bkz. Kumanda hattı (Control
Pilot) ve Şekil 3.
u Bağlantı bölümünde izolasyon artıkları gibi olası
kirlenmeleri giderin.
Tüm kabloların ilgili klemense sıkıca takılı olduklarını
u
tekrar kontrol edin.
u Şimdi de kablo geçiş manşonunu muhafazanın
geçişine konumlandırın.
NOT
Muhafaza ile kablo geçiş manşonu arasında hava
boşluğu oluşmamasına dikkat edin.
3.4.1 Bölünmüş şebekelerde elektrik bağlantısı
Bağlantı konfigürasyonu:
Şebeke hattı Terminal bloğu
L1
L2
DIP şalter konfigürasyonu: D6 = 0
NOT
Bu bağlantı konfigürasyonuyla hiçbir eğri yük sınırı
tanımlanmamıştır.
3.5 LAN kablosu
Şarj istasyonu kurulum yerinde ağ alt yapısına
bağlanabilir. Bu bağlantı üzerinden şarj istasyonu
konfigüre ve kumanda edilebilir (ön koşul: backend veya
yerel güç yönetim sistemine bağlantı). Kategori CAT7
veya üzeri ağ kablosu tavsiye ediliyor. LAN kablosunu
LAN jakına bağlayabilmek için LAN kablosu, duvar
kutusunun sol aralığından geçirilmelidir.
3.6 Etki eden güç kumandası
Bkz. Şekil 3
VDE AR-4100 sayılı yönergeye göre etki eden güç
kumandası şu şekilde bağlanmalıdır.
Telsiz kumanda alıcısından gelen iki kablo (burada
yerleşiminin önemi yoktur) bu sokete (pozisyon 3 ve 4)
eklenmelidir (maks. kablo kesiti 1,5 mm²).
3.7 DIP şalter ayarı
TEHLİKE
Yüksek gerilim.
Ölümcül elektrik çarpması tehlikesi.
u
u Voltajın olmadığını tespit edin.
Şarj istasyonunun akım ayarları DIP şalterleriyle
yapılandırılır.
Şekil 5
DIP şalteri sol/ON = 1
DIP şalteri sağ/OFF = 0
DIP şalteri fabrika ayarı:
D1 D2
Off
Off
NOT
DIP şalter ayarlarındaki değişiklikler ancak şarj
L1
istasyonu yeniden başladıktan sonra etkin olur.
Nötr
DIP şalterleri burada, istenilen akım şiddetiyle 1 ve 3 fazlı
şarj modu için aşağıda gösterilen çıkış gücü ayarlanacak
şekilde programlanmalıdır (D1-D6).
D1 D2 D3
0
0 0
0
0 1
1
0 0
1
0 1
0
1 0
0
1 1
1
1 0
1
1 1
D4 0= 1 fazlı şarjda eğri yük sınırı yok,
1= eğri yük sınırı 16 A ve D1-D3 > 20 A (CH ve
AT için)
D5 0= 1 fazlı şarjda eğri yük sınırı yok,
1= eğri yük sınırı 20 A ve D1-D3 > 25 A (D
için).
D3 D4 D5 D6
Off On On On
[A] Açıklama
32 Teslimat durumu
10
13
16
20
25
8
0 Demo mod: Şarj mümkün
değil
