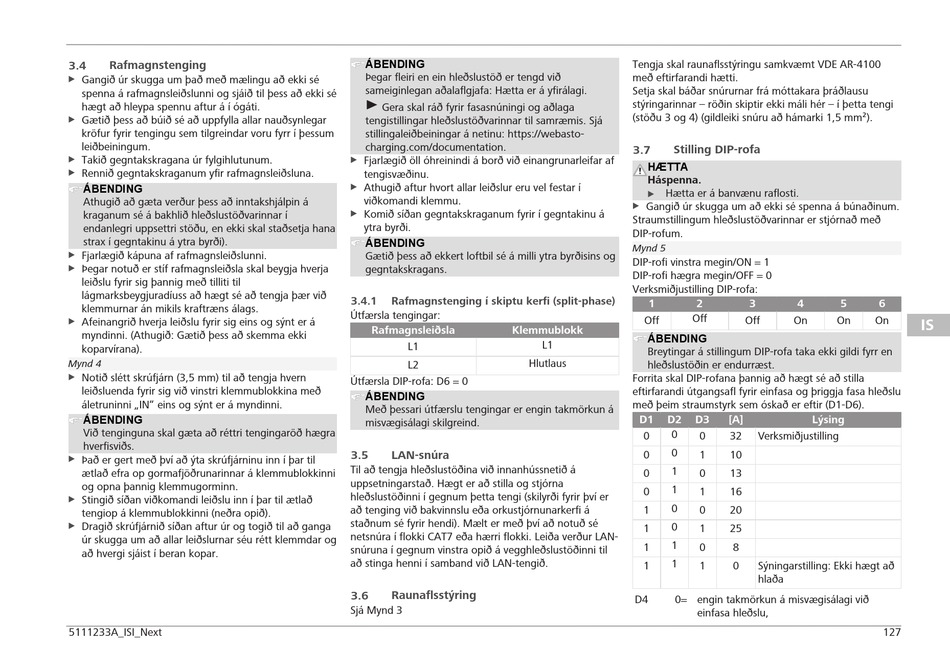

3.4 Rafmagnstenging
Gangið úr skugga um það með mælingu að ekki sé
u
spenna á rafmagnsleiðslunni og sjáið til þess að ekki sé
hægt að hleypa spennu aftur á í ógáti.
Gætið þess að búið sé að uppfylla allar nauðsynlegar
u
kröfur fyrir tengingu sem tilgreindar voru fyrr í þessum
leiðbeiningum.
Takið gegntakskragana úr fylgihlutunum.
u
u Rennið gegntakskraganum yfir rafmagnsleiðsluna.
ÁBENDING
Athugið að gæta verður þess að inntakshjálpin á
kraganum sé á bakhlið hleðslustöðvarinnar í
endanlegri uppsettri stöðu, en ekki skal staðsetja hana
strax í gegntakinu á ytra byrði).
u Fjarlægið kápuna af rafmagnsleiðslunni.
u Þegar notuð er stíf rafmagnsleiðsla skal beygja hverja
leiðslu fyrir sig þannig með tilliti til
lágmarksbeygjuradíuss að hægt sé að tengja þær við
klemmurnar án mikils kraftræns álags.
u Afeinangrið hverja leiðslu fyrir sig eins og sýnt er á
myndinni. (Athugið: Gætið þess að skemma ekki
koparvírana).
Mynd 4
Notið slétt skrúfjárn (3,5 mm) til að tengja hvern
u
leiðsluenda fyrir sig við vinstri klemmublokkina með
áletruninni „IN" eins og sýnt er á myndinni.
ÁBENDING
Við tenginguna skal gæta að réttri tengingaröð hægra
hverfisviðs.
Það er gert með því að ýta skrúfjárninu inn í þar til
u
ætlað efra op gormafjöðrunarinnar á klemmublokkinni
og opna þannig klemmugorminn.
Stingið síðan viðkomandi leiðslu inn í þar til ætlað
u
tengiop á klemmublokkinni (neðra opið).
u Dragið skrúfjárnið síðan aftur úr og togið til að ganga
úr skugga um að allar leiðslurnar séu rétt klemmdar og
að hvergi sjáist í beran kopar.
5111233A_ISI_Next
ÁBENDING
Þegar fleiri en ein hleðslustöð er tengd við
sameiginlegan aðalaflgjafa: Hætta er á yfirálagi.
Gera skal ráð fyrir fasasnúningi og aðlaga
tengistillingar hleðslustöðvarinnar til samræmis. Sjá
stillingaleiðbeiningar á netinu: https://webasto-
charging.com/documentation.
u Fjarlægið öll óhreinindi á borð við einangrunarleifar af
tengisvæðinu.
u Athugið aftur hvort allar leiðslur eru vel festar í
viðkomandi klemmu.
u Komið síðan gegntakskraganum fyrir í gegntakinu á
ytra byrði.
ÁBENDING
Gætið þess að ekkert loftbil sé á milli ytra byrðisins og
gegntakskragans.
Rafmagnstenging í skiptu kerfi (split-phase)
3.4.1
Útfærsla tengingar:
Rafmagnsleiðsla Klemmublokk
L1
Hlutlaus
L2
Útfærsla DIP-rofa: D6 = 0
ÁBENDING
Með þessari útfærslu tengingar er engin takmörkun á
misvægisálagi skilgreind.
LAN-snúra
3.5
Til að tengja hleðslustöðina við innanhússnetið á
uppsetningarstað. Hægt er að stilla og stjórna
hleðslustöðinni í gegnum þetta tengi (skilyrði fyrir því er
að tenging við bakvinnslu eða orkustjórnunarkerfi á
staðnum sé fyrir hendi). Mælt er með því að notuð sé
netsnúra í flokki CAT7 eða hærri flokki. Leiða verður LAN-
snúruna í gegnum vinstra opið á vegghleðslustöðinni til
að stinga henni í samband við LAN-tengið.
3.6 Raunaflsstýring
Sjá Mynd 3
Tengja skal raunaflsstýringu samkvæmt VDE AR-4100
með eftirfarandi hætti.
Setja skal báðar snúrurnar frá móttakara þráðlausu
stýringarinnar – röðin skiptir ekki máli hér – í þetta tengi
(stöðu 3 og 4) (gildleiki snúru að hámarki 1,5 mm²).
3.7 Stilling DIP-rofa
HÆTTA
Háspenna.
Hætta er á banvænu raflosti.
u
u Gangið úr skugga um að ekki sé spenna á búnaðinum.
Straumstillingum hleðslustöðvarinnar er stjórnað með
DIP-rofum.
Mynd 5
DIP-rofi vinstra megin/ON = 1
DIP-rofi hægra megin/OFF = 0
Verksmiðjustilling DIP-rofa:
1 2
Off
Off
ÁBENDING
L1
Breytingar á stillingum DIP-rofa taka ekki gildi fyrr en
hleðslustöðin er endurræst.
Forrita skal DIP-rofana þannig að hægt sé að stilla
eftirfarandi útgangsafl fyrir einfasa og þriggja fasa hleðslu
með þeim straumstyrk sem óskað er eftir (D1-D6).
D1 D2 D3
0
0 0
0
0 1
1
0 0
1
0 1
0
1 0
0
1 1
1
1 0
1
1 1
D4 0= engin takmörkun á misvægisálagi við
einfasa hleðslu,
3 4 5 6
Off On On On
[A] Lýsing
32 Verksmiðjustilling
10
13
16
20
25
8
0 Sýningarstilling: Ekki hægt að
hlaða
127
IS
