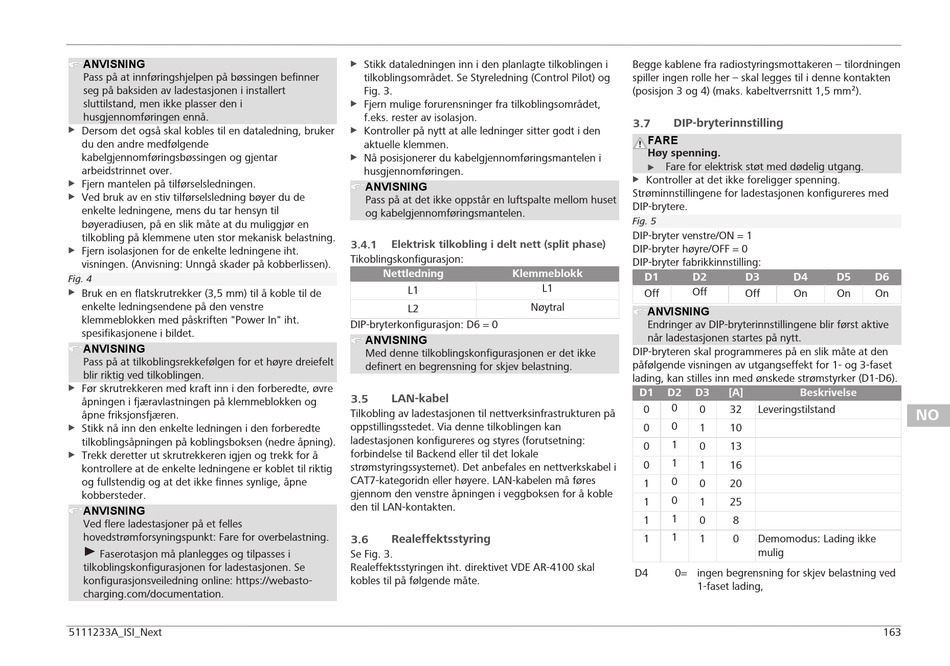

ANVISNING
Pass på at innføringshjelpen på bøssingen befinner
seg på baksiden av ladestasjonen i installert
sluttilstand, men ikke plasser den i
husgjennomføringen ennå.
u Dersom det også skal kobles til en dataledning, bruker
du den andre medfølgende
kabelgjennomføringsbøssingen og gjentar
arbeidstrinnet over.
Fjern mantelen på tilførselsledningen.
u
u Ved bruk av en stiv tilførselsledning bøyer du de
enkelte ledningene, mens du tar hensyn til
bøyeradiusen, på en slik måte at du muliggjør en
tilkobling på klemmene uten stor mekanisk belastning.
Fjern isolasjonen for de enkelte ledningene iht.
u
visningen. (Anvisning: Unngå skader på kobberlissen).
Fig. 4
u Bruk en en flatskrutrekker (3,5 mm) til å koble til de
enkelte ledningsendene på den venstre
klemmeblokken med påskriften "Power In" iht.
spesifikasjonene i bildet.
ANVISNING
Pass på at tilkoblingsrekkefølgen for et høyre dreiefelt
blir riktig ved tilkoblingen.
u Før skrutrekkeren med kraft inn i den forberedte, øvre
åpningen i fjæravlastningen på klemmeblokken og
åpne friksjonsfjæren.
u Stikk nå inn den enkelte ledningen i den forberedte
tilkoblingsåpningen på koblingsboksen (nedre åpning).
u Trekk deretter ut skrutrekkeren igjen og trekk for å
kontrollere at de enkelte ledningene er koblet til riktig
og fullstendig og at det ikke finnes synlige, åpne
kobbersteder.
ANVISNING
Ved flere ladestasjoner på et felles
hovedstrømforsyningspunkt: Fare for overbelastning.
Faserotasjon må planlegges og tilpasses i
tilkoblingskonfigurasjonen for ladestasjonen. Se
konfigurasjonsveiledning online: https://webasto-
charging.com/documentation.
5111233A_ISI_Next
u Stikk dataledningen inn i den planlagte tilkoblingen i
tilkoblingsområdet. Se Styreledning (Control Pilot) og
Fig. 3.
u Fjern mulige forurensninger fra tilkoblingsområdet,
f.eks. rester av isolasjon.
Kontroller på nytt at alle ledninger sitter godt i den
u
aktuelle klemmen.
u Nå posisjonerer du kabelgjennomføringsmantelen i
husgjennomføringen.
ANVISNING
Pass på at det ikke oppstår en luftspalte mellom huset
og kabelgjennomføringsmantelen.
3.4.1 Elektrisk tilkobling i delt nett (split phase)
Tikoblingskonfigurasjon:
Nettledning Klemmeblokk
L1
L2
DIP-bryterkonfigurasjon: D6 = 0
ANVISNING
Med denne tilkoblingskonfigurasjonen er det ikke
definert en begrensning for skjev belastning.
3.5 LAN-kabel
Tilkobling av ladestasjonen til nettverksinfrastrukturen på
oppstillingsstedet. Via denne tilkoblingen kan
ladestasjonen konfigureres og styres (forutsetning:
forbindelse til Backend eller til det lokale
strømstyringssystemet). Det anbefales en nettverkskabel i
CAT7-kategoridn eller høyere. LAN-kabelen må føres
gjennom den venstre åpningen i veggboksen for å koble
den til LAN-kontakten.
Realeffektsstyring
3.6
Se Fig. 3.
Realeffektsstyringen iht. direktivet VDE AR-4100 skal
kobles til på følgende måte.
Begge kablene fra radiostyringsmottakeren – tilordningen
spiller ingen rolle her – skal legges til i denne kontakten
(posisjon 3 og 4) (maks. kabeltverrsnitt 1,5 mm²).
3.7 DIP-bryterinnstilling
FARE
Høy spenning.
Fare for elektrisk støt med dødelig utgang.
u
u Kontroller at det ikke foreligger spenning.
Strøminnstillingene for ladestasjonen konfigureres med
DIP-brytere.
Fig. 5
DIP-bryter venstre/ON = 1
DIP-bryter høyre/OFF = 0
DIP-bryter fabrikkinnstilling:
D1 D2
L1
Off
Off
Nøytral
ANVISNING
Endringer av DIP-bryterinnstillingene blir først aktive
når ladestasjonen startes på nytt.
DIP-bryteren skal programmeres på en slik måte at den
påfølgende visningen av utgangseffekt for 1- og 3-faset
lading, kan stilles inn med ønskede strømstyrker (D1-D6).
D1 D2 D3
0
0 0
0
0 1
1
0 0
1
0 1
0
1 0
0
1 1
1
1 0
1
1 1
D4 0= ingen begrensning for skjev belastning ved
1-faset lading,
D3 D4 D5 D6
Off On On On
[A] Beskrivelse
32 Leveringstilstand
10
13
16
20
25
8
0 Demomodus: Lading ikke
mulig
163
