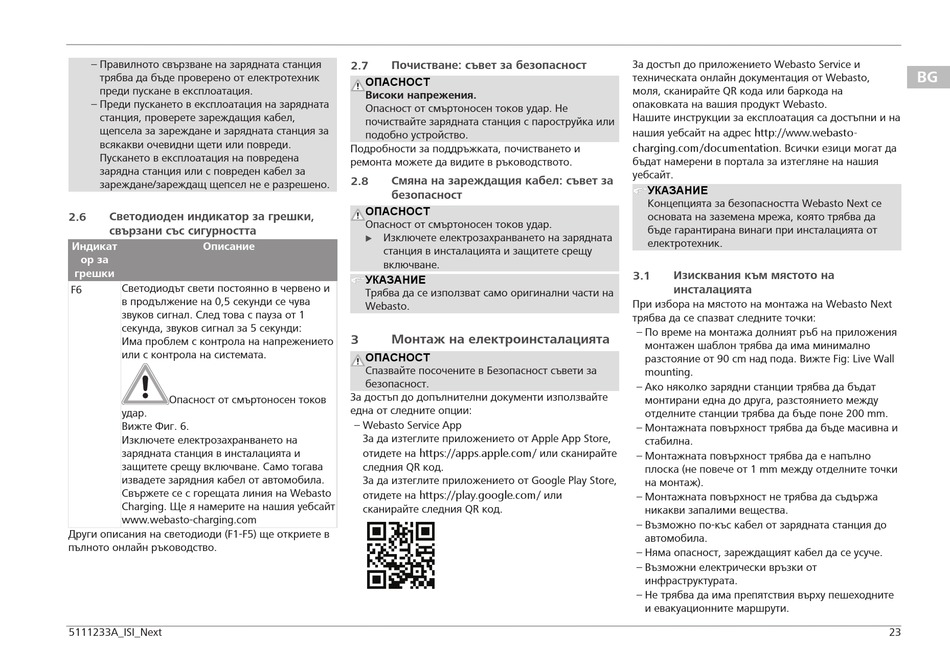

Webasto Next Bedienungs- Und Einbauhinweise Seite 28

– Правилното свързване на зарядната станция
трябва да бъде проверено от електротехник
преди пускане в експлоатация.
– Преди пускането в експлоатация на зарядната
станция, проверете зареждащия кабел,
щепсела за зареждане и зарядната станция за
всякакви очевидни щети или повреди.
Пускането в експлоатация на повредена
зарядна станция или с повреден кабел за
зареждане/зареждащ щепсел не е разрешено.
2.6 Светодиоден индикатор за грешки,
свързани със сигурността
Индикат Описание
ор за
грешки
Светодиодът свети постоянно в червено и
F6
в продължение на 0,5 секунди се чува
звуков сигнал. След това с пауза от 1
секунда, звуков сигнал за 5 секунди:
Има проблем с контрола на напрежението
или с контрола на системата.
Опасност от смъртоносен токов
удар.
Вижте Фиг. 6.
Изключете електрозахранването на
зарядната станция в инсталацията и
защитете срещу включване. Само тогава
извадете зарядния кабел от автомобила.
Свържете се с горещата линия на Webasto
Charging. Ще я намерите на нашия уебсайт
www.webasto-charging.com
Други описания на светодиоди (F1-F5) ще откриете в
пълното онлайн ръководство.
5111233A_ISI_Next
2.7 Почистване: съвет за безопасност
ОПАСНОСТ
Високи напрежения.
Опасност от смъртоносен токов удар. Не
почиствайте зарядната станция с пароструйка или
подобно устройство.
Подробности за поддръжката, почистването и
ремонта можете да видите в ръководството.
2.8 Смяна на зареждащия кабел: съвет за
безопасност
ОПАСНОСТ
Опасност от смъртоносен токов удар.
Изключете електрозахранването на зарядната
u
станция в инсталацията и защитете срещу
включване.
УКАЗАНИЕ
Трябва да се използват само оригинални части на
Webasto.
3 Монтаж на електроинсталацията
ОПАСНОСТ
Спазвайте посочените в Безопасност съвети за
безопасност.
За достъп до допълнителни документи използвайте
една от следните опции:
– Webasto Service App
За да изтеглите приложението от Apple App Store,
отидете на https://apps.apple.com/ или сканирайте
следния QR код.
За да изтеглите приложението от Google Play Store,
отидете на https://play.google.com/ или
сканирайте следния QR код.
За достъп до приложението Webasto Service и
техническата онлайн документация от Webasto,
моля, сканирайте QR кода или баркода на
опаковката на вашия продукт Webasto.
Нашите инструкции за експлоатация са достъпни и на
нашия уебсайт на адрес http://www.webasto-
charging.com/documentation. Всички езици могат да
бъдат намерени в портала за изтегляне на нашия
уебсайт.
УКАЗАНИЕ
Концепцията за безопасността Webasto Next се
основата на заземена мрежа, която трябва да
бъде гарантирана винаги при инсталацията от
електротехник.
3.1 Изисквания към мястото на
инсталацията
При избора на мястото на монтажа на Webasto Next
трябва да се спазват следните точки:
– По време на монтажа долният ръб на приложения
монтажен шаблон трябва да има минимално
разстояние от 90 cm над пода. Вижте Fig: Live Wall
mounting.
– Ако няколко зарядни станции трябва да бъдат
монтирани една до друга, разстоянието между
отделните станции трябва да бъде поне 200 mm.
– Монтажната повърхност трябва да бъде масивна и
стабилна.
– Монтажната повърхност трябва да е напълно
плоска (не повече от 1 mm между отделните точки
на монтаж).
– Монтажната повърхност не трябва да съдържа
никакви запалими вещества.
– Възможно по-къс кабел от зарядната станция до
автомобила.
– Няма опасност, зареждащият кабел да се усуче.
– Възможни електрически връзки от
инфраструктурата.
– Не трябва да има препятствия върху пешеходните
и евакуационните маршрути.
BG
23
