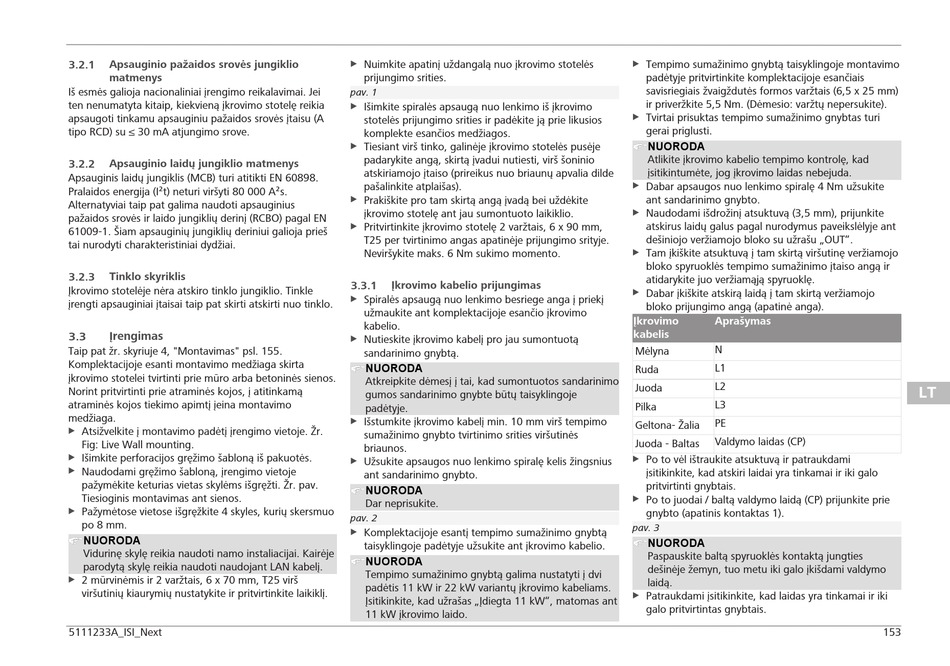

3.2.1 Apsauginio pažaidos srovės jungiklio
matmenys
Iš esmės galioja nacionaliniai įrengimo reikalavimai. Jei
ten nenumatyta kitaip, kiekvieną įkrovimo stotelę reikia
apsaugoti tinkamu apsauginiu pažaidos srovės įtaisu (A
tipo RCD) su ≤ 30 mA atjungimo srove.
3.2.2 Apsauginio laidų jungiklio matmenys
Apsauginis laidų jungiklis (MCB) turi atitikti EN 60898.
Pralaidos energija (I²t) neturi viršyti 80 000 A²s.
Alternatyviai taip pat galima naudoti apsauginius
pažaidos srovės ir laido jungiklių derinį (RCBO) pagal EN
61009-1. Šiam apsauginių jungiklių deriniui galioja prieš
tai nurodyti charakteristiniai dydžiai.
3.2.3 Tinklo skyriklis
Įkrovimo stotelėje nėra atskiro tinklo jungiklio. Tinkle
įrengti apsauginiai įtaisai taip pat skirti atskirti nuo tinklo.
Įrengimas
3.3
Taip pat žr. skyriuje 4, "Montavimas" psl. 155.
Komplektacijoje esanti montavimo medžiaga skirta
įkrovimo stotelei tvirtinti prie mūro arba betoninės sienos.
Norint pritvirtinti prie atraminės kojos, į atitinkamą
atraminės kojos tiekimo apimtį įeina montavimo
medžiaga.
u Atsižvelkite į montavimo padėtį įrengimo vietoje. Žr.
Fig: Live Wall mounting.
u Išimkite perforacijos gręžimo šabloną iš pakuotės.
u Naudodami gręžimo šabloną, įrengimo vietoje
pažymėkite keturias vietas skylėms išgręžti. Žr. pav.
Tiesioginis montavimas ant sienos.
u Pažymėtose vietose išgręžkite 4 skyles, kurių skersmuo
po 8 mm.
NUORODA
Vidurinę skylę reikia naudoti namo instaliacijai. Kairėje
parodytą skylę reikia naudoti naudojant LAN kabelį.
u 2 mūrvinėmis ir 2 varžtais, 6 x 70 mm, T25 virš
viršutinių kiaurymių nustatykite ir pritvirtinkite laikiklį.
5111233A_ISI_Next
u Nuimkite apatinį uždangalą nuo įkrovimo stotelės
prijungimo srities.
pav. 1
u Išimkite spiralės apsaugą nuo lenkimo iš įkrovimo
stotelės prijungimo srities ir padėkite ją prie likusios
komplekte esančios medžiagos.
u Tiesiant virš tinko, galinėje įkrovimo stotelės pusėje
padarykite angą, skirtą įvadui nutiesti, virš šoninio
atskiriamojo įtaiso (prireikus nuo briaunų apvalia dilde
pašalinkite atplaišas).
u Prakiškite pro tam skirtą angą įvadą bei uždėkite
įkrovimo stotelę ant jau sumontuoto laikiklio.
Pritvirtinkite įkrovimo stotelę 2 varžtais, 6 x 90 mm,
u
T25 per tvirtinimo angas apatinėje prijungimo srityje.
Neviršykite maks. 6 Nm sukimo momento.
Įkrovimo kabelio prijungimas
3.3.1
u Spiralės apsaugą nuo lenkimo besriege anga į priekį
užmaukite ant komplektacijoje esančio įkrovimo
kabelio.
u Nutieskite įkrovimo kabelį pro jau sumontuotą
sandarinimo gnybtą.
NUORODA
Atkreipkite dėmesį į tai, kad sumontuotos sandarinimo
gumos sandarinimo gnybte būtų taisyklingoje
padėtyje.
u Išstumkite įkrovimo kabelį min. 10 mm virš tempimo
sumažinimo gnybto tvirtinimo srities viršutinės
briaunos.
u Užsukite apsaugos nuo lenkimo spiralę kelis žingsnius
ant sandarinimo gnybto.
NUORODA
Dar neprisukite.
pav. 2
u Komplektacijoje esantį tempimo sumažinimo gnybtą
taisyklingoje padėtyje užsukite ant įkrovimo kabelio.
NUORODA
Tempimo sumažinimo gnybtą galima nustatyti į dvi
padėtis 11 kW ir 22 kW variantų įkrovimo kabeliams.
Įsitikinkite, kad užrašas „Įdiegta 11 kW", matomas ant
11 kW įkrovimo laido.
u Tempimo sumažinimo gnybtą taisyklingoje montavimo
padėtyje pritvirtinkite komplektacijoje esančiais
savisriegiais žvaigždutės formos varžtais (6,5 x 25 mm)
ir priveržkite 5,5 Nm. (Dėmesio: varžtų nepersukite).
u Tvirtai prisuktas tempimo sumažinimo gnybtas turi
gerai priglusti.
NUORODA
Atlikite įkrovimo kabelio tempimo kontrolę, kad
įsitikintumėte, jog įkrovimo laidas nebejuda.
u Dabar apsaugos nuo lenkimo spiralę 4 Nm užsukite
ant sandarinimo gnybto.
Naudodami išdrožinį atsuktuvą (3,5 mm), prijunkite
u
atskirus laidų galus pagal nurodymus paveikslėlyje ant
dešiniojo veržiamojo bloko su užrašu „OUT".
u Tam įkiškite atsuktuvą į tam skirtą viršutinę veržiamojo
bloko spyruoklės tempimo sumažinimo įtaiso angą ir
atidarykite juo veržiamąją spyruoklę.
u Dabar įkiškite atskirą laidą į tam skirtą veržiamojo
bloko prijungimo angą (apatinė anga).
Įkrovimo Aprašymas
kabelis
N
Mėlyna
L1
Ruda
L2
Juoda
L3
Pilka
PE
Geltona- Žalia
Valdymo laidas (CP)
Juoda - Baltas
u Po to vėl ištraukite atsuktuvą ir patraukdami
įsitikinkite, kad atskiri laidai yra tinkamai ir iki galo
pritvirtinti gnybtais.
u Po to juodai / baltą valdymo laidą (CP) prijunkite prie
gnybto (apatinis kontaktas 1).
pav. 3
NUORODA
Paspauskite baltą spyruoklės kontaktą jungties
dešinėje žemyn, tuo metu iki galo įkišdami valdymo
laidą.
u Patraukdami įsitikinkite, kad laidas yra tinkamai ir iki
galo pritvirtintas gnybtais.
