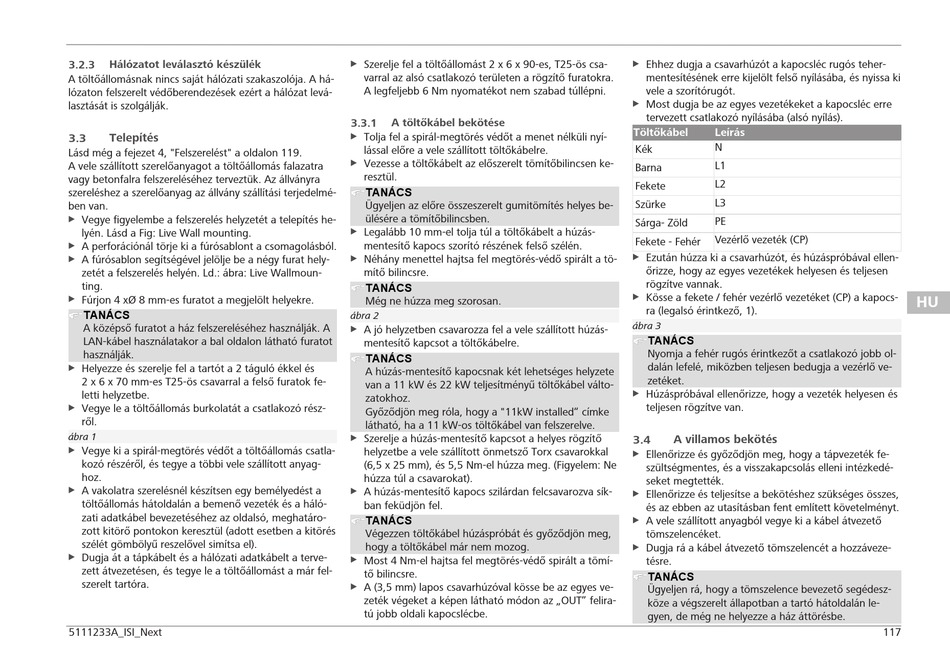

3.2.3 Hálózatot leválasztó készülék
A töltőállomásnak nincs saját hálózati szakaszolója. A há-
lózaton felszerelt védőberendezések ezért a hálózat levá-
lasztását is szolgálják.
3.3 Telepítés
Lásd még a fejezet 4, "Felszerelést" a oldalon 119.
A vele szállított szerelőanyagot a töltőállomás falazatra
vagy betonfalra felszereléséhez terveztük. Az állványra
szereléshez a szerelőanyag az állvány szállítási terjedelmé-
ben van.
u Vegye figyelembe a felszerelés helyzetét a telepítés he-
lyén. Lásd a Fig: Live Wall mounting.
u A perforációnál törje ki a fúrósablont a csomagolásból.
u A fúrósablon segítségével jelölje be a négy furat hely-
zetét a felszerelés helyén. Ld.: ábra: Live Wallmoun-
ting.
Fúrjon 4 xØ 8 mm-es furatot a megjelölt helyekre.
u
TANÁCS
A középső furatot a ház felszereléséhez használják. A
LAN-kábel használatakor a bal oldalon látható furatot
használják.
u Helyezze és szerelje fel a tartót a 2 táguló ékkel és
2 x 6 x 70 mm-es T25-ös csavarral a felső furatok fe-
letti helyzetbe.
u Vegye le a töltőállomás burkolatát a csatlakozó rész-
ről.
ábra 1
Vegye ki a spirál-megtörés védőt a töltőállomás csatla-
u
kozó részéről, és tegye a többi vele szállított anyag-
hoz.
A vakolatra szerelésnél készítsen egy bemélyedést a
u
töltőállomás hátoldalán a bemenő vezeték és a háló-
zati adatkábel bevezetéséhez az oldalsó, meghatáro-
zott kitörő pontokon keresztül (adott esetben a kitörés
szélét gömbölyű reszelővel simítsa el).
u Dugja át a tápkábelt és a hálózati adatkábelt a terve-
zett átvezetésen, és tegye le a töltőállomást a már fel-
szerelt tartóra.
5111233A_ISI_Next
u Szerelje fel a töltőállomást 2 x 6 x 90-es, T25-ös csa-
varral az alsó csatlakozó területen a rögzítő furatokra.
A legfeljebb 6 Nm nyomatékot nem szabad túllépni.
3.3.1 A töltőkábel bekötése
Tolja fel a spirál-megtörés védőt a menet nélküli nyí-
u
lással előre a vele szállított töltőkábelre.
u Vezesse a töltőkábelt az előszerelt tömítőbilincsen ke-
resztül.
TANÁCS
Ügyeljen az előre összeszerelt gumitömítés helyes be-
ülésére a tömítőbilincsben.
u Legalább 10 mm-el tolja túl a töltőkábelt a húzás-
mentesítő kapocs szorító részének felső szélén.
Néhány menettel hajtsa fel megtörés-védő spirált a tö-
u
mítő bilincsre.
TANÁCS
Még ne húzza meg szorosan.
ábra 2
A jó helyzetben csavarozza fel a vele szállított húzás-
u
mentesítő kapcsot a töltőkábelre.
TANÁCS
A húzás-mentesítő kapocsnak két lehetséges helyzete
van a 11 kW és 22 kW teljesítményű töltőkábel válto-
zatokhoz.
Győződjön meg róla, hogy a "11kW installed" címke
látható, ha a 11 kW-os töltőkábel van felszerelve.
u Szerelje a húzás-mentesítő kapcsot a helyes rögzítő
helyzetbe a vele szállított önmetsző Torx csavarokkal
(6,5 x 25 mm), és 5,5 Nm-el húzza meg. (Figyelem: Ne
húzza túl a csavarokat).
A húzás-mentesítő kapocs szilárdan felcsavarozva sík-
u
ban feküdjön fel.
TANÁCS
Végezzen töltőkábel húzáspróbát és győződjön meg,
hogy a töltőkábel már nem mozog.
u Most 4 Nm-el hajtsa fel megtörés-védő spirált a tömí-
tő bilincsre.
u A (3,5 mm) lapos csavarhúzóval kösse be az egyes ve-
zeték végeket a képen látható módon az „OUT" felira-
tú jobb oldali kapocslécbe.
u Ehhez dugja a csavarhúzót a kapocsléc rugós teher-
mentesítésének erre kijelölt felső nyílásába, és nyissa ki
vele a szorítórugót.
u Most dugja be az egyes vezetékeket a kapocsléc erre
tervezett csatlakozó nyílásába (alsó nyílás).
Töltőkábel Leírás
N
Kék
L1
Barna
L2
Fekete
L3
Szürke
PE
Sárga- Zöld
Vezérlő vezeték (CP)
Fekete - Fehér
u Ezután húzza ki a csavarhúzót, és húzáspróbával ellen-
őrizze, hogy az egyes vezetékek helyesen és teljesen
rögzítve vannak.
u Kösse a fekete / fehér vezérlő vezetéket (CP) a kapocs-
ra (legalsó érintkező, 1).
ábra 3
TANÁCS
Nyomja a fehér rugós érintkezőt a csatlakozó jobb ol-
dalán lefelé, miközben teljesen bedugja a vezérlő ve-
zetéket.
Húzáspróbával ellenőrizze, hogy a vezeték helyesen és
u
teljesen rögzítve van.
A villamos bekötés
3.4
u Ellenőrizze és győződjön meg, hogy a tápvezeték fe-
szültségmentes, és a visszakapcsolás elleni intézkedé-
seket megtették.
u Ellenőrizze és teljesítse a bekötéshez szükséges összes,
és az ebben az utasításban fent említett követelményt.
u A vele szállított anyagból vegye ki a kábel átvezető
tömszelencéket.
Dugja rá a kábel átvezető tömszelencét a hozzáveze-
u
tésre.
TANÁCS
Ügyeljen rá, hogy a tömszelence bevezető segédesz-
köze a végszerelt állapotban a tartó hátoldalán le-
gyen, de még ne helyezze a ház áttörésbe.
