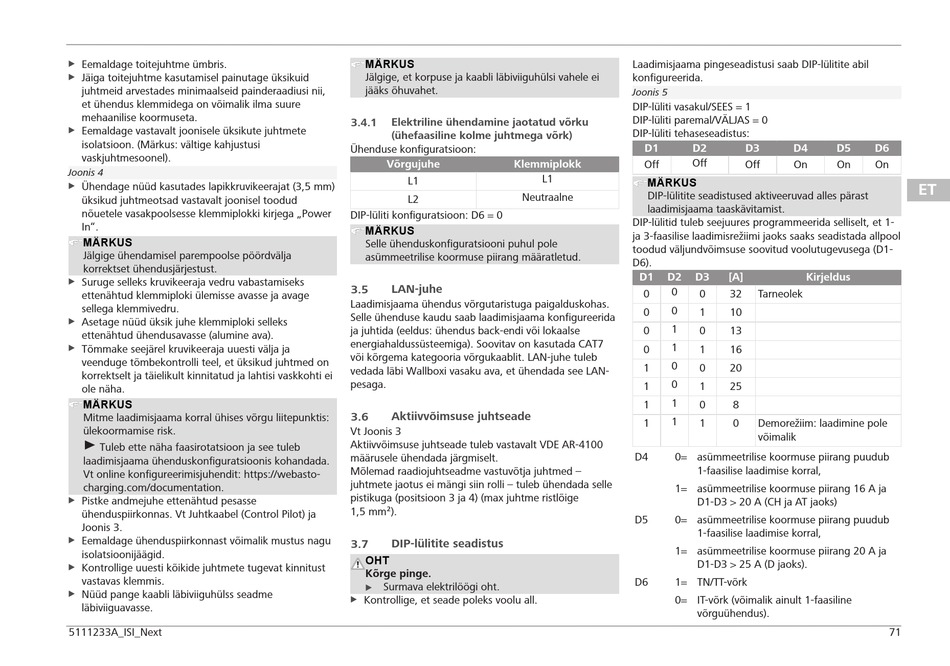

u Eemaldage toitejuhtme ümbris.
u Jäiga toitejuhtme kasutamisel painutage üksikuid
juhtmeid arvestades minimaalseid painderaadiusi nii,
et ühendus klemmidega on võimalik ilma suure
mehaanilise koormuseta.
Eemaldage vastavalt joonisele üksikute juhtmete
u
isolatsioon. (Märkus: vältige kahjustusi
vaskjuhtmesoonel).
Joonis 4
u Ühendage nüüd kasutades lapikkruvikeerajat (3,5 mm)
üksikud juhtmeotsad vastavalt joonisel toodud
nõuetele vasakpoolsesse klemmiplokki kirjega „Power
In".
MÄRKUS
Jälgige ühendamisel parempoolse pöördvälja
korrektset ühendusjärjestust.
Suruge selleks kruvikeeraja vedru vabastamiseks
u
ettenähtud klemmiploki ülemisse avasse ja avage
sellega klemmivedru.
u Asetage nüüd üksik juhe klemmiploki selleks
ettenähtud ühendusavasse (alumine ava).
Tõmmake seejärel kruvikeeraja uuesti välja ja
u
veenduge tõmbekontrolli teel, et üksikud juhtmed on
korrektselt ja täielikult kinnitatud ja lahtisi vaskkohti ei
ole näha.
MÄRKUS
Mitme laadimisjaama korral ühises võrgu liitepunktis:
ülekoormamise risk.
Tuleb ette näha faasirotatsioon ja see tuleb
laadimisjaama ühenduskonfiguratsioonis kohandada.
Vt online konfigureerimisjuhendit: https://webasto-
charging.com/documentation.
Pistke andmejuhe ettenähtud pesasse
u
ühenduspiirkonnas. Vt Juhtkaabel (Control Pilot) ja
Joonis 3.
u Eemaldage ühenduspiirkonnast võimalik mustus nagu
isolatsioonijäägid.
Kontrollige uuesti kõikide juhtmete tugevat kinnitust
u
vastavas klemmis.
u Nüüd pange kaabli läbiviiguhülss seadme
läbiviiguavasse.
5111233A_ISI_Next
MÄRKUS
Jälgige, et korpuse ja kaabli läbiviiguhülsi vahele ei
jääks õhuvahet.
Elektriline ühendamine jaotatud võrku
3.4.1
(ühefaasiline kolme juhtmega võrk)
Ühenduse konfiguratsioon:
Võrgujuhe Klemmiplokk
L1
Neutraalne
L2
DIP-lüliti konfiguratsioon: D6 = 0
MÄRKUS
Selle ühenduskonfiguratsiooni puhul pole
asümmeetrilise koormuse piirang määratletud.
LAN-juhe
3.5
Laadimisjaama ühendus võrgutaristuga paigalduskohas.
Selle ühenduse kaudu saab laadimisjaama konfigureerida
ja juhtida (eeldus: ühendus back-endi või lokaalse
energiahaldussüsteemiga). Soovitav on kasutada CAT7
või kõrgema kategooria võrgukaablit. LAN-juhe tuleb
vedada läbi Wallboxi vasaku ava, et ühendada see LAN-
pesaga.
Aktiivvõimsuse juhtseade
3.6
Vt Joonis 3
Aktiivvõimsuse juhtseade tuleb vastavalt VDE AR-4100
määrusele ühendada järgmiselt.
Mõlemad raadiojuhtseadme vastuvõtja juhtmed –
juhtmete jaotus ei mängi siin rolli – tuleb ühendada selle
pistikuga (positsioon 3 ja 4) (max juhtme ristlõige
1,5 mm²).
3.7 DIP-lülitite seadistus
OHT
Kõrge pinge.
Surmava elektrilöögi oht.
u
u Kontrollige, et seade poleks voolu all.
Laadimisjaama pingeseadistusi saab DIP-lülitite abil
konfigureerida.
Joonis 5
DIP-lüliti vasakul/SEES = 1
DIP-lüliti paremal/VÄLJAS = 0
DIP-lüliti tehaseseadistus:
D1 D2
Off
Off
L1
MÄRKUS
DIP-lülitite seadistused aktiveeruvad alles pärast
laadimisjaama taaskävitamist.
DIP-lülitid tuleb seejuures programmeerida selliselt, et 1-
ja 3-faasilise laadimisrežiimi jaoks saaks seadistada allpool
toodud väljundvõimsuse soovitud voolutugevusega (D1-
D6).
D1 D2 D3
0
0 0
0
0 1
1
0 0
1
0 1
0
1 0
0
1 1
1
1 0
1
1 1
D4 0= asümmeetrilise koormuse piirang puudub
1-faasilise laadimise korral,
1= asümmeetrilise koormuse piirang 16 A ja
D1-D3 > 20 A (CH ja AT jaoks)
D5 0= asümmeetrilise koormuse piirang puudub
1-faasilise laadimise korral,
1= asümmeetrilise koormuse piirang 20 A ja
D1-D3 > 25 A (D jaoks).
D6 1= TN/TT-võrk
0= IT-võrk (võimalik ainult 1-faasiline
võrguühendus).
D3 D4 D5 D6
Off On On On
[A] Kirjeldus
32 Tarneolek
10
13
16
20
25
8
0 Demorežiim: laadimine pole
võimalik
71
