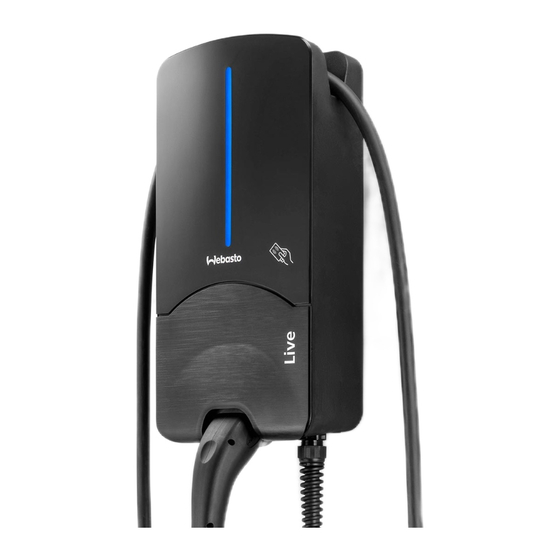

Webasto Live Konfigurationsanleitung
Vorschau ausblenden
Andere Handbücher für Live:
- Einbauanweisung (111 Seiten) ,
- Bedienungsanleitung (5 Seiten)
Verwandte Anleitungen für Webasto Live
Inhaltszusammenfassung für Webasto Live
- Seite 1 Configuration instructions / Konfigurationsanleitung Webasto Live Webasto Charging Solutions / Webasto Ladelösungen English Deutsch...
-
Seite 2: Inhaltsverzeichnis
Purchasing and setting up the Webasto Charging Live- App ................. 16 Access to the Webasto Charging Portal (basic package) ................ 17 Overview of Live Portal and Live Portal+ .... 17 Installation instructions for connectivity .... 17 Updating the app and the Webasto Charging Portal ................ 17 Adding additional RFID media........ -
Seite 3: About This Document
This signal word denotes a hazard with a low degree of n The Webasto Live charging station also meters the risk which, if not avoided, will lead to minor or moder- plug-in cycles of the charge coupling for service pur- ate injury. -
Seite 4: Warranty And Liability
Connection parameter: chapter 6.6.4, "Subitem „Dynamic Warranty and liability Load Management (DLM)“" on page 13 Webasto shall not accept liability for defects or damage due to 3 - SIM card slot for modem the failure to comply with the configuration instructions. This li-... -
Seite 5: Configuration Via The Integrated Configuration Hotspot
General operation of the configuration menu | 4 You are in the configuration menu of the Webasto Live. Enter your personal login password. NOTE The login password can be found on the label in the supplied manual (Login Password), see Fig. 3. -
Seite 6: Initial Startup
Initial startup Configure the following parameters before starting the first charging process of the Webasto Live, so that it can be used properly. To carry out the initial configuration, connect to the Webasto Live using the configuration hotspot, USB or LAN (see chapter 3, "Access to the configuration menu"... -
Seite 7: Configuration Menu
„Connection“ Modbus „Free Charging“ "Installation" „General“ "LAN" "OCPP" „General „Safety & Protection“ "Usb Security" "WLAN" „General“ „RFID Settings“ "HLC 15118" „Password“ „Wifi Configuration Hotspot“ „RFID Whitelist“ „Dynamic Load Management“ „System Information“ „Meter“ „Firmware Update“ 5110490B Configuration Instructions Webasto Live 7 / 19... -
Seite 8: Menu Item: „Network
„Mode for WLAN configuration“ ally chooses the best available network quality only if the SIM is The WLAN interface of the Webasto Live can only be used as a activated (this is done only when the Webasto Connectivity Ser- client for an existing network. -
Seite 9: Menu Item: "Backend
„Hotspot SSID“ „OCPP Mode“ An individual network name can be assigned so that the associ- Choice of OCPP standard of the Webasto Live to be used for ated Webasto Live configuration hotspot can be identified. communication with the respective backend. -
Seite 10: Menu Item: "Hems
Subitem „Free Charging“ „Disallow charging if OCPP queue full“ This menu item can be used to configure the Webasto Live so When this parameter is activated, an error is generated if the that charging processes can be started without user authentica- queue for OCPP messages is full. - Seite 11 „Enable local whitelist“ charging station occupied) as well as "Start transaction" and To limit access and use of the Webasto Live to a group of users, "Stop transaction" are sent to the backend. The transmitted there is the possibility to store RFID transponder for local activa- "Transaction ID"...
-
Seite 12: Menu Item: „Power
If recurring errors occur due to fluctuations in the current in- section be adjusted by the installer of the charging sta- tensity, Webasto Live can automatically send a message to an tion. OCPP backend or the Webasto Connectivity Service. This may be required by Support for remedying the error. - Seite 13 Parameter Value work ID. n Mode 4: “DLM Slave (Master-Fixed IP)“ "device ID" Choose this parameter to operate the Webasto Live as a slave in "Baudrate" 9600 a cluster. To detect the correct master its address must be con- "parity"...
- Seite 14 Point") and the rotation direction ("Phase rotation of the Charge Point") must be configured correctly in or- Enter the ID of the charging cluster that the Webasto Live der to enable a distribution with phase accuracy. should connect to here. The Webasto Live then establishes a connection to the corresponding master charging station.
-
Seite 15: Menu Item: "System
Default value: „Off“ „UTC time for housekeeping reboot“ „USB Config update“ The Webasto Live has an automatic restart function for when The USB stick-based configuration allows you to prepare a USB the charging station has not restarted within the last 30 days. -
Seite 16: Connectivity (If Part Of The Product)
7 | Connectivity (if part of the product) The Webasto Live has the function for resetting all configura- 6.7.4 Subitem „System Information“ tions made back to the factory settings. This is done, for ex- The "System information" provides you with information about ample, using the number of the RFID media that is supplied and the firmware versions of the individual system components. -
Seite 17: Glossary
You can add additional 'Live Access' RFID media in the LiveApp (ChargePointID) and in the Live Portal. Additional RFID media are added in the Live Portal on the start page by clicking on "+". The RFID media FIFO „first in, first out“... -
Seite 18: Checklist For Configuring A Webasto Live Charging Station
Development stage in the mobile phone technology for data transmission The initial installation process is now complete. Your Webasto Live can be used for charging electric vehicles. Other functions OCPP „Open Charge Point Pro- Wireless identification for operating the charging station are described in this docu- tocol“... - Seite 19 Beziehen und einrichten der Webasto Charging Li- veApp.............. 17 Zugang zum Webasto Charging Portal (Basic Paket) ................ 17 Live Portal und Live Portal+ im Überblick.... 17 Installationshinweise für Konnektivität ..... 17 Aktualisierung der App bzw. des Webasto Charging Portals .............. 17 Hinzufügen weiterer RFID-Medien ......
-
Seite 20: Zu Diesem Dokument
VORSICHT schützen. Das Signalwort bezeichnet eine Gefährdung mit einem n Die Ladestation Webasto Live zählt für Servicezwecke niedrigen Risikograd, die, wenn sie nicht vermieden die Steckzyklen der Ladekupplung mit, und gibt nach wird, eine geringfügige oder mäßige Verletzung zur Fol- 10.000 Steckzyklen einen Hinweis in der Weboberflä-... -
Seite 21: Sicherheitshinweise Für Die Konfiguration
Datenschnittstellen. Dieser Bereich ist durch Anschluss für die USB-Verbindung zu einem Computer zur Kon- eine Kunststofftrennwand vom Energieanschlussbereich abge- figuration der Webasto Live. Der USB-Anschluss hat die Funkti- trennt. on einer Netzwerkschnittstelle, über welche das Konfigurations- menü erreicht werden kann. -
Seite 22: Konfiguration Über Den Integrierten Konfigurations-Hotspot
Öffnen Sie den Browser Ihres Laptops und geben Sie folgen- de IP-Adresse in die Adressleiste ein: 192.168.123.123 Sie befinden sich im Konfigurationsmenü der Webasto Live. Geben Sie Ihr persönliches Login-Passwort ein. HINWEIS Das Login-Passwort entnehmen Sie dem Aufkleber im mitgelieferten Handbuch (Login Password), siehe Abb. -
Seite 23: Erstinbetriebnahme
Benutzbarkeit kommen. Erstinbetriebnahme Konfigurieren Sie nachfolgende Parameter vor dem ersten Lade- vorgang der Webasto Live, damit diese ordnungsgemäß genutzt werden kann. Um die Erstkonfiguration durchzuführen verbin- den Sie sich via Konfigurations-Hotspot, USB oder LAN mit der Webasto Live (siehe Kapitel 3, "Zugriff auf das Konfigurations- menü"... -
Seite 24: Konfigurationsmenü
„Installation“ „Zusammenfassung“ den“ „LAN“ „OCPP“ „Zusammenfas- „Sicherheit & Schutz“ „Usb Security“ sung „WLAN“ „Zusammen- „RFID Einstellun- „HLC 15118“ „Passwort“ fassung“ gen“ „WLAN Konfigurationshots- „RFID Whiteliste“ „Dynamisches Lastmanage- „Systeminformation“ pot“ ment“ „Energiezähler“ „Firmwareaktualisie- rung“ 5110490B Konfigurationsanleitung Webasto Live 7 / 20... -
Seite 25: Menüpunkt: „Netzwerk
SIM-Karte ausgeliefert, welche nach Aktivie- eine eindeutige Zuordnung im Netzwerk zu ermögli- rung für die Kommunikation des Webasto Connectivity Services chen. genutzt wird. Zur Anbindung der Webasto Live an ein anderes OCPP-Backend ist es erforderlich, eine andere SIM-Karte zu ver- 6.2.3 Unterpunkt „WLAN“... -
Seite 26: Menüpunkt: „Backend
„Hotspot verwenden“ OCPP Über den Parameter kann der Konfigurations-Hotspot der We- Die Webasto Live lässt sich über OCPP mit den Backends ver- basto Live deaktiviert werden. schiedener Anbieter verbinden. Im Auslieferungszustand ist die n Setzen Sie den Parameter auf „Aus“, um den Hotspot zu Ladestation mit den Parametern für den Webasto Connectivity... -
Seite 27: Menüpunkt: „Hems
6 | Konfigurationsmenü Liste von zugelassenen IP’s, die Anfragen an die Ladestation die Dauer, die eine Webasto Live für die Einwahl in das Mobil- über SOAP senden können. funknetz und den Aufbau der Verbindung zum Backend abwar- tet. „Öffentliche IP des Ladepunkts“... - Seite 28 Über diesen Parameter kann der Zeitraum in Sekunden konfigu- Backend übermittelt (z.B. Ladestation belegt). Es werden keine riert werden, in dem die Webasto Live im Zustand „Bereit“ ver- „Start Transaktion“ oder „Stop Transaktion“ Nachrichten an das weilt, bis ein Fahrzeug angesteckt wird, nachdem eine erfolgrei- Backend übertragen.
-
Seite 29: Menüpunkt: „Leistung
Fahrzeug zur Ladung signalisiert wird. Der Parameter darf Webasto empfiehlt die Administration mehrerer Webas- nicht höher sein als die vor der Ladestation installierten Siche- to Live über den Webasto Connectivity Service oder ein rungsautomaten erlauben und über die Anschlussleitung und anderes OCPP-Backend vorzunehmen. Nur so ist ge- Ladekabel zur Verfügung gestellt werden darf. - Seite 30 Modus 3: „DLM Slave (Master-Auto-Discovery)“ sich um einen zukünftigen Standard, welcher von We- Wählen Sie diesen Parameter, um die Webasto Live als Slave in basto bereits heute in der Webasto Live unterstützt ein Ladecluster einzubinden. Die Webasto Live sucht sich auto- wird.
- Seite 31 „Mittelwertbildung der externen Last Länge“ (aktuell keine „Externe Zählerunterstützung“ Auswahl möglich) Die Webasto Live unterstützt die Integration eines externen Vor- Konfigurieren Sie über diesen Parameter das Zeitintervall, in gabewerts für das lokale Lastmanagement. Verbinden Sie hierzu dem der externe Energiezähler der Master Ladestation Mess- den externen Energiezähler mit der Master Ladestation für das...
-
Seite 32: Menüpunkt: „System
Tragen Sie hier die ID des Ladeclusters ein, mit dem sich die We- 6.7.1 Unterpunkt „USB Security“ basto Live verbinden soll. Die Webasto Live baut anschließend „USB Field Engineer“ automatisch eine Verbindung zur entsprechenden Master Lade- Ermöglicht Diagnose und Konfiguration der Ladestation über station auf. - Seite 33 Ein weiterer USB-Stick schaltet die Option „Kostenloses La- „Werksrückstellung durch RFID“ den“ ein. Die Webasto Live verfügt über die Funktion, alle vorgenomme- nen Konfigurationen auf Werkseinstellungen zurückzusetzen. Auf dem USB-Stick eine Textdatei mit dem Namen Dies geschieht z.B. mittels der mitgelieferten und hier hinterleg- USB_PASSWORD im Stammverzeichnis anlegen.
-
Seite 34: Konnektivität (Falls Teil Des Produktes)
Stellen Sie vor dem Update sicher, dass gerade kein La- webbasierten ‚Webasto Charging Portal‘. Der Onboarding Pro- devorgang durchgeführt wird und die Ladestation sich zess Ihrer Webasto Live wird über den Kauf im Webasto Online im Zustand Standby befindet. Shop gestartet. Alternativ kann das Onboarding Ihrer Webasto Firmwareupdate über Konfigurationsmenü:... -
Seite 35: Hinzufügen Weiterer Rfid-Medien
Bedeutung Beschreibung EDGE „Enhanced Data Rates for Entwicklungsstufe für die In der LiveApp bzw. im Live Portal können Sie weitere RFID- GSM“ Datenübertragung im Medien ‚Live Access‘ hinzufügen. Das Hinzufügen weiterer RFID- Mobilfunk Medien im Live Portal erfolgt über die Startseite durch den Klick auf „+“. -
Seite 36: Checkliste Konfiguration Ladestation Webasto Live
Unterpunkt „WLAN Konfigurationshotspot“ – „Verschlüs- selung“ Unterpunkt „WLAN Konfigurationshotspot“ – „Passwort des Hotspots“ Die Erstinstallation ist nun abgeschlossen. Ihre Webasto Live kann für das Laden von Elektrofahrzeugen genutzt werden. Weitere Funktionen zum Betrieb der Ladestation sind in diesem Dokument beschrieben. - Seite 37 These are the original instructions. The German language is binding. You can request your language if it is missing. The telephone number of each country can be found in the Webasto ser- vice centre leaflet or the website of the respective Webasto representative of your country.
