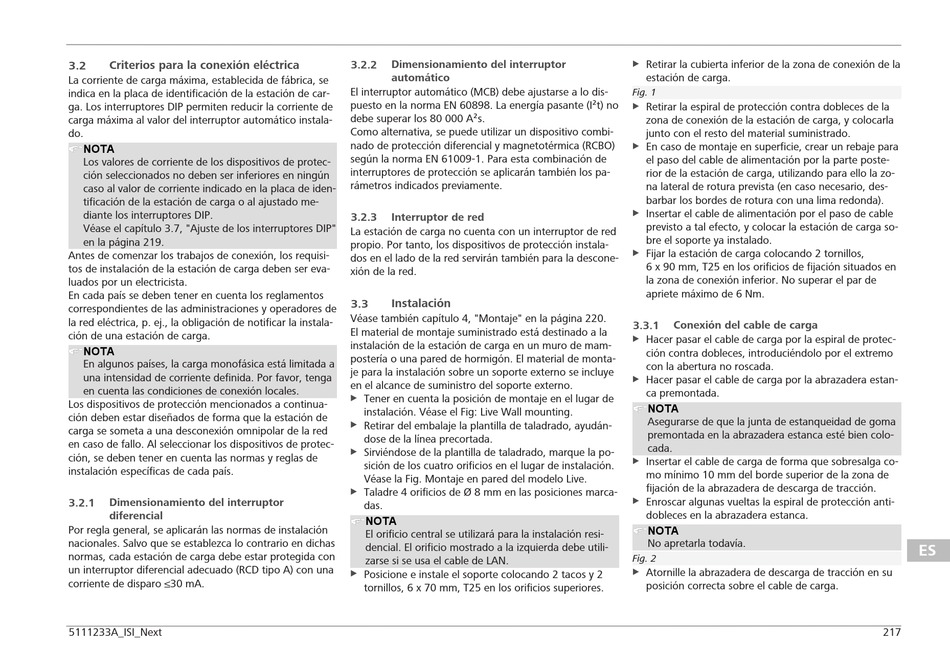

3.2 Criterios para la conexión eléctrica
La corriente de carga máxima, establecida de fábrica, se
indica en la placa de identificación de la estación de car-
ga. Los interruptores DIP permiten reducir la corriente de
carga máxima al valor del interruptor automático instala-
do.
NOTA
Los valores de corriente de los dispositivos de protec-
ción seleccionados no deben ser inferiores en ningún
caso al valor de corriente indicado en la placa de iden-
tificación de la estación de carga o al ajustado me-
diante los interruptores DIP.
Véase el capítulo 3.7, "Ajuste de los interruptores DIP"
en la página 219.
Antes de comenzar los trabajos de conexión, los requisi-
tos de instalación de la estación de carga deben ser eva-
luados por un electricista.
En cada país se deben tener en cuenta los reglamentos
correspondientes de las administraciones y operadores de
la red eléctrica, p. ej., la obligación de notificar la instala-
ción de una estación de carga.
NOTA
En algunos países, la carga monofásica está limitada a
una intensidad de corriente definida. Por favor, tenga
en cuenta las condiciones de conexión locales.
Los dispositivos de protección mencionados a continua-
ción deben estar diseñados de forma que la estación de
carga se someta a una desconexión omnipolar de la red
en caso de fallo. Al seleccionar los dispositivos de protec-
ción, se deben tener en cuenta las normas y reglas de
instalación específicas de cada país.
Dimensionamiento del interruptor
3.2.1
diferencial
Por regla general, se aplicarán las normas de instalación
nacionales. Salvo que se establezca lo contrario en dichas
normas, cada estación de carga debe estar protegida con
un interruptor diferencial adecuado (RCD tipo A) con una
corriente de disparo ≤30 mA.
5111233A_ISI_Next
3.2.2 Dimensionamiento del interruptor
automático
El interruptor automático (MCB) debe ajustarse a lo dis-
puesto en la norma EN 60898. La energía pasante (I²t) no
debe superar los 80 000 A²s.
Como alternativa, se puede utilizar un dispositivo combi-
nado de protección diferencial y magnetotérmica (RCBO)
según la norma EN 61009-1. Para esta combinación de
interruptores de protección se aplicarán también los pa-
rámetros indicados previamente.
Interruptor de red
3.2.3
La estación de carga no cuenta con un interruptor de red
propio. Por tanto, los dispositivos de protección instala-
dos en el lado de la red servirán también para la descone-
xión de la red.
3.3 Instalación
Véase también capítulo 4, "Montaje" en la página 220.
El material de montaje suministrado está destinado a la
instalación de la estación de carga en un muro de mam-
postería o una pared de hormigón. El material de monta-
je para la instalación sobre un soporte externo se incluye
en el alcance de suministro del soporte externo.
Tener en cuenta la posición de montaje en el lugar de
u
instalación. Véase el Fig: Live Wall mounting.
u Retirar del embalaje la plantilla de taladrado, ayudán-
dose de la línea precortada.
u Sirviéndose de la plantilla de taladrado, marque la po-
sición de los cuatro orificios en el lugar de instalación.
Véase la Fig. Montaje en pared del modelo Live.
u Taladre 4 orificios de Ø 8 mm en las posiciones marca-
das.
NOTA
El orificio central se utilizará para la instalación resi-
dencial. El orificio mostrado a la izquierda debe utili-
zarse si se usa el cable de LAN.
u Posicione e instale el soporte colocando 2 tacos y 2
tornillos, 6 x 70 mm, T25 en los orificios superiores.
u Retirar la cubierta inferior de la zona de conexión de la
estación de carga.
Fig. 1
u Retirar la espiral de protección contra dobleces de la
zona de conexión de la estación de carga, y colocarla
junto con el resto del material suministrado.
u En caso de montaje en superficie, crear un rebaje para
el paso del cable de alimentación por la parte poste-
rior de la estación de carga, utilizando para ello la zo-
na lateral de rotura prevista (en caso necesario, des-
barbar los bordes de rotura con una lima redonda).
u Insertar el cable de alimentación por el paso de cable
previsto a tal efecto, y colocar la estación de carga so-
bre el soporte ya instalado.
u Fijar la estación de carga colocando 2 tornillos,
6 x 90 mm, T25 en los orificios de fijación situados en
la zona de conexión inferior. No superar el par de
apriete máximo de 6 Nm.
3.3.1 Conexión del cable de carga
u Hacer pasar el cable de carga por la espiral de protec-
ción contra dobleces, introduciéndolo por el extremo
con la abertura no roscada.
u Hacer pasar el cable de carga por la abrazadera estan-
ca premontada.
NOTA
Asegurarse de que la junta de estanqueidad de goma
premontada en la abrazadera estanca esté bien colo-
cada.
u Insertar el cable de carga de forma que sobresalga co-
mo mínimo 10 mm del borde superior de la zona de
fijación de la abrazadera de descarga de tracción.
u Enroscar algunas vueltas la espiral de protección anti-
dobleces en la abrazadera estanca.
NOTA
No apretarla todavía.
Fig. 2
u Atornille la abrazadera de descarga de tracción en su
posición correcta sobre el cable de carga.
