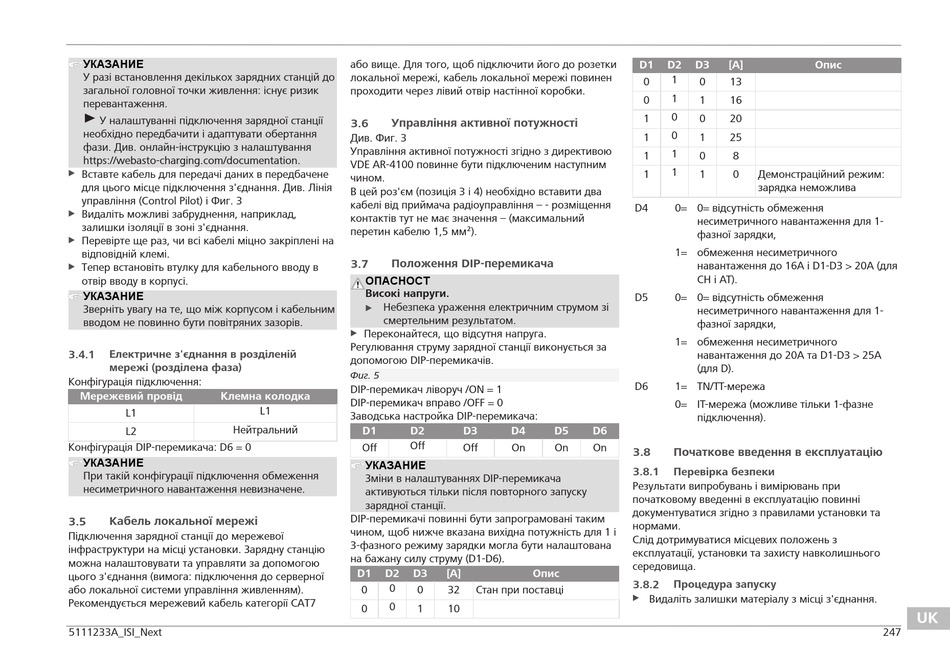

УКАЗАНИЕ
У разі встановлення декількох зарядних станцій до
загальної головної точки живлення: існує ризик
перевантаження.
У налаштуванні підключення зарядної станції
необхідно передбачити і адаптувати обертання
фази. Див. онлайн-інструкцію з налаштування
https://webasto-charging.com/documentation.
Вставте кабель для передачі даних в передбачене
u
для цього місце підключення з'єднання. Див. Лінія
управління (Control Pilot) і Фиг. 3
u Видаліть можливі забруднення, наприклад,
залишки ізоляції в зоні з'єднання.
Перевірте ще раз, чи всі кабелі міцно закріплені на
u
відповідній клемі.
u Тепер встановіть втулку для кабельного вводу в
отвір вводу в корпусі.
УКАЗАНИЕ
Зверніть увагу на те, що між корпусом і кабельним
вводом не повинно бути повітряних зазорів.
3.4.1 Електричне з'єднання в розділеній
мережі (розділена фаза)
Конфігурація підключення:
Мережевий провід Клемна колодка
L1
Нейтральний
L2
Конфігурація DIP-перемикача: D6 = 0
УКАЗАНИЕ
При такій конфігурації підключення обмеження
несиметричного навантаження невизначене.
Кабель локальної мережі
3.5
Підключення зарядної станції до мережевої
інфраструктури на місці установки. Зарядну станцію
можна налаштовувати та управляти за допомогою
цього з'єднання (вимога: підключення до серверної
або локальної системи управління живленням).
Рекомендується мережевий кабель категорії CAT7
5111233A_ISI_Next
або вище. Для того, щоб підключити його до розетки
локальної мережі, кабель локальної мережі повинен
проходити через лівий отвір настінної коробки.
3.6 Управління активної потужності
Див. Фиг. 3
Управління активної потужності згідно з директивою
VDE AR-4100 повинне бути підключеним наступним
чином.
В цей роз'єм (позиція 3 і 4) необхідно вставити два
кабелі від приймача радіоуправління – - розміщення
контактів тут не має значення – (максимальний
перетин кабелю 1,5 мм²).
3.7 Положення DIP-перемикача
ОПАСНОСТ
Високі напруги.
Небезпека ураження електричним струмом зі
u
смертельним результатом.
u Переконайтеся, що відсутня напруга.
Регулювання струму зарядної станції виконується за
допомогою DIP-перемикачів.
Фиг. 5
DIP-перемикач ліворуч /ON = 1
DIP-перемикач вправо /OFF = 0
L1
Заводська настройка DIP-перемикача:
D1 D2
Off
Off
УКАЗАНИЕ
Зміни в налаштуваннях DIP-перемикача
активуються тільки після повторного запуску
зарядної станції.
DIP-перемикачі повинні бути запрограмовані таким
чином, щоб нижче вказана вихідна потужність для 1 і
3-фазного режиму зарядки могла бути налаштована
на бажану силу струму (D1-D6).
D1 D2 D3
0
0 0
0
0 1
D3 D4 D5 D6
Off On On On
[А] Опис
32 Стан при поставці
10
D1 D2 D3 [А]
1
0 0 13
1
0 1 16
0
1 0 20
0
1 1 25
1
1 0 8
1
1 1 0 Демонстраційний режим:
зарядка неможлива
D4 0= 0= відсутність обмеження
несиметричного навантаження для 1-
фазної зарядки,
1= обмеження несиметричного
навантаження до 16A і D1-D3 > 20A (для
CH і AT).
D5 0= 0= відсутність обмеження
несиметричного навантаження для 1-
фазної зарядки,
1= обмеження несиметричного
навантаження до 20A та D1-D3 > 25A
(для D).
D6 1= TN/TT-мережа
0= IT-мережа (можливе тільки 1-фазне
підключення).
3.8 Початкове введення в експлуатацію
3.8.1 Перевірка безпеки
Результати випробувань і вимірювань при
початковому введенні в експлуатацію повинні
документуватися згідно з правилами установки та
нормами.
Слід дотримуватися місцевих положень з
експлуатації, установки та захисту навколишнього
середовища.
3.8.2 Процедура запуску
Видаліть залишки матеріалу з місці з'єднання.
u
Опис
