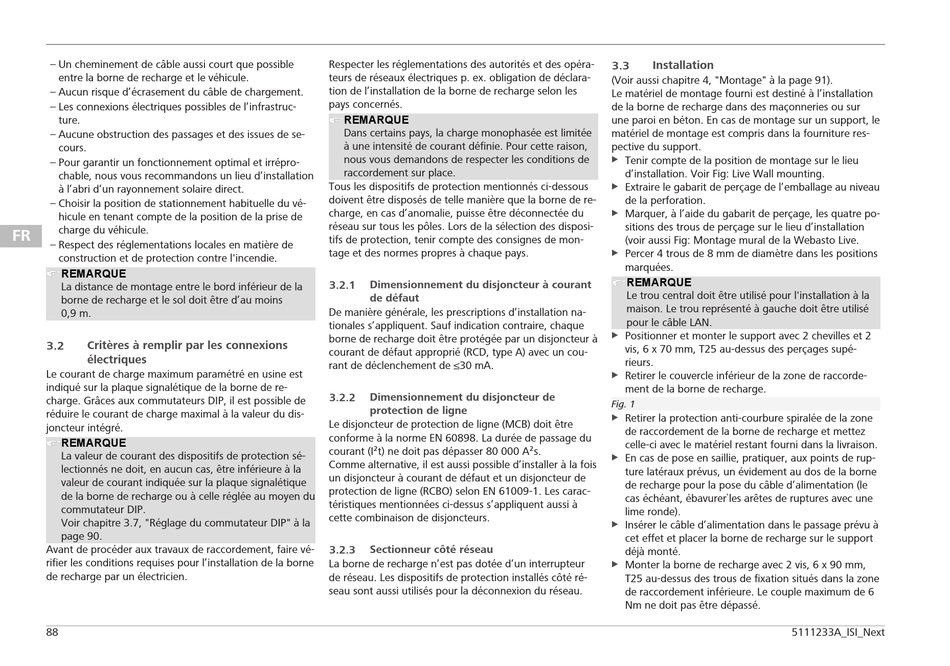

– Un cheminement de câble aussi court que possible
entre la borne de recharge et le véhicule.
– Aucun risque d'écrasement du câble de chargement.
– Les connexions électriques possibles de l'infrastruc-
ture.
– Aucune obstruction des passages et des issues de se-
cours.
– Pour garantir un fonctionnement optimal et irrépro-
chable, nous vous recommandons un lieu d'installation
à l'abri d'un rayonnement solaire direct.
– Choisir la position de stationnement habituelle du vé-
hicule en tenant compte de la position de la prise de
charge du véhicule.
FR
– Respect des réglementations locales en matière de
construction et de protection contre l'incendie.
REMARQUE
La distance de montage entre le bord inférieur de la
borne de recharge et le sol doit être d'au moins
0,9 m.
Critères à remplir par les connexions
3.2
électriques
Le courant de charge maximum paramétré en usine est
indiqué sur la plaque signalétique de la borne de re-
charge. Grâces aux commutateurs DIP, il est possible de
réduire le courant de charge maximal à la valeur du dis-
joncteur intégré.
REMARQUE
La valeur de courant des dispositifs de protection sé-
lectionnés ne doit, en aucun cas, être inférieure à la
valeur de courant indiquée sur la plaque signalétique
de la borne de recharge ou à celle réglée au moyen du
commutateur DIP.
Voir chapitre 3.7, "Réglage du commutateur DIP" à la
page 90.
Avant de procéder aux travaux de raccordement, faire vé-
rifier les conditions requises pour l'installation de la borne
de recharge par un électricien.
88
Respecter les réglementations des autorités et des opéra-
teurs de réseaux électriques p. ex. obligation de déclara-
tion de l'installation de la borne de recharge selon les
pays concernés.
REMARQUE
Dans certains pays, la charge monophasée est limitée
à une intensité de courant définie. Pour cette raison,
nous vous demandons de respecter les conditions de
raccordement sur place.
Tous les dispositifs de protection mentionnés ci-dessous
doivent être disposés de telle manière que la borne de re-
charge, en cas d'anomalie, puisse être déconnectée du
réseau sur tous les pôles. Lors de la sélection des disposi-
tifs de protection, tenir compte des consignes de mon-
tage et des normes propres à chaque pays.
Dimensionnement du disjoncteur à courant
3.2.1
de défaut
De manière générale, les prescriptions d'installation na-
tionales s'appliquent. Sauf indication contraire, chaque
borne de recharge doit être protégée par un disjoncteur à
courant de défaut approprié (RCD, type A) avec un cou-
rant de déclenchement de ≤30 mA.
Dimensionnement du disjoncteur de
3.2.2
protection de ligne
Le disjoncteur de protection de ligne (MCB) doit être
conforme à la norme EN 60898. La durée de passage du
courant (I²t) ne doit pas dépasser 80 000 A²s.
Comme alternative, il est aussi possible d'installer à la fois
un disjoncteur à courant de défaut et un disjoncteur de
protection de ligne (RCBO) selon EN 61009-1. Les carac-
téristiques mentionnées ci-dessus s'appliquent aussi à
cette combinaison de disjoncteurs.
3.2.3 Sectionneur côté réseau
La borne de recharge n'est pas dotée d'un interrupteur
de réseau. Les dispositifs de protection installés côté ré-
seau sont aussi utilisés pour la déconnexion du réseau.
3.3 Installation
(Voir aussi chapitre 4, "Montage" à la page 91).
Le matériel de montage fourni est destiné à l'installation
de la borne de recharge dans des maçonneries ou sur
une paroi en béton. En cas de montage sur un support, le
matériel de montage est compris dans la fourniture res-
pective du support.
u Tenir compte de la position de montage sur le lieu
d'installation. Voir Fig: Live Wall mounting.
Extraire le gabarit de perçage de l'emballage au niveau
u
de la perforation.
u Marquer, à l'aide du gabarit de perçage, les quatre po-
sitions des trous de perçage sur le lieu d'installation
(voir aussi Fig: Montage mural de la Webasto Live.
u Percer 4 trous de 8 mm de diamètre dans les positions
marquées.
REMARQUE
Le trou central doit être utilisé pour l'installation à la
maison. Le trou représenté à gauche doit être utilisé
pour le câble LAN.
u Positionner et monter le support avec 2 chevilles et 2
vis, 6 x 70 mm, T25 au-dessus des perçages supé-
rieurs.
Retirer le couvercle inférieur de la zone de raccorde-
u
ment de la borne de recharge.
Fig. 1
u Retirer la protection anti-courbure spiralée de la zone
de raccordement de la borne de recharge et mettez
celle-ci avec le matériel restant fourni dans la livraison.
u En cas de pose en saillie, pratiquer, aux points de rup-
ture latéraux prévus, un évidement au dos de la borne
de recharge pour la pose du câble d'alimentation (le
cas échéant, ébavurer`les arêtes de ruptures avec une
lime ronde).
Insérer le câble d'alimentation dans le passage prévu à
u
cet effet et placer la borne de recharge sur le support
déjà monté.
u Monter la borne de recharge avec 2 vis, 6 x 90 mm,
T25 au-dessus des trous de fixation situés dans la zone
de raccordement inférieure. Le couple maximum de 6
Nm ne doit pas être dépassé.
