Mechanische Installation
5.
Das thermoMETER TIM 8 und der thermoIMAGER TIM 40 / TIM 41 sind mit einem metrischen M30x1-Ge-
winde ausgestattet und können entweder direkt über dieses Gewinde oder mit Hilfe der Sechskantmutter
(Standard) und eines justierbaren Montagewinkels
richtungen installiert werden.
5.1

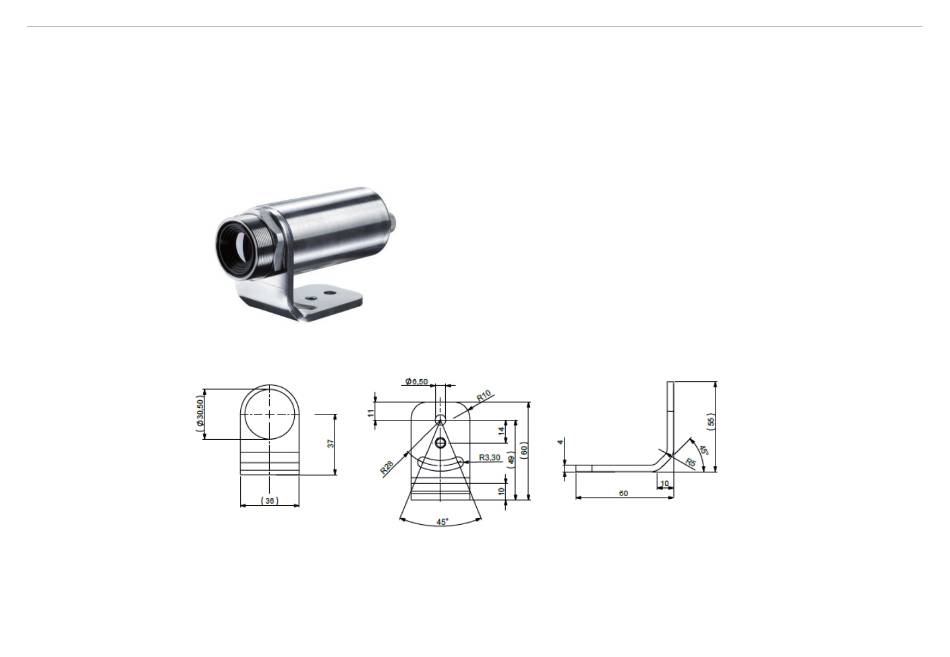

Abb. 6 thermoMETER TIM 8 / thermoIMAGER TIM 40 / TIM 41 mit Montagewinkel
Abb. 7 Montagewinkel, justierbar in einer Achse, mit Stativgewinde
i
thermoMETER TIM 8 / thermoIMAGER TIM 40 / TIM 41
Mechanische Installation
Maßzeichnungen
Für eine korrekte Orientierung muss der USB-Anschluss auf der linken Seite und der PIF-Anschluss auf
der rechten Seite
sein, siehe Abb. 8, siehe Abb. 9, siehe Abb.
(Standard), siehe Abb.
7, an vorhandenen Montagevor-
10.
Seite 23
