Mechanische Installation
6.
Mechanische Installation
Die thermoMETER CT-Sensoren verfügen über ein metrisches M12x1-Gewinde und lassen sich entweder direkt über das
Sensorgewinde oder mit Hilfe der mitgelieferten Sechskantmutter an vorhandene Montagevorrichtungen installieren. Als
Zubehör sind verschiedene Montagewinkel und -vorrichtungen erhältlich, die das Ausrichten des Sensors auf das Objekt
erleichtern.
Die thermoMETER CTH- und CTP-Sensoren werden mit Massivgehäuse geliefert und können über das M18x1-Gewinde
installiert
werden, siehe Abb.
i
Alle Zubehörteile können unter Verwendung der in Klammern [ ] angegebenen Artikelnummern bestellt werden.
max. 3

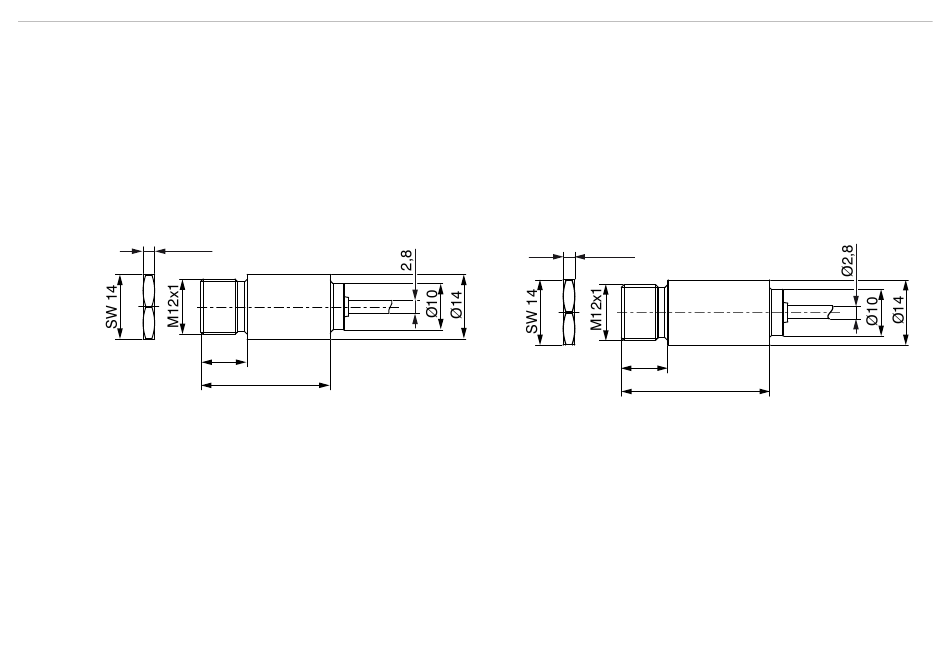

Abb. 2 Maßzeichnung Sensor, Abmessungen in mm,
nicht maßstabsgetreu
thermoMETER CT
4.
10
28
max. 3
10
32
Abb. 3 Maßzeichnung Sensor mit integrierter CF-Linse,
Abmessungen in mm, nicht maßstabsgetreu
Seite 30
