Mycom S CPM153
Endress+Hauser
6.6.15
Sonderfunktionen – Chemoclean
®
Chemoclean
ist ein System zur automatischen Reinigung von pH-/Redox-Elektroden. Über zwei
Kontakte wird über den Injektor (z.B. CYR10) Wasser und Reiniger zur Elektrode gefördert.
1
2
3
5

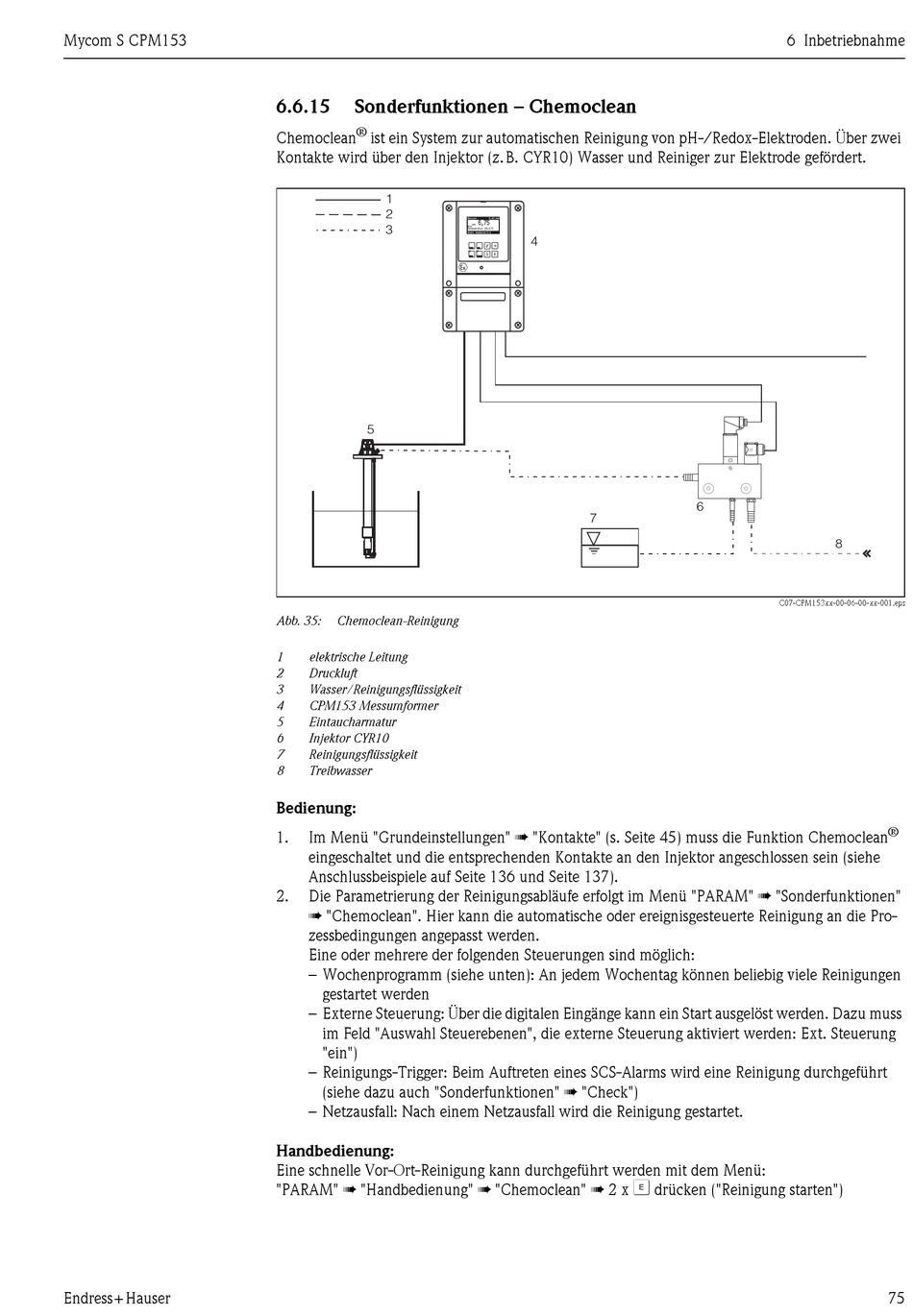

Abb. 35:
Chemoclean-Reinigung
1
elektrische Leitung
2
Druckluft
3
Wasser/Reinigungsflüssigkeit
4
CPM153 Messumformer
5
Eintaucharmatur
6
Injektor CYR10
7
Reinigungsflüssigkeit
8
Treibwasser
Bedienung:
Im Menü "Grundeinstellungen" ➠ "Kontakte" (s. Seite 45) muss die Funktion Chemoclean
1.
eingeschaltet und die entsprechenden Kontakte an den Injektor angeschlossen sein (siehe
Anschlussbeispiele auf Seite 136 und Seite 137).
Die Parametrierung der Reinigungsabläufe erfolgt im Menü "PARAM" ➠ "Sonderfunktionen"
2.
➠ "Chemoclean". Hier kann die automatische oder ereignisgesteuerte Reinigung an die Pro-
zessbedingungen angepasst werden.
Eine oder mehrere der folgenden Steuerungen sind möglich:
– Wochenprogramm (siehe unten): An jedem Wochentag können beliebig viele Reinigungen
gestartet werden
– Externe Steuerung: Über die digitalen Eingänge kann ein Start ausgelöst werden. Dazu muss
im Feld "Auswahl Steuerebenen", die externe Steuerung aktiviert werden: Ext. Steuerung
"ein")
– Reinigungs-Trigger: Beim Auftreten eines SCS-Alarms wird eine Reinigung durchgeführt
(siehe dazu auch "Sonderfunktionen" ➠ "Check")
– Netzausfall: Nach einem Netzausfall wird die Reinigung gestartet.
Handbedienung:
Eine schnelle Vor-Ort-Reinigung kann durchgeführt werden mit dem Menü:
"PARAM" ➠ "Handbedienung" ➠ "Chemoclean" ➠ 2 x
4
MEAS
CAL
DIAG
PARAM
7
F
6 Inbetriebnahme
6
C07-CPM153xx-00-06-00-xx-001.eps
drücken ("Reinigung starten")
8
®
75
