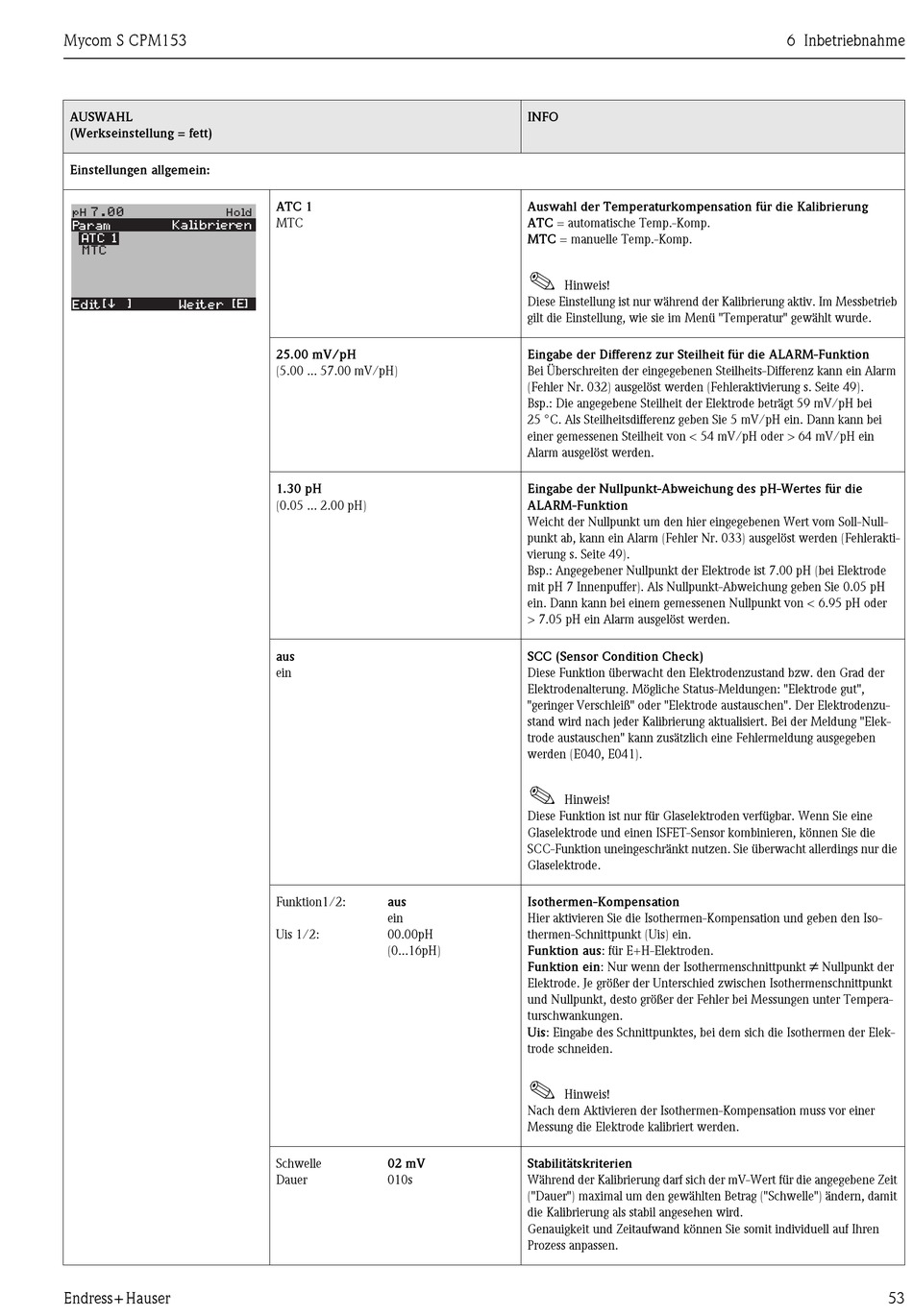

Endress+Hauser Mycom S CPM153 Betriebsanleitung Seite 53

Mycom S CPM153
AUSWAHL
(Werkseinstellung = fett)
Einstellungen allgemein:
7.00
pH Hold
Param Kalibrieren
ATC 1
MTC
Edit [¯ ] [E ]
Weiter
Endress+Hauser
ATC 1
MTC
25.00 mV/pH
(5.00 ... 57.00 mV/pH)
1.30 pH
(0.05 ... 2.00 pH)
aus
ein
Funktion1/2: aus
ein
Uis 1/2: 00.00pH
(0...16pH)
Schwelle 02 mV
Dauer 010s
INFO
Auswahl der Temperaturkompensation für die Kalibrierung
ATC = automatische Temp.-Komp.
MTC = manuelle Temp.-Komp.
!
Hinweis!
Diese Einstellung ist nur während der Kalibrierung aktiv. Im Messbetrieb
gilt die Einstellung, wie sie im Menü "Temperatur" gewählt wurde.
Eingabe der Differenz zur Steilheit für die ALARM-Funktion
Bei Überschreiten der eingegebenen Steilheits-Differenz kann ein Alarm
(Fehler Nr. 032) ausgelöst werden (Fehleraktivierung s. Seite 49).
Bsp.: Die angegebene Steilheit der Elektrode beträgt 59 mV/pH bei
25 °C. Als Steilheitsdifferenz geben Sie 5 mV/pH ein. Dann kann bei
einer gemessenen Steilheit von < 54 mV/pH oder > 64 mV/pH ein
Alarm ausgelöst werden.
Eingabe der Nullpunkt-Abweichung des pH-Wertes für die
ALARM-Funktion
Weicht der Nullpunkt um den hier eingegebenen Wert vom Soll-Null-
punkt ab, kann ein Alarm (Fehler Nr. 033) ausgelöst werden (Fehlerakti-
vierung s. Seite 49).
Bsp.: Angegebener Nullpunkt der Elektrode ist 7.00 pH (bei Elektrode
mit pH 7 Innenpuffer). Als Nullpunkt-Abweichung geben Sie 0.05 pH
ein. Dann kann bei einem gemessenen Nullpunkt von < 6.95 pH oder
> 7.05 pH ein Alarm ausgelöst werden.
SCC (Sensor Condition Check)
Diese Funktion überwacht den Elektrodenzustand bzw. den Grad der
Elektrodenalterung. Mögliche Status-Meldungen: "Elektrode gut",
"geringer Verschleiß" oder "Elektrode austauschen". Der Elektrodenzu-
stand wird nach jeder Kalibrierung aktualisiert. Bei der Meldung "Elek-
trode austauschen" kann zusätzlich eine Fehlermeldung ausgegeben
werden (E040, E041).
!
Hinweis!
Diese Funktion ist nur für Glaselektroden verfügbar. Wenn Sie eine
Glaselektrode und einen ISFET-Sensor kombinieren, können Sie die
SCC-Funktion uneingeschränkt nutzen. Sie überwacht allerdings nur die
Glaselektrode.
Isothermen-Kompensation
Hier aktivieren Sie die Isothermen-Kompensation und geben den Iso-
thermen-Schnittpunkt (Uis) ein.
Funktion aus: für E+H-Elektroden.
Funktion ein: Nur wenn der Isothermenschnittpunkt
Elektrode. Je größer der Unterschied zwischen Isothermenschnittpunkt
und Nullpunkt, desto größer der Fehler bei Messungen unter Tempera-
turschwankungen.
Uis: Eingabe des Schnittpunktes, bei dem sich die Isothermen der Elek-
trode schneiden.
!
Hinweis!
Nach dem Aktivieren der Isothermen-Kompensation muss vor einer
Messung die Elektrode kalibriert werden.
Stabilitätskriterien
Während der Kalibrierung darf sich der mV-Wert für die angegebene Zeit
("Dauer") maximal um den gewählten Betrag ("Schwelle") ändern, damit
die Kalibrierung als stabil angesehen wird.
Genauigkeit und Zeitaufwand können Sie somit individuell auf Ihren
Prozess anpassen.
6 Inbetriebnahme
≠
Nullpunkt der
