Messen
7.54
pH
Wahl [¯ ]
Der aktuelle Messwert des Kreises 1 wird
angezeigt.
Messen
D
-0.54
pH
ATC 1 ATC 2
41.6 °C 25.0 °C
Wahl [ ¯]
Bei einem Zweikreis-Gerät können Sie sich
in dieser Messwertanzeige die Messwertdif-
ferenz sowie die zugehörigen Temperatu-
ren anzeigen lassen.
Endress+Hauser

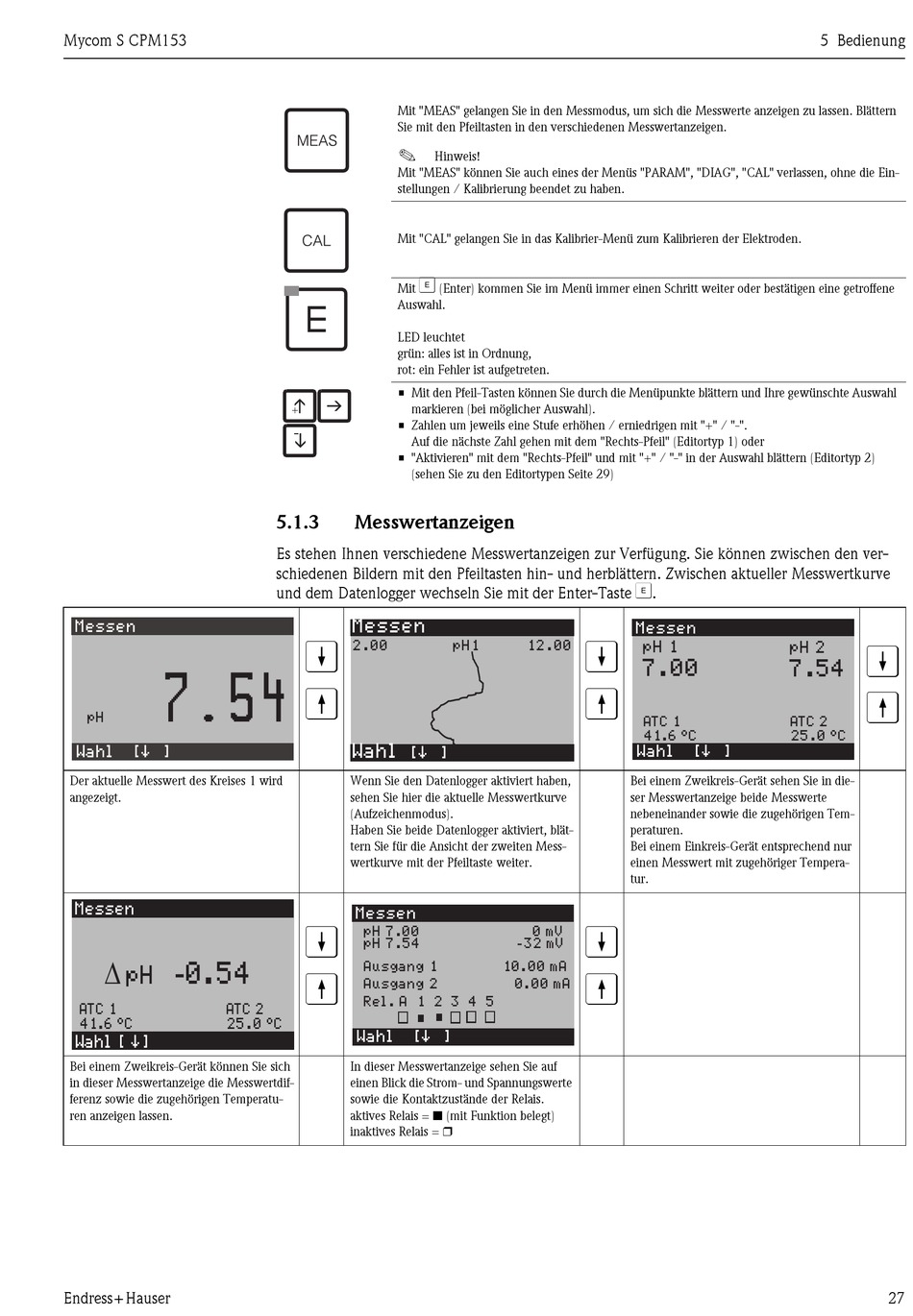

Mit "MEAS" gelangen Sie in den Messmodus, um sich die Messwerte anzeigen zu lassen. Blättern
Sie mit den Pfeiltasten in den verschiedenen Messwertanzeigen.
!
Hinweis!
Mit "MEAS" können Sie auch eines der Menüs "PARAM", "DIAG", "CAL" verlassen, ohne die Ein-
stellungen / Kalibrierung beendet zu haben.
Mit "CAL" gelangen Sie in das Kalibrier-Menü zum Kalibrieren der Elektroden.
F
Mit (Enter) kommen Sie im Menü immer einen Schritt weiter oder bestätigen eine getroffene
Auswahl.
LED leuchtet
grün: alles ist in Ordnung,
rot: ein Fehler ist aufgetreten.
• Mit den Pfeil-Tasten können Sie durch die Menüpunkte blättern und Ihre gewünschte Auswahl
markieren (bei möglicher Auswahl).
• Zahlen um jeweils eine Stufe erhöhen / erniedrigen mit "+" / "-".
Auf die nächste Zahl gehen mit dem "Rechts-Pfeil" (Editortyp 1) oder
• "Aktivieren" mit dem "Rechts-Pfeil" und mit "+" / "-" in der Auswahl blättern (Editortyp 2)
(sehen Sie zu den Editortypen Seite 29)
5.1.3

Messwertanzeigen

Es stehen Ihnen verschiedene Messwertanzeigen zur Verfügung. Sie können zwischen den ver-
schiedenen Bildern mit den Pfeiltasten hin- und herblättern. Zwischen aktueller Messwertkurve
und dem Datenlogger wechseln Sie mit der Enter-Taste
Messen
W
2.00
V
Wahl
[¯ ]
Wenn Sie den Datenlogger aktiviert haben,
sehen Sie hier die aktuelle Messwertkurve
(Aufzeichenmodus).
Haben Sie beide Datenlogger aktiviert, blät-
tern Sie für die Ansicht der zweiten Mess-
wertkurve mit der Pfeiltaste weiter.
Messen
W
pH 7.00
pH 7.54
Ausgang 1
V
Ausgang 2
Rel. A 1 2 3 4 5
Wahl [¯ ]
In dieser Messwertanzeige sehen Sie auf
einen Blick die Strom- und Spannungswerte
sowie die Kontaktzustände der Relais.
aktives Relais = ■ (mit Funktion belegt)
inaktives Relais = ❒
W
pH1 12.00
V
W
0 mV
-32 mV
10.00 mA
V
0.00 mA
F
.
Messen
pH 1
pH 2
7.00 7.54
ATC 1 ATC 2
41.6 °C 25.0 °C
Wahl [¯ ]
Bei einem Zweikreis-Gerät sehen Sie in die-
ser Messwertanzeige beide Messwerte
nebeneinander sowie die zugehörigen Tem-
peraturen.
Bei einem Einkreis-Gerät entsprechend nur
einen Messwert mit zugehöriger Tempera-
tur.
5 Bedienung
W
V
