6 Inbetriebnahme
!
62
Hinweis!
Bei einem zweiseitigen Prozess ist darauf zu achten, dass die Aktorik dieses Verfahren (auch
bekannt unter dem Namen "Split Range") beherrscht.
Hub
A
[%]
100
50
0
4 8
12

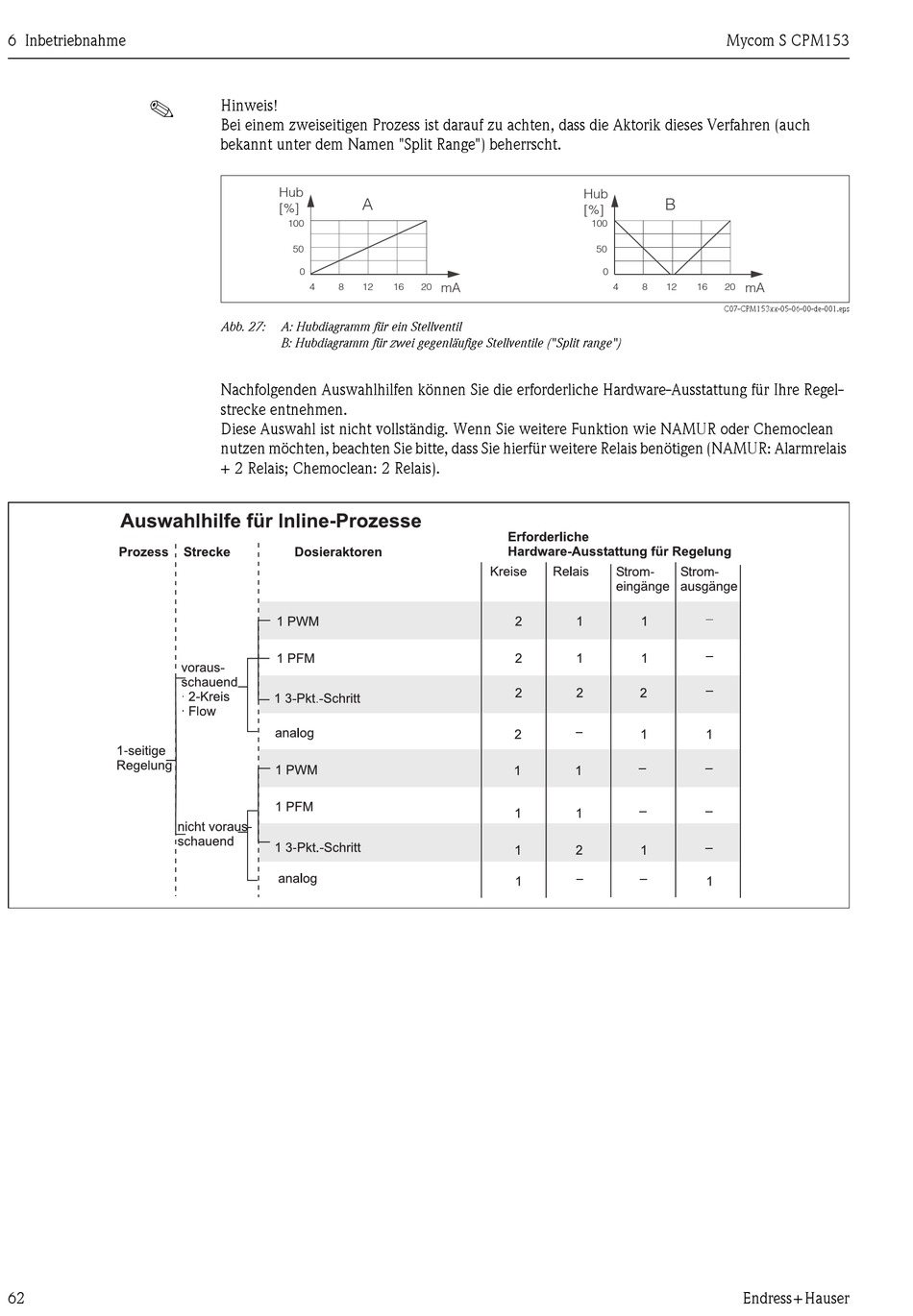

Abb. 27: A: Hubdiagramm für ein Stellventil
B: Hubdiagramm für zwei gegenläufige Stellventile ("Split range")
Nachfolgenden Auswahlhilfen können Sie die erforderliche Hardware-Ausstattung für Ihre Regel-
strecke entnehmen.
Diese Auswahl ist nicht vollständig. Wenn Sie weitere Funktion wie NAMUR oder Chemoclean
nutzen möchten, beachten Sie bitte, dass Sie hierfür weitere Relais benötigen (NAMUR: Alarmrelais
+ 2 Relais; Chemoclean: 2 Relais).
16 20 mA
Mycom S CPM153
Hub
B
[%]
100
50
0
4 8 16 20 mA
12
C07-CPM153xx-05-06-00-de-001.eps
