4.8

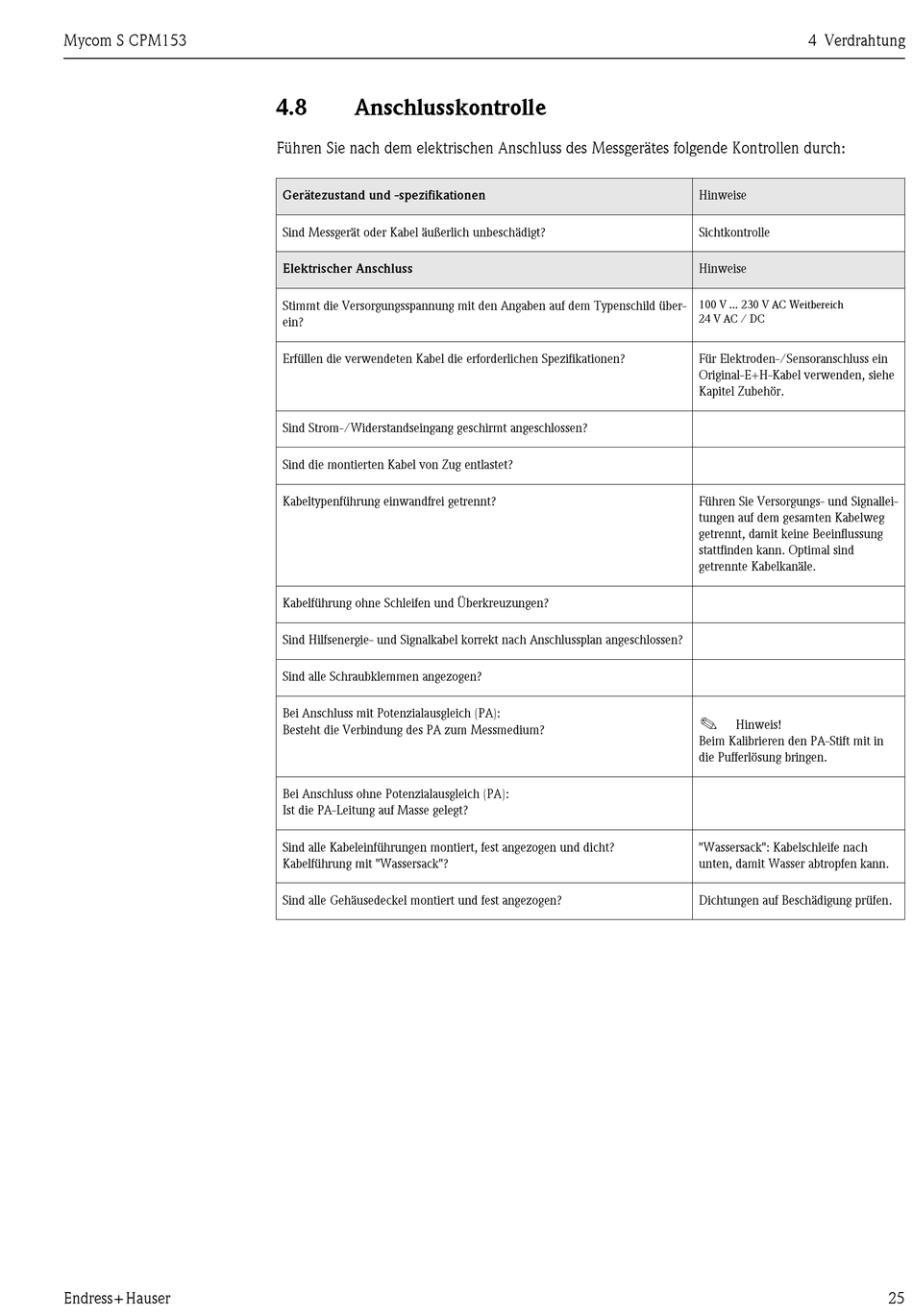

Anschlusskontrolle

Führen Sie nach dem elektrischen Anschluss des Messgerätes folgende Kontrollen durch:
Gerätezustand und -spezifikationen
Sind Messgerät oder Kabel äußerlich unbeschädigt?
Elektrischer Anschluss
Stimmt die Versorgungsspannung mit den Angaben auf dem Typenschild über-
ein?
Erfüllen die verwendeten Kabel die erforderlichen Spezifikationen?
Sind Strom-/Widerstandseingang geschirmt angeschlossen?
Sind die montierten Kabel von Zug entlastet?
Kabeltypenführung einwandfrei getrennt?
Kabelführung ohne Schleifen und Überkreuzungen?
Sind Hilfsenergie- und Signalkabel korrekt nach Anschlussplan angeschlossen?
Sind alle Schraubklemmen angezogen?
Bei Anschluss mit Potenzialausgleich (PA):
Besteht die Verbindung des PA zum Messmedium?
Bei Anschluss ohne Potenzialausgleich (PA):
Ist die PA-Leitung auf Masse gelegt?
Sind alle Kabeleinführungen montiert, fest angezogen und dicht?
Kabelführung mit "Wassersack"?
Sind alle Gehäusedeckel montiert und fest angezogen?
4 Verdrahtung
Hinweise
Sichtkontrolle
Hinweise
100 V ... 230 V AC Weitbereich
24 V AC / DC
Für Elektroden-/Sensoranschluss ein
Original-E+H-Kabel verwenden, siehe
Kapitel Zubehör.
Führen Sie Versorgungs- und Signallei-
tungen auf dem gesamten Kabelweg
getrennt, damit keine Beeinflussung
stattfinden kann. Optimal sind
getrennte Kabelkanäle.
!
Hinweis!
Beim Kalibrieren den PA-Stift mit in
die Pufferlösung bringen.
"Wassersack": Kabelschleife nach
unten, damit Wasser abtropfen kann.
Dichtungen auf Beschädigung prüfen.
