6 Inbetriebnahme
!
74
6.4.17

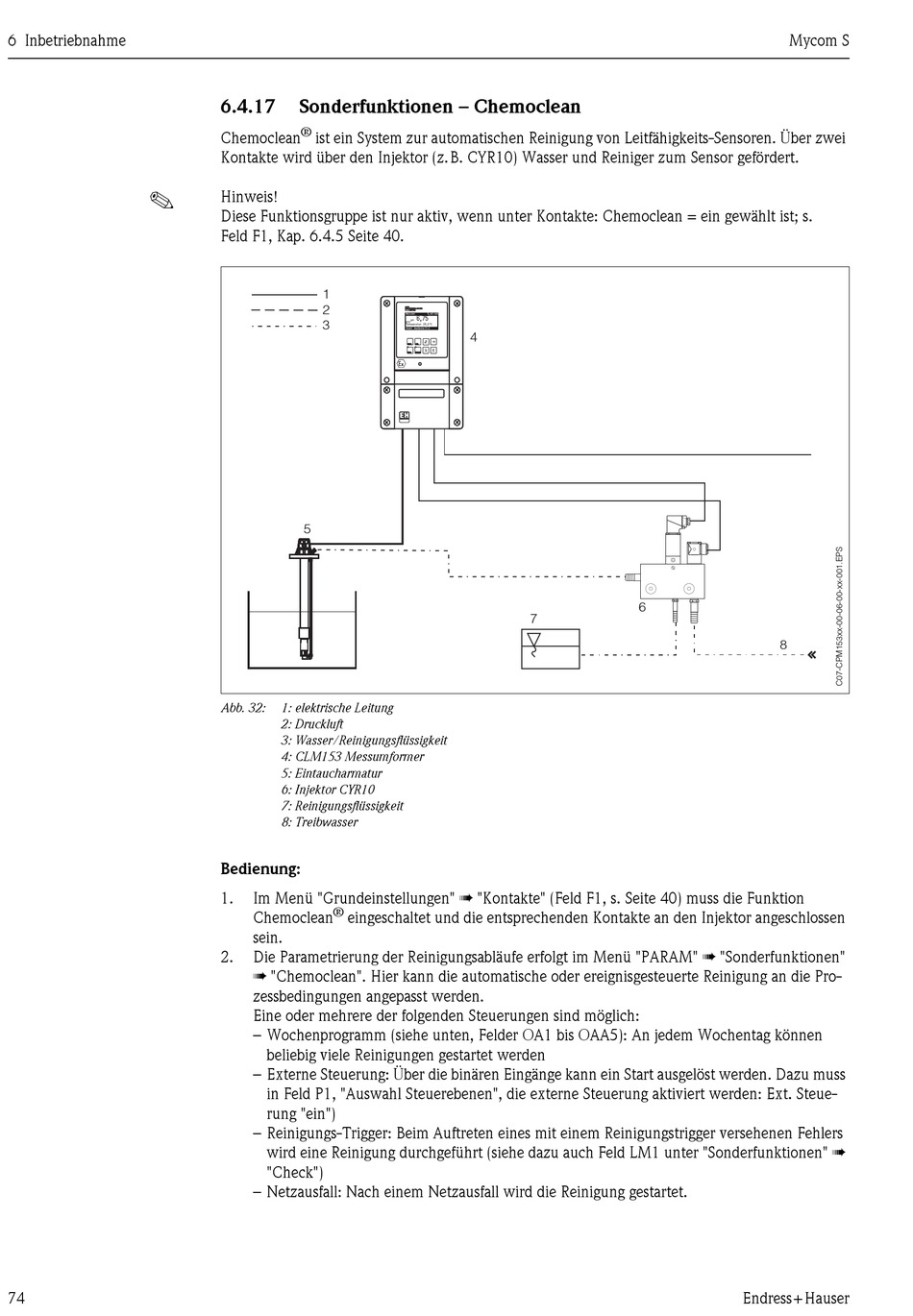

Sonderfunktionen – Chemoclean
®
Chemoclean
ist ein System zur automatischen Reinigung von Leitfähigkeits-Sensoren. Über zwei
Kontakte wird über den Injektor (z.B. CYR10) Wasser und Reiniger zum Sensor gefördert.
Hinweis!
Diese Funktionsgruppe ist nur aktiv, wenn unter Kontakte: Chemoclean = ein gewählt ist; s.
Feld F1, Kap. 6.4.5 Seite 40.
1
2
3
5
Abb. 32:
1: elektrische Leitung
2: Druckluft
3: Wasser/Reinigungsflüssigkeit
4: CLM153 Messumformer
5: Eintaucharmatur
6: Injektor CYR10
7: Reinigungsflüssigkeit
8: Treibwasser
Bedienung:
Im Menü "Grundeinstellungen" ➠ "Kontakte" (Feld F1, s. Seite 40) muss die Funktion
1.
®
Chemoclean
eingeschaltet und die entsprechenden Kontakte an den Injektor angeschlossen
sein.
Die Parametrierung der Reinigungsabläufe erfolgt im Menü "PARAM" ➠ "Sonderfunktionen"
2.
➠ "Chemoclean". Hier kann die automatische oder ereignisgesteuerte Reinigung an die Pro-
zessbedingungen angepasst werden.
Eine oder mehrere der folgenden Steuerungen sind möglich:
– Wochenprogramm (siehe unten, Felder OA1 bis OAA5): An jedem Wochentag können
beliebig viele Reinigungen gestartet werden
– Externe Steuerung: Über die binären Eingänge kann ein Start ausgelöst werden. Dazu muss
in Feld P1, "Auswahl Steuerebenen", die externe Steuerung aktiviert werden: Ext. Steue-
rung "ein")
– Reinigungs-Trigger: Beim Auftreten eines mit einem Reinigungstrigger versehenen Fehlers
wird eine Reinigung durchgeführt (siehe dazu auch Feld LM1 unter "Sonderfunktionen" ➠
"Check")
– Netzausfall: Nach einem Netzausfall wird die Reinigung gestartet.
4
MEAS
CAL
DIAG
PARAM
7
Mycom S
6
8
Endress+Hauser
