4 Verdrahtung
20
Die Signalübertragung vom digitalen Sensor mit Memosens-Technologie zur Kupplung des Kabels
CYK10 erfolgt kontaktlos über komplett vergossene Spulen. Dies bietet folgende Vorteile:
• Dank galvanischer Trennung von Sensor und Messumformer werden die Signale nicht durch
Fremdpotenzial beeinflusst. Somit ist im Gegensatz zu Elektroden ohne Memosens-Technologie
kein symmetrisch hochohmiger Anschluss notwendig, um eine sichere Messung zu
gewährleisten.
• Der Steckkopf und die Kupplung sind absolut wasserdicht.
• Es gibt keine offenen Kontakte. So kann keine Kontaktkorrosion stattfinden.
4.4 Anschluss der Stromausgänge und Relais

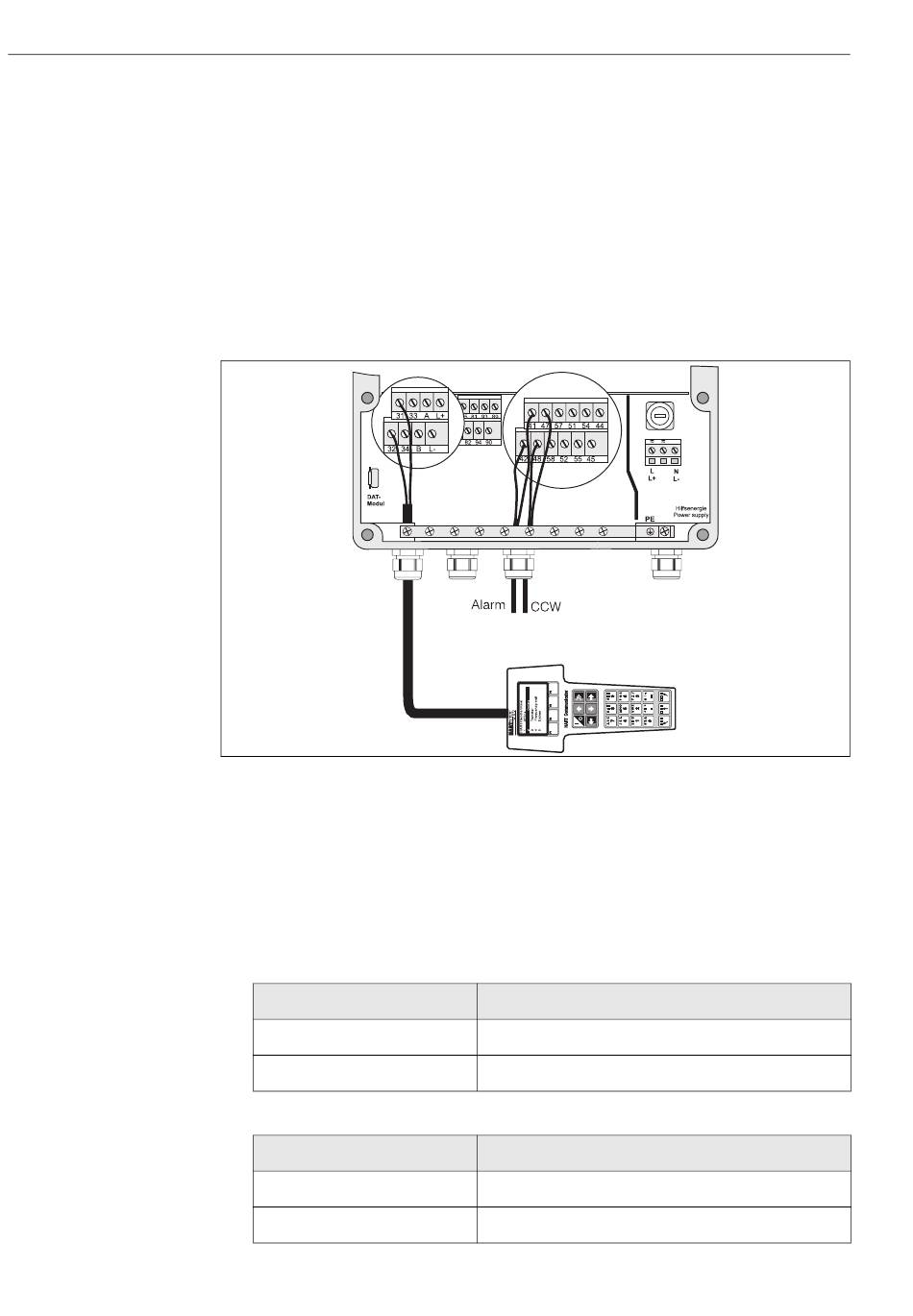

Abb. 16: Anschluss der Stromausgänge (Beispiel HART an Stromausgang 1) und der Relais (Beispiel Alarm und Chemo-
clean Wasser)
4.4.1 Stromausgänge anschließen
Wenn Sie den Messwert an externe Auswertegeräte oder SPS ausgeben wollen oder HART-Kom-
munikation verwenden, können Sie diese Geräte an die Stromausgänge 1 und 2 des Mycom S
anschließen.
Über Stromausgang 2 können Sie außerdem eine Reglerstellgröße ausgeben.
1. Schließen Sie das Gerät an Stromausgang 1 folgendermaßen an:
Kabelader
Positive Ader
Negative Ader
2. Schließen Sie das Gerät an Stromausgang 2 folgendermaßen an:
Kabelader
Positive Ader
Negative Ader
Anschluss Mycom S
Klemme 31
Klemme 32
Anschluss Mycom S
Klemme 33
Klemme 34
Mycom S CPM153
C07-CPC300xx-04-06-00-xx-015.eps
