Mycom S CPM153
"
Endress+Hauser

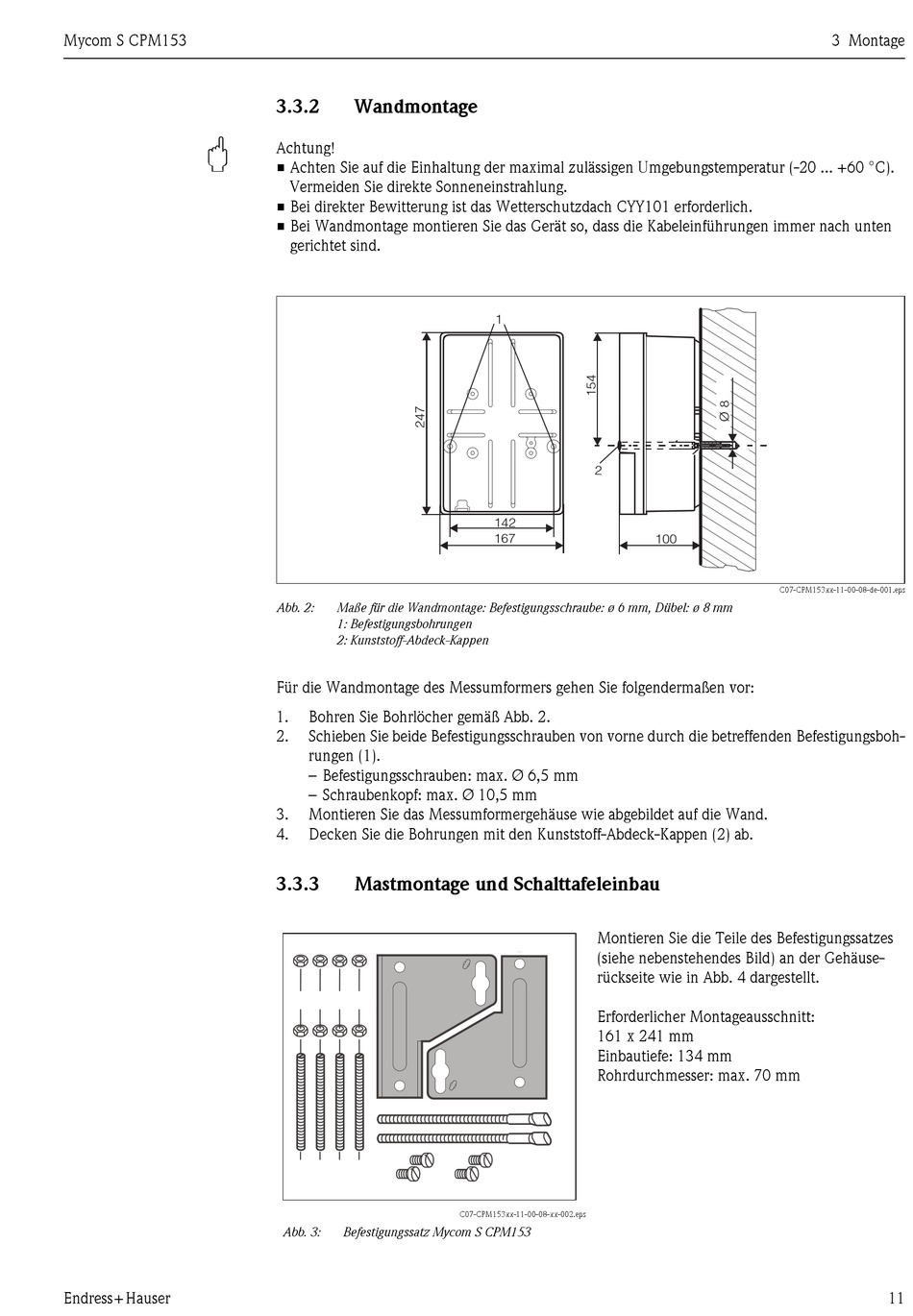

3.3.2
Wandmontage
Achtung!
• Achten Sie auf die Einhaltung der maximal zulässigen Umgebungstemperatur (-20 ... +60 °C).
Vermeiden Sie direkte Sonneneinstrahlung.
• Bei direkter Bewitterung ist das Wetterschutzdach CYY101 erforderlich.
• Bei Wandmontage montieren Sie das Gerät so, dass die Kabeleinführungen immer nach unten
gerichtet sind.
Abb. 2:
Maße für die Wandmontage: Befestigungsschraube: ø 6 mm, Dübel: ø 8 mm
1: Befestigungsbohrungen
2: Kunststoff-Abdeck-Kappen
Für die Wandmontage des Messumformers gehen Sie folgendermaßen vor:
1.
Bohren Sie Bohrlöcher gemäß Abb. 2.
2.
Schieben Sie beide Befestigungsschrauben von vorne durch die betreffenden Befestigungsboh-
rungen (1).
– Befestigungsschrauben: max. Ø 6,5 mm
– Schraubenkopf: max. Ø 10,5 mm
3.
Montieren Sie das Messumformergehäuse wie abgebildet auf die Wand.
4.
Decken Sie die Bohrungen mit den Kunststoff-Abdeck-Kappen (2) ab.
3.3.3
Mastmontage und Schalttafeleinbau
Abb. 3:
Befestigungssatz Mycom S CPM153
1
2
142
167
Montieren Sie die Teile des Befestigungssatzes
(siehe nebenstehendes Bild) an der Gehäuse-
rückseite wie in Abb. 4 dargestellt.
Erforderlicher Montageausschnitt:
161 x 241 mm
Einbautiefe: 134 mm
Rohrdurchmesser: max. 70 mm
C07-CPM153xx-11-00-08-xx-002.eps
100
C07-CPM153xx-11-00-08-de-001.eps
3 Montage
11
