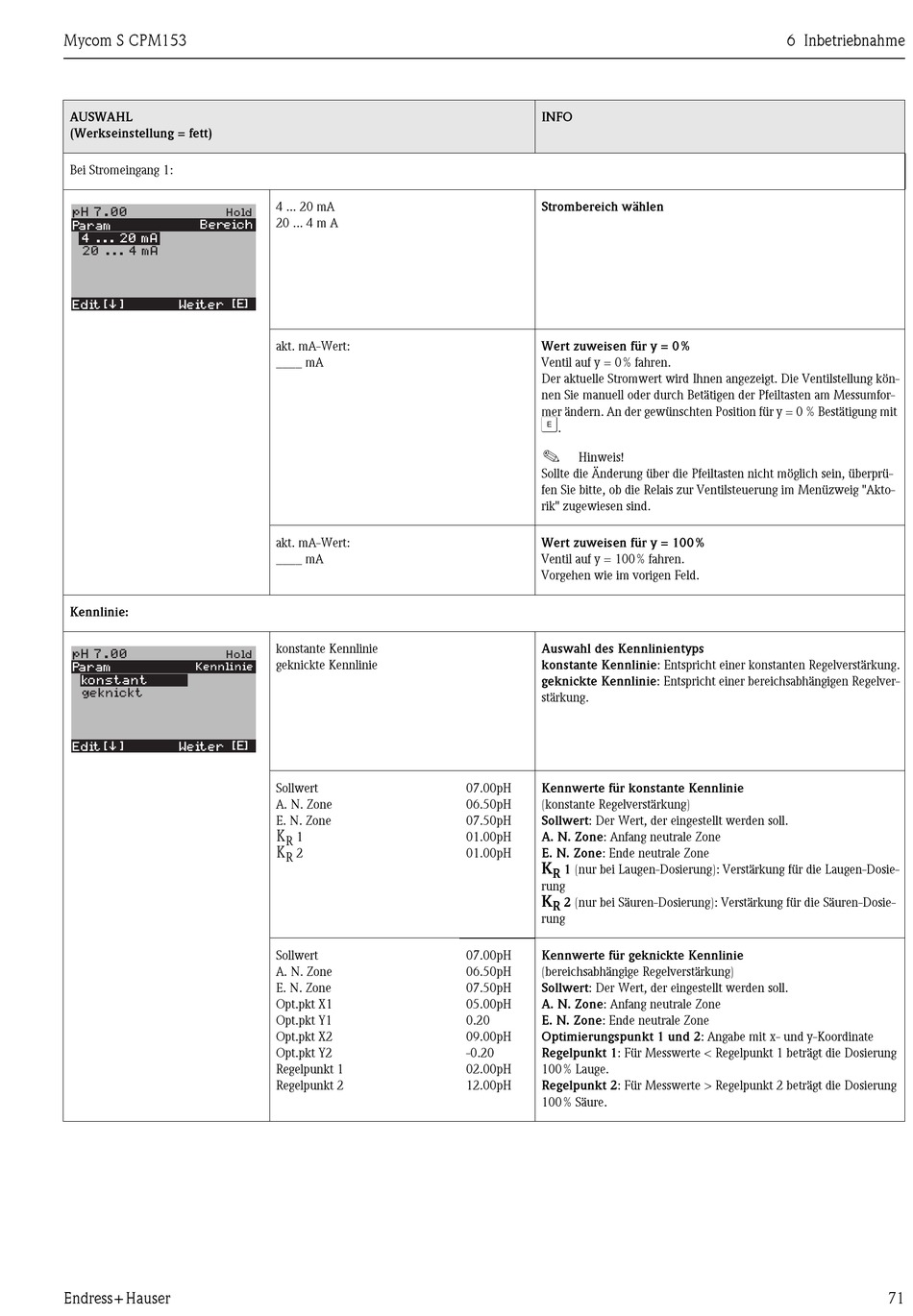

Endress+Hauser Mycom S CPM153 Betriebsanleitung Seite 71

Mycom S CPM153
AUSWAHL
(Werkseinstellung = fett)
Bei Stromeingang 1:
pH 7.00
Hold
Param Bereich
4 ... 20 mA
20 ... 4 mA
Edit [¯] [E ]
Weiter
Kennlinie:
pH 7.00
Hold
Param
Kennlinie
konstant
geknickt
[E ]
Edit [¯] Weiter
Endress+Hauser
4 ... 20 mA
20 ... 4 m A
akt. mA-Wert:
____ mA
akt. mA-Wert:
____ mA
konstante Kennlinie
geknickte Kennlinie
Sollwert
A. N. Zone
E. N. Zone
K
R 1
K
R 2
Sollwert
A. N. Zone
E. N. Zone
Opt.pkt X1
Opt.pkt Y1
Opt.pkt X2
Opt.pkt Y2
Regelpunkt 1
Regelpunkt 2
INFO
Strombereich wählen
Wert zuweisen für y = 0%
Ventil auf y = 0% fahren.
Der aktuelle Stromwert wird Ihnen angezeigt. Die Ventilstellung kön-
nen Sie manuell oder durch Betätigen der Pfeiltasten am Messumfor-
mer ändern. An der gewünschten Position für y = 0 % Bestätigung mit
F
.
!
Hinweis!
Sollte die Änderung über die Pfeiltasten nicht möglich sein, überprü-
fen Sie bitte, ob die Relais zur Ventilsteuerung im Menüzweig "Akto-
rik" zugewiesen sind.
Wert zuweisen für y = 100%
Ventil auf y = 100% fahren.
Vorgehen wie im vorigen Feld.
Auswahl des Kennlinientyps
konstante Kennlinie: Entspricht einer konstanten Regelverstärkung.
geknickte Kennlinie: Entspricht einer bereichsabhängigen Regelver-
stärkung.
07.00pH Kennwerte für konstante Kennlinie
06.50pH (konstante Regelverstärkung)
07.50pH Sollwert: Der Wert, der eingestellt werden soll.
01.00pH A. N. Zone: Anfang neutrale Zone
01.00pH E. N. Zone: Ende neutrale Zone
K
R 1 (nur bei Laugen-Dosierung): Verstärkung für die Laugen-Dosie-
rung
K
R 2 (nur bei Säuren-Dosierung): Verstärkung für die Säuren-Dosie-
rung
07.00pH Kennwerte für geknickte Kennlinie
06.50pH (bereichsabhängige Regelverstärkung)
07.50pH Sollwert: Der Wert, der eingestellt werden soll.
05.00pH A. N. Zone: Anfang neutrale Zone
0.20 E. N. Zone: Ende neutrale Zone
09.00pH Optimierungspunkt 1 und 2: Angabe mit x- und y-Koordinate
-0.20 Regelpunkt 1: Für Messwerte < Regelpunkt 1 beträgt die Dosierung
02.00pH 100% Lauge.
12.00pH Regelpunkt 2: Für Messwerte > Regelpunkt 2 beträgt die Dosierung
100% Säure.
6 Inbetriebnahme
