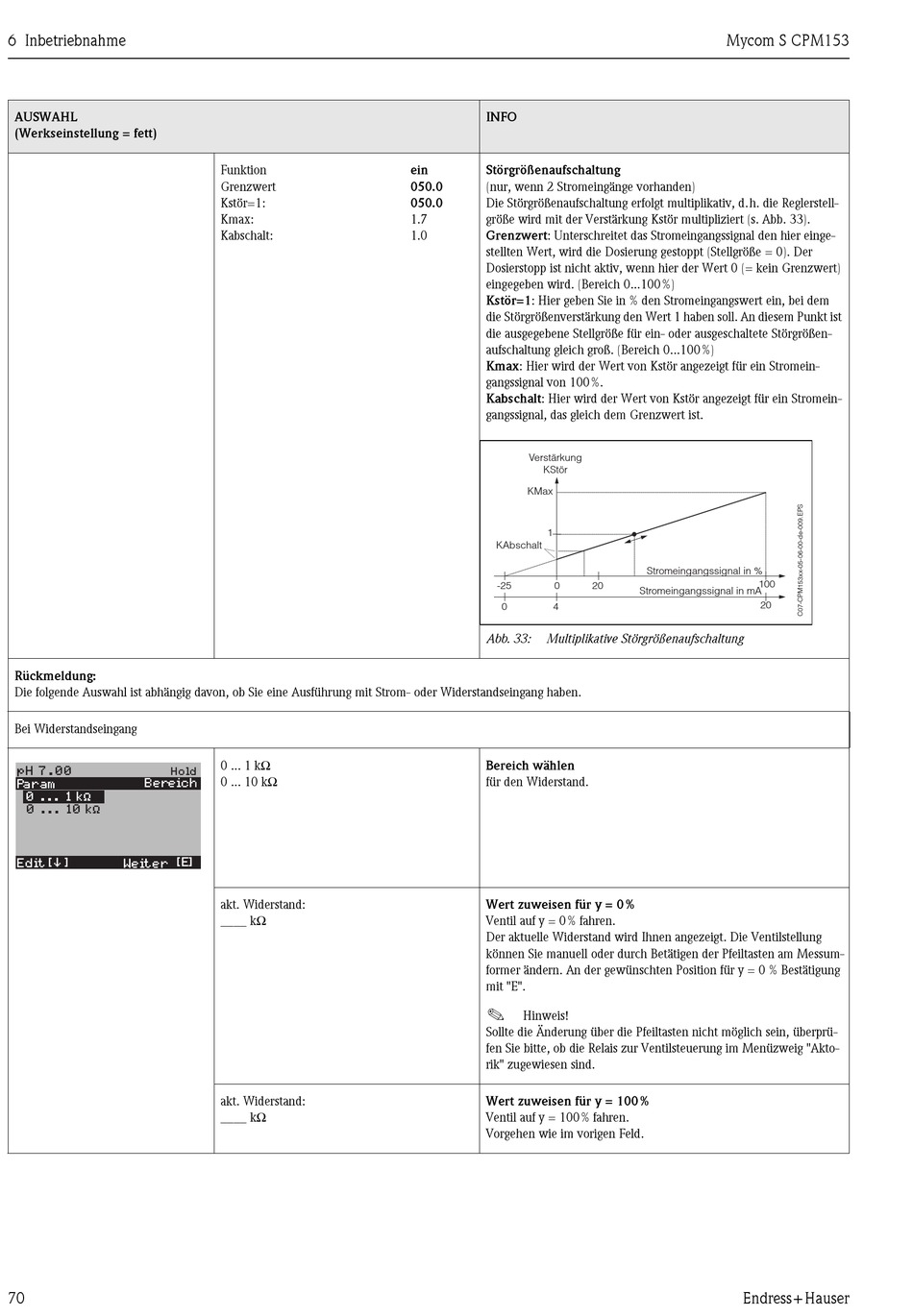

Endress+Hauser Mycom S CPM153 Betriebsanleitung Seite 70

6 Inbetriebnahme
AUSWAHL
(Werkseinstellung = fett)
Rückmeldung:
Die folgende Auswahl ist abhängig davon, ob Sie eine Ausführung mit Strom- oder Widerstandseingang haben.
Bei Widerstandseingang
pH 7.00
Hold
Bereich
Param
0 ... 1 k¡
0 ... 10 k¡
Edit [¯] [E ]
Weiter
70
Funktion
Grenzwert
Kstör=1:
Kmax:
Kabschalt:
0 ... 1 k Ω
0 ... 10 k Ω
akt. Widerstand:
____ k Ω
akt. Widerstand:
____ k Ω
INFO
ein Störgrößenaufschaltung
050.0 (nur, wenn 2 Stromeingänge vorhanden)
050.0 Die Störgrößenaufschaltung erfolgt multiplikativ, d.h. die Reglerstell-
1.7 größe wird mit der Verstärkung Kstör multipliziert (s. Abb. 33).
1.0 Grenzwert: Unterschreitet das Stromeingangssignal den hier einge-
stellten Wert, wird die Dosierung gestoppt (Stellgröße = 0). Der
Dosierstopp ist nicht aktiv, wenn hier der Wert 0 (= kein Grenzwert)
eingegeben wird. (Bereich 0...100%)
Kstör=1: Hier geben Sie in % den Stromeingangswert ein, bei dem
die Störgrößenverstärkung den Wert 1 haben soll. An diesem Punkt ist
die ausgegebene Stellgröße für ein- oder ausgeschaltete Störgrößen-
aufschaltung gleich groß. (Bereich 0...100%)
Kmax: Hier wird der Wert von Kstör angezeigt für ein Stromein-
gangssignal von 100%.
Kabschalt: Hier wird der Wert von Kstör angezeigt für ein Stromein-
gangssignal, das gleich dem Grenzwert ist.
Verstärkung
KStör
KMax
1
KAbschalt
-25 0
0 4
Abb. 33: Multiplikative Störgrößenaufschaltung
Bereich wählen
für den Widerstand.
Wert zuweisen für y = 0%
Ventil auf y = 0 % fahren.
Der aktuelle Widerstand wird Ihnen angezeigt. Die Ventilstellung
können Sie manuell oder durch Betätigen der Pfeiltasten am Messum-
former ändern. An der gewünschten Position für y = 0 % Bestätigung
mit "E".
!
Hinweis!
Sollte die Änderung über die Pfeiltasten nicht möglich sein, überprü-
fen Sie bitte, ob die Relais zur Ventilsteuerung im Menüzweig "Akto-
rik" zugewiesen sind.
Wert zuweisen für y = 100%
Ventil auf y = 100% fahren.
Vorgehen wie im vorigen Feld.
Mycom S CPM153
Stromeingangssignal in %
100
20
Stromeingangssignal in mA
20
