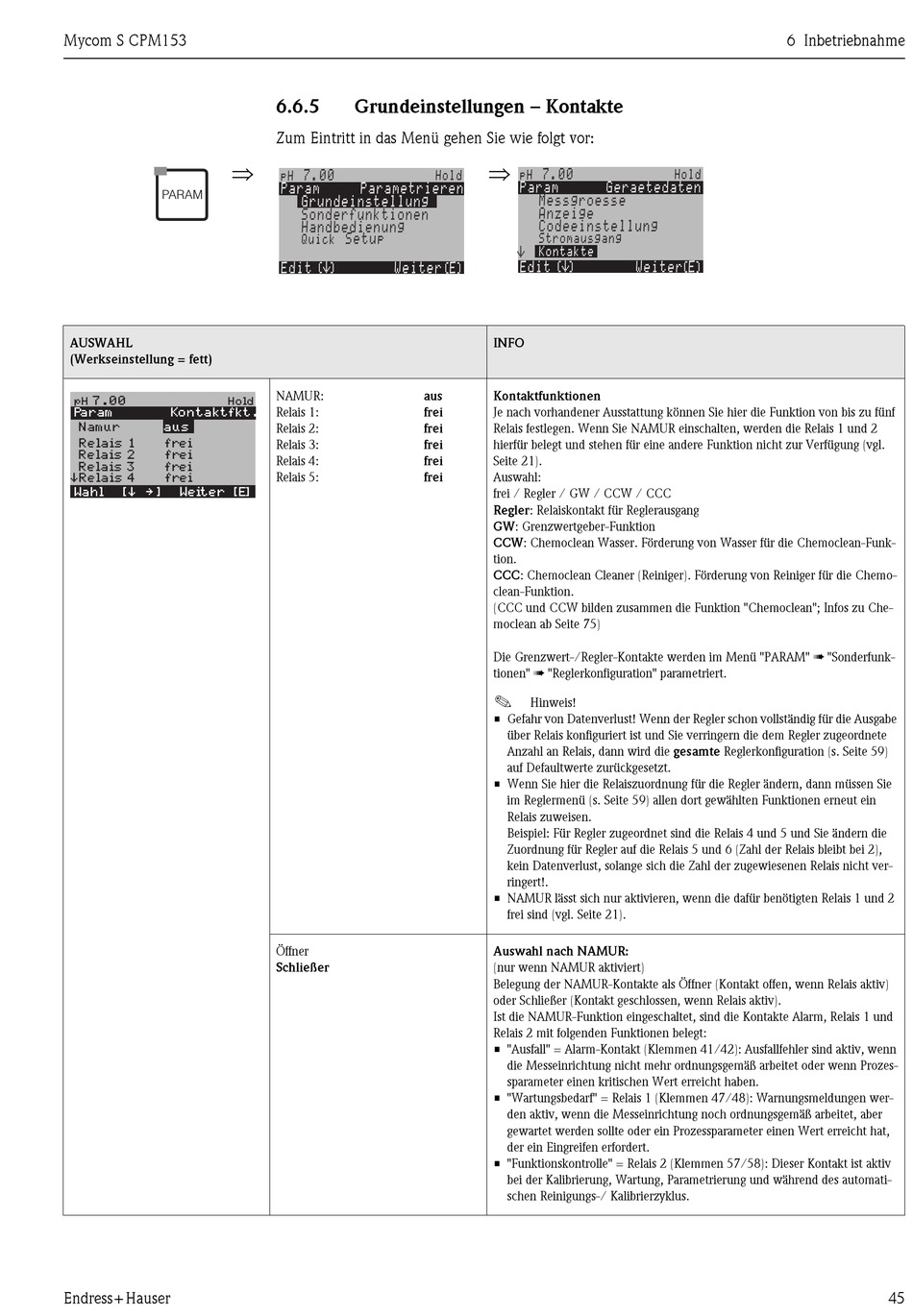

6.6.5 Grundeinstellungen – Kontakte
Zum Eintritt in das Menü gehen Sie wie folgt vor:
NAMUR: aus
Relais 1: frei
Relais 2: frei
Relais 3: frei
Relais 4: frei
Relais 5: frei
Öffner
Schließer
⇒
INFO
Kontaktfunktionen
Je nach vorhandener Ausstattung können Sie hier die Funktion von bis zu fünf
Relais festlegen. Wenn Sie NAMUR einschalten, werden die Relais 1 und 2
hierfür belegt und stehen für eine andere Funktion nicht zur Verfügung (vgl.
Seite 21).
Auswahl:
frei / Regler / GW / CCW / CCC
Regler: Relaiskontakt für Reglerausgang
GW: Grenzwertgeber-Funktion
CCW: Chemoclean Wasser. Förderung von Wasser für die Chemoclean-Funk-
tion.
CCC: Chemoclean Cleaner (Reiniger). Förderung von Reiniger für die Chemo-
clean-Funktion.
(CCC und CCW bilden zusammen die Funktion "Chemoclean"; Infos zu Che-
moclean ab Seite 75)
Die Grenzwert-/Regler-Kontakte werden im Menü "PARAM" ➠ "Sonderfunk-
tionen" ➠ "Reglerkonfiguration" parametriert.
!
Hinweis!
• Gefahr von Datenverlust! Wenn der Regler schon vollständig für die Ausgabe
über Relais konfiguriert ist und Sie verringern die dem Regler zugeordnete
Anzahl an Relais, dann wird die gesamte Reglerkonfiguration (s. Seite 59)
auf Defaultwerte zurückgesetzt.
• Wenn Sie hier die Relaiszuordnung für die Regler ändern, dann müssen Sie
im Reglermenü (s. Seite 59) allen dort gewählten Funktionen erneut ein
Relais zuweisen.
Beispiel: Für Regler zugeordnet sind die Relais 4 und 5 und Sie ändern die
Zuordnung für Regler auf die Relais 5 und 6 (Zahl der Relais bleibt bei 2),
kein Datenverlust, solange sich die Zahl der zugewiesenen Relais nicht ver-
ringert!.
• NAMUR lässt sich nur aktivieren, wenn die dafür benötigten Relais 1 und 2
frei sind (vgl. Seite 21).
Auswahl nach NAMUR:
(nur wenn NAMUR aktiviert)
Belegung der NAMUR-Kontakte als Öffner (Kontakt offen, wenn Relais aktiv)
oder Schließer (Kontakt geschlossen, wenn Relais aktiv).
Ist die NAMUR-Funktion eingeschaltet, sind die Kontakte Alarm, Relais 1 und
Relais 2 mit folgenden Funktionen belegt:
• "Ausfall" = Alarm-Kontakt (Klemmen 41/42): Ausfallfehler sind aktiv, wenn
die Messeinrichtung nicht mehr ordnungsgemäß arbeitet oder wenn Prozes-
sparameter einen kritischen Wert erreicht haben.
• "Wartungsbedarf" = Relais 1 (Klemmen 47/48): Warnungsmeldungen wer-
den aktiv, wenn die Messeinrichtung noch ordnungsgemäß arbeitet, aber
gewartet werden sollte oder ein Prozessparameter einen Wert erreicht hat,
der ein Eingreifen erfordert.
• "Funktionskontrolle" = Relais 2 (Klemmen 57/58): Dieser Kontakt ist aktiv
bei der Kalibrierung, Wartung, Parametrierung und während des automati-
schen Reinigungs-/ Kalibrierzyklus.
