Verdrahtung
4.1
Anschluss des Messumformers

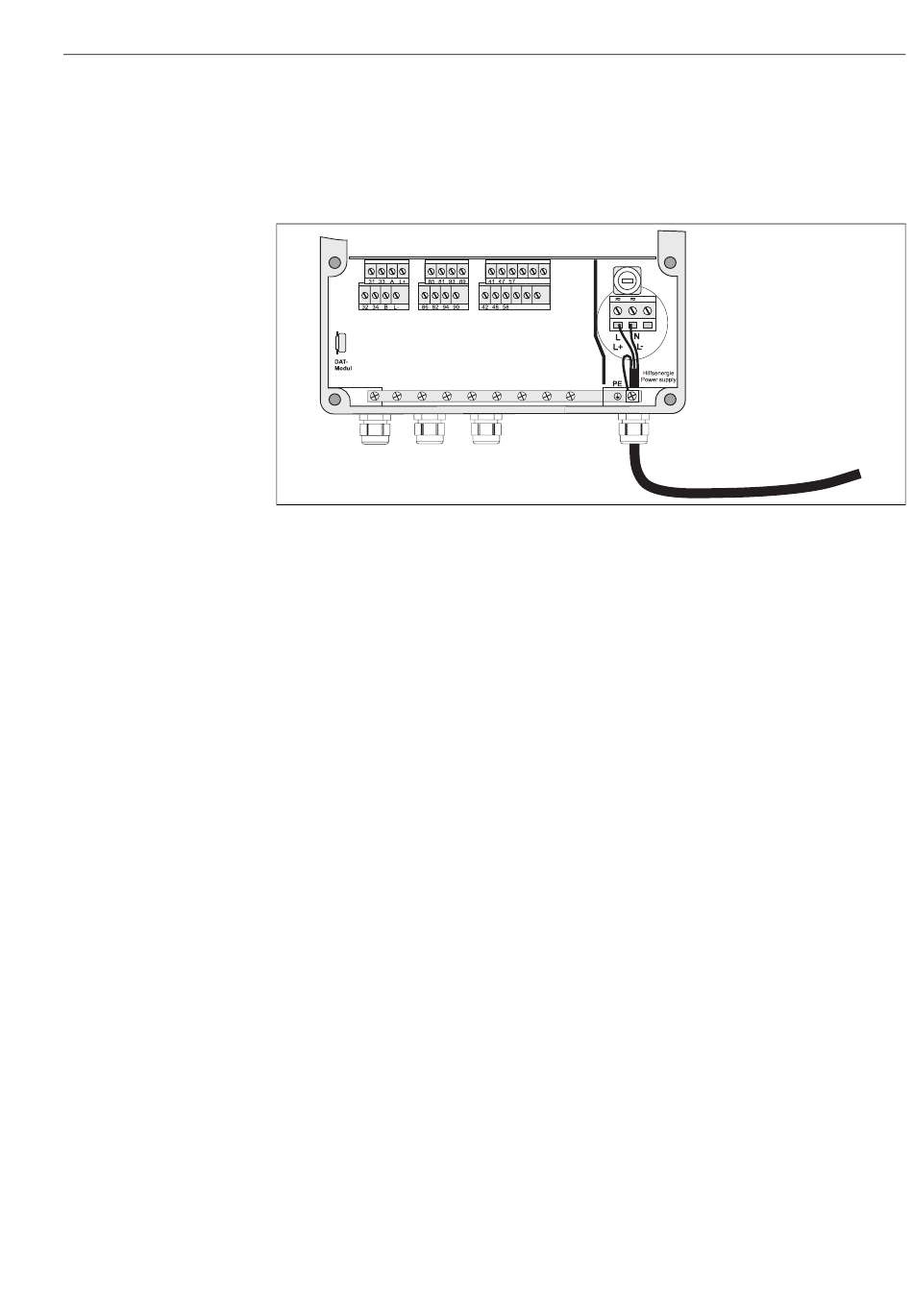

Abb. 6:
Anschließen der Spannungsversorgung
1.
Führen Sie das Versorgungskabel durch die rechte Pg-Kabelverschraubung in das Mycom
Gehäuse.
2.
Schließen Sie die grüngelbe Ader an die Klemme PE an.
3.
Schießen Sie die beiden anderen Kabeladern an die Klemmen "L" und "N" im unteren Gehäu-
seteil rechts an.
4 Verdrahtung
100 - 230 VAC / 24 V AC/DC
C07-CPM153xx-04-06-00-xx-016.eps
