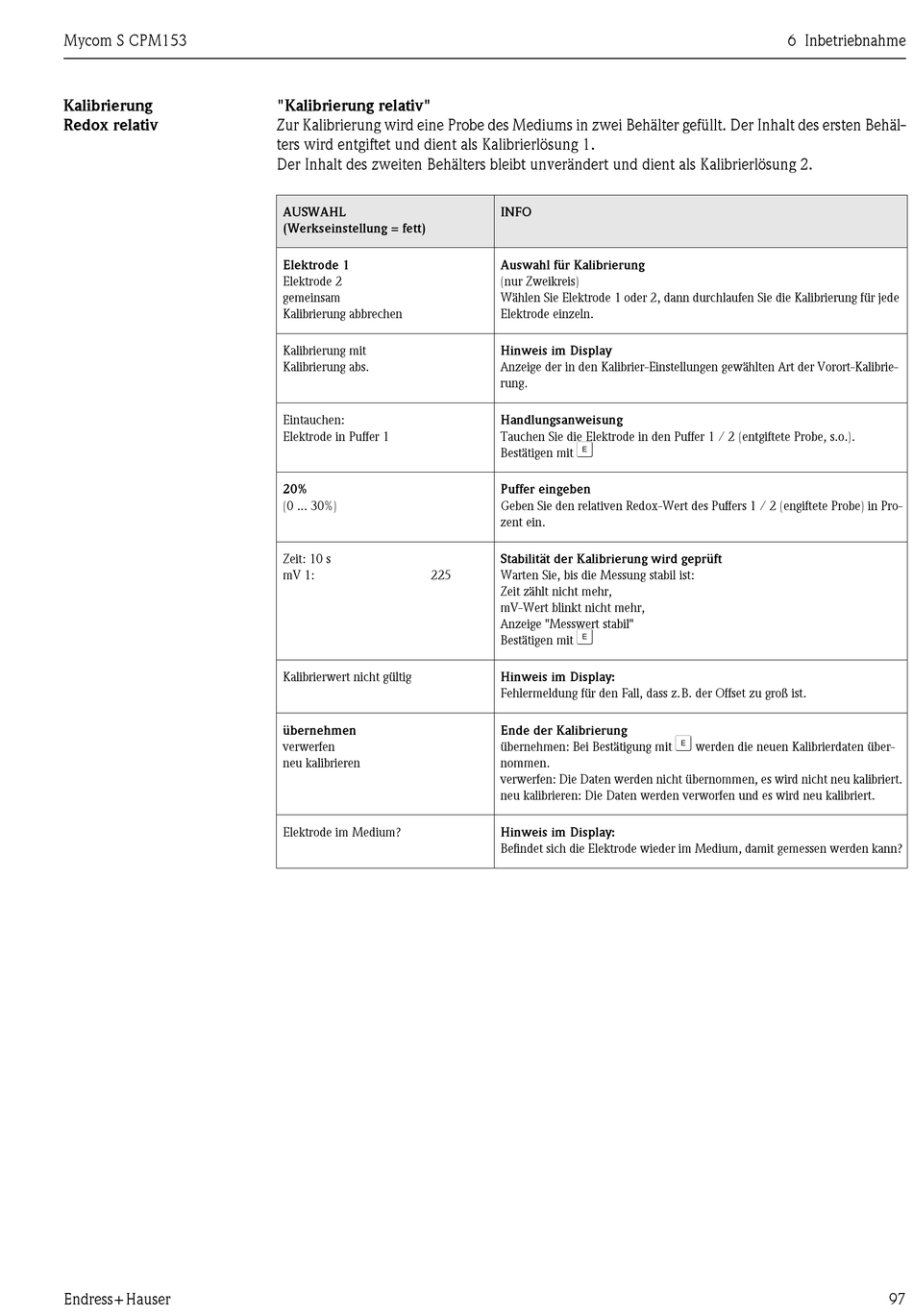

Endress+Hauser Mycom S CPM153 Betriebsanleitung Seite 97

Mycom S CPM153
Kalibrierung
Redox relativ
Endress+Hauser
"Kalibrierung relativ"
Zur Kalibrierung wird eine Probe des Mediums in zwei Behälter gefüllt. Der Inhalt des ersten Behäl-
ters wird entgiftet und dient als Kalibrierlösung 1.
Der Inhalt des zweiten Behälters bleibt unverändert und dient als Kalibrierlösung 2.
AUSWAHL
(Werkseinstellung = fett)
Elektrode 1
Elektrode 2
gemeinsam
Kalibrierung abbrechen
Kalibrierung mit
Kalibrierung abs.
Eintauchen:
Elektrode in Puffer 1
20%
(0 ... 30%)
Zeit: 10 s
mV 1: 225
Kalibrierwert nicht gültig
übernehmen
verwerfen
neu kalibrieren
Elektrode im Medium?
INFO
Auswahl für Kalibrierung
(nur Zweikreis)
Wählen Sie Elektrode 1 oder 2, dann durchlaufen Sie die Kalibrierung für jede
Elektrode einzeln.
Hinweis im Display
Anzeige der in den Kalibrier-Einstellungen gewählten Art der Vorort-Kalibrie-
rung.
Handlungsanweisung
Tauchen Sie die Elektrode in den Puffer 1 / 2 (entgiftete Probe, s.o.).
F
Bestätigen mit
Puffer eingeben
Geben Sie den relativen Redox-Wert des Puffers 1 / 2 (engiftete Probe) in Pro-
zent ein.
Stabilität der Kalibrierung wird geprüft
Warten Sie, bis die Messung stabil ist:
Zeit zählt nicht mehr,
mV-Wert blinkt nicht mehr,
Anzeige "Messwert stabil"
F
Bestätigen mit
Hinweis im Display:
Fehlermeldung für den Fall, dass z.B. der Offset zu groß ist.
Ende der Kalibrierung
übernehmen: Bei Bestätigung mit
nommen.
verwerfen: Die Daten werden nicht übernommen, es wird nicht neu kalibriert.
neu kalibrieren: Die Daten werden verworfen und es wird neu kalibriert.
Hinweis im Display:
Befindet sich die Elektrode wieder im Medium, damit gemessen werden kann?
6 Inbetriebnahme
F
werden die neuen Kalibrierdaten über-
97
