4.2.3 ISFET-Sensoren anschließen
Kabeltypen
Zum Anschließen können Sie folgenden Kabeltyp verwenden:
CPK12 für ISFET-pH-Sensoren und pH-/Redox-Glas-Elektroden mit TOP 68-Steckköpfen (ESB)
(mit Pt 1000)
Schließen Sie die Kabeladern folgendermaßen an die Klemmen im Gehäusedeckel an:
CPK12
DRNSRC
BN
PA/PM

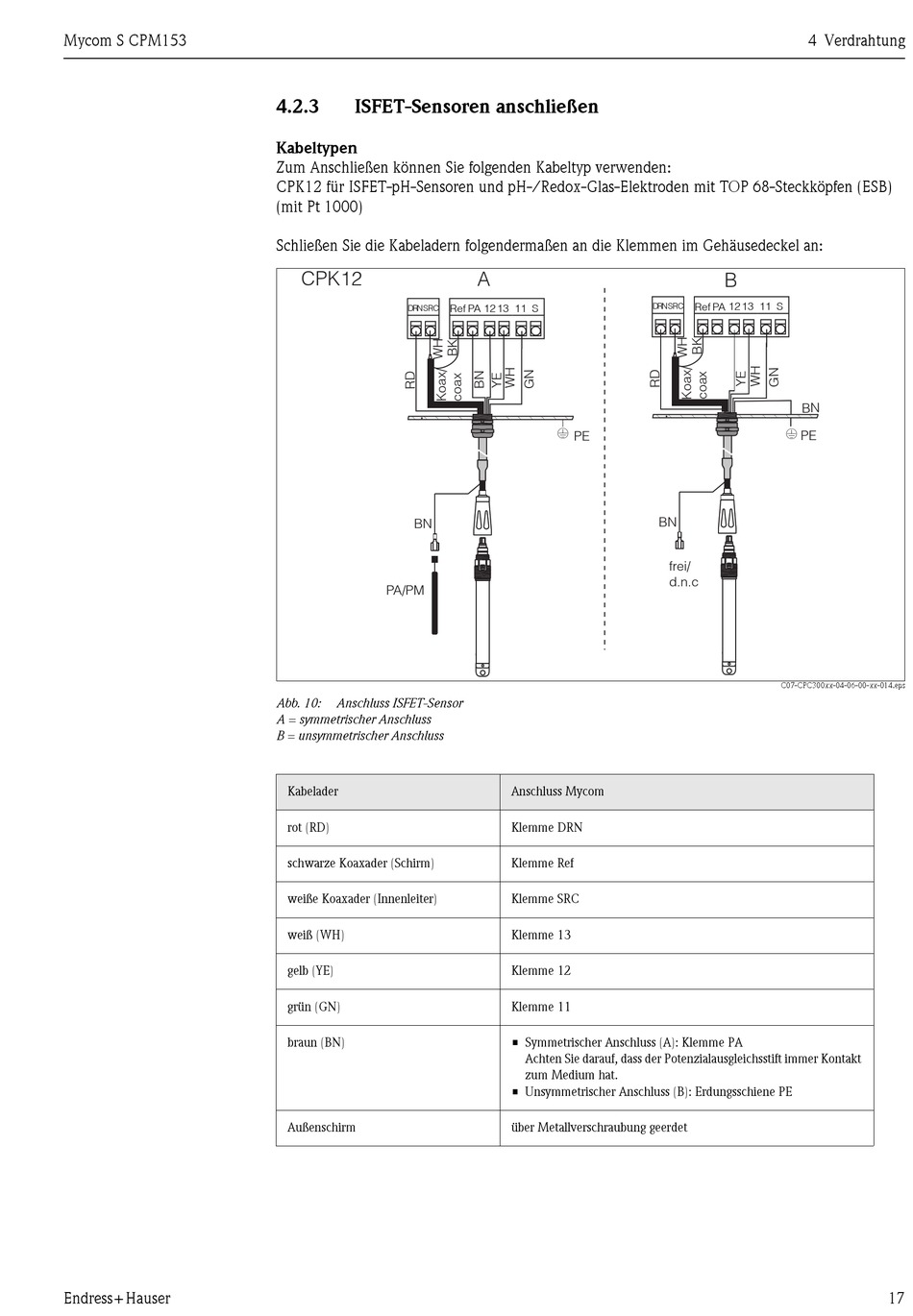

Abb. 10: Anschluss ISFET-Sensor
A = symmetrischer Anschluss
B = unsymmetrischer Anschluss
Kabelader
rot (RD)
schwarze Koaxader (Schirm)
weiße Koaxader (Innenleiter)
weiß (WH)
gelb (YE)
grün (GN)
braun (BN)
Außenschirm
A
Ref PA 12 13 11 S
*
PE
Anschluss Mycom
Klemme DRN
Klemme Ref
Klemme SRC
Klemme 13
Klemme 12
Klemme 11
• Symmetrischer Anschluss (A): Klemme PA
Achten Sie darauf, dass der Potenzialausgleichsstift immer Kontakt
zum Medium hat.
• Unsymmetrischer Anschluss (B): Erdungsschiene PE
über Metallverschraubung geerdet
4 Verdrahtung
B
Ref PA 12 13 11 S
DRNSRC
*
PE
BN
frei/
d.n.c
C07-CPC300xx-04-06-00-xx-014.eps
