Mycom S CPM153
!
Endress+Hauser
4.4.2

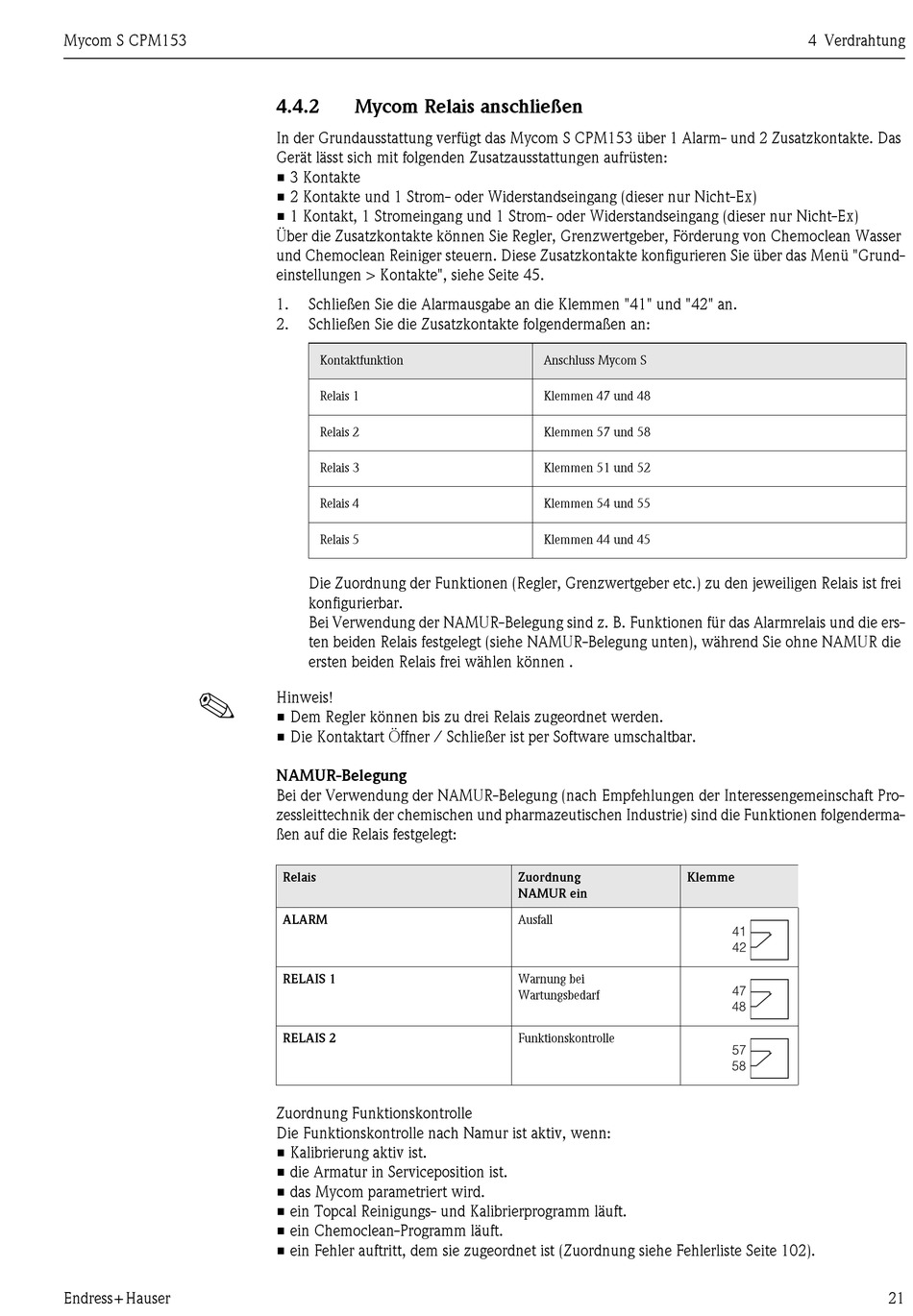

Mycom Relais anschließen
In der Grundausstattung verfügt das Mycom S CPM153 über 1 Alarm- und 2 Zusatzkontakte. Das
Gerät lässt sich mit folgenden Zusatzausstattungen aufrüsten:
• 3 Kontakte
• 2 Kontakte und 1 Strom- oder Widerstandseingang (dieser nur Nicht-Ex)
• 1 Kontakt, 1 Stromeingang und 1 Strom- oder Widerstandseingang (dieser nur Nicht-Ex)
Über die Zusatzkontakte können Sie Regler, Grenzwertgeber, Förderung von Chemoclean Wasser
und Chemoclean Reiniger steuern. Diese Zusatzkontakte konfigurieren Sie über das Menü "Grund-
einstellungen > Kontakte", siehe Seite 45.
1.
Schließen Sie die Alarmausgabe an die Klemmen "41" und "42" an.
2.
Schließen Sie die Zusatzkontakte folgendermaßen an:
Kontaktfunktion
Relais 1
Relais 2
Relais 3
Relais 4
Relais 5
Die Zuordnung der Funktionen (Regler, Grenzwertgeber etc.) zu den jeweiligen Relais ist frei
konfigurierbar.
Bei Verwendung der NAMUR-Belegung sind z. B. Funktionen für das Alarmrelais und die ers-
ten beiden Relais festgelegt (siehe NAMUR-Belegung unten), während Sie ohne NAMUR die
ersten beiden Relais frei wählen können .
Hinweis!
• Dem Regler können bis zu drei Relais zugeordnet werden.
• Die Kontaktart Öffner / Schließer ist per Software umschaltbar.
NAMUR-Belegung
Bei der Verwendung der NAMUR-Belegung (nach Empfehlungen der Interessengemeinschaft Pro-
zessleittechnik der chemischen und pharmazeutischen Industrie) sind die Funktionen folgenderma-
ßen auf die Relais festgelegt:
Relais
ALARM
RELAIS 1
RELAIS 2
Zuordnung Funktionskontrolle
Die Funktionskontrolle nach Namur ist aktiv, wenn:
• Kalibrierung aktiv ist.
• die Armatur in Serviceposition ist.
• das Mycom parametriert wird.
• ein Topcal Reinigungs- und Kalibrierprogramm läuft.
• ein Chemoclean-Programm läuft.
• ein Fehler auftritt, dem sie zugeordnet ist (Zuordnung siehe Fehlerliste Seite 102).
Anschluss Mycom S
Klemmen 47 und 48
Klemmen 57 und 58
Klemmen 51 und 52
Klemmen 54 und 55
Klemmen 44 und 45
Zuordnung
Klemme
NAMUR ein
Ausfall
Warnung bei
Wartungsbedarf
Funktionskontrolle
4 Verdrahtung
21
