Technische Information

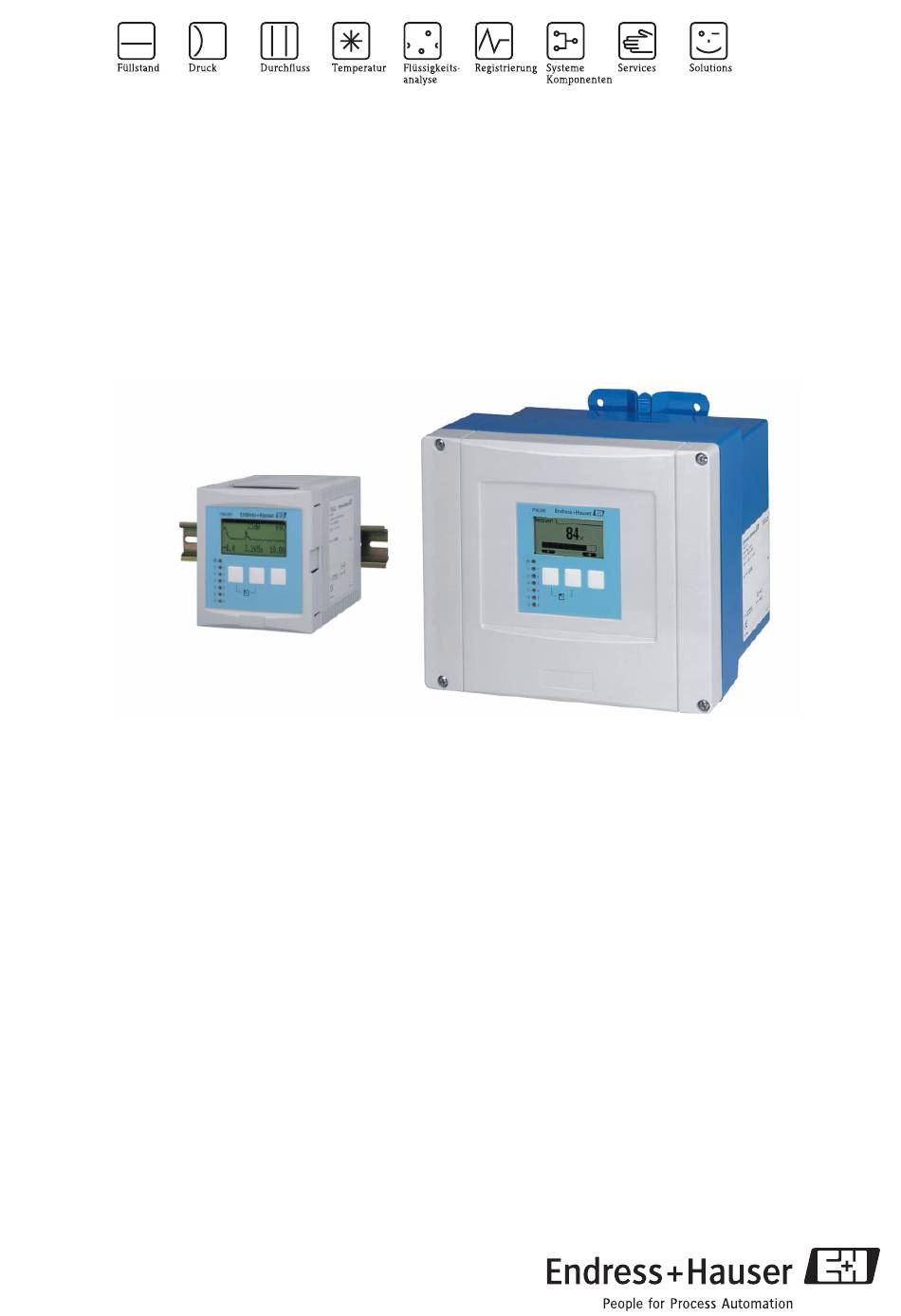

Prosonic S FMU90
Messumformer im Feld- oder Hutschienengehäuse
für die Ultraschall-Sensoren FDU91/91F/92/93/95/96
Anwendungsbereich bei Füllstandmessungen
• Kontinuierliche, berührungslose Füllstandmessung
von Flüssigkeiten, Pasten, Schlämmen und pulvrigen,
stückigen Schüttgütern mit 1/2 Sensoren
• Messbereich bis 70 m (je nach Sensor und Messgut)
• Grenzwerterfassung (bis zu 6 Relais)
• Pumpensteuerung (alternierend), Rechensteuerung
• optional erweiterte Pumpensteuerung mit zusätzli-
chen Funktionen (Pumpenfunktionstest, ...)
• Berechnungen: Mittelwert, Differenz, Summe
Anwendungsbereich bei Durchflussmessungen
• Durchflussmessung an offenen Gerinnen und Mess-
wehren mit 1 oder 2 Ultraschall-Sensoren
• Erfassung von Beckenfüllstand und Abschlagmenge
mit nur einem Sensor an Regenüberlaufbecken
• Rückstauerfassung (2 Sensoren) bzw. Verschmut-
zungserkennung
• bis zu 3 Totalisatoren und 3 (rücksetzbare) Tageszäh-
ler; optional rücksetzbar über digitale Eingänge
• Zähl- bzw. Zeitimpulse zur Steuerung externer Ein-
heiten
TI397F/00/de/04.07
Ihre Vorteile
• Einfache menügeführte Bedienung über 6-zeiliges
Klartext-Display; 15 Sprachen wählbar
• Hüllkurvendarstellung auf dem Display zur einfachen
und schnellen Diagnose vor Ort
• Komfortable Bedienung, Diagnose und Messstellendo-
kumentation über das kostenlos mitgelieferte Bedien-
programm "ToF-Tool - FieldTool Package".
• Optional vier digitale Eingänge (z.B. zur Pumpenrück-
meldung) und ein externer Temperatureingang
• Laufzeitkorrektur durch integrierte Temperaturmes-
sung in den Sensoren oder durch externen Tempera-
tursensor (für beheizte Sensoren)
• Linearisierungsfunktion (bis zu 32 Punkte)
• Linearisierungskurven für die meist verwendeten
Gerinne und Wehre voreingestellt und abrufbar
• Online-Berechnung der Wehr-/Gerinnedurchflüsse
anhand hinterlegter Durchflusskurven
• Vorprogrammierte Pumpensteuerungsroutinen
• Systemintegration über HART oder PROFIBUS DP
• Automatische Erkennung der Sensoren FDU 9x
• Anschluss der Sensoren der bisherigen Baureihe
FDU8x möglich (für Zertifikate s. Hinweis auf Seite 8)
