Mycom S CPM153
"
Endress+Hauser

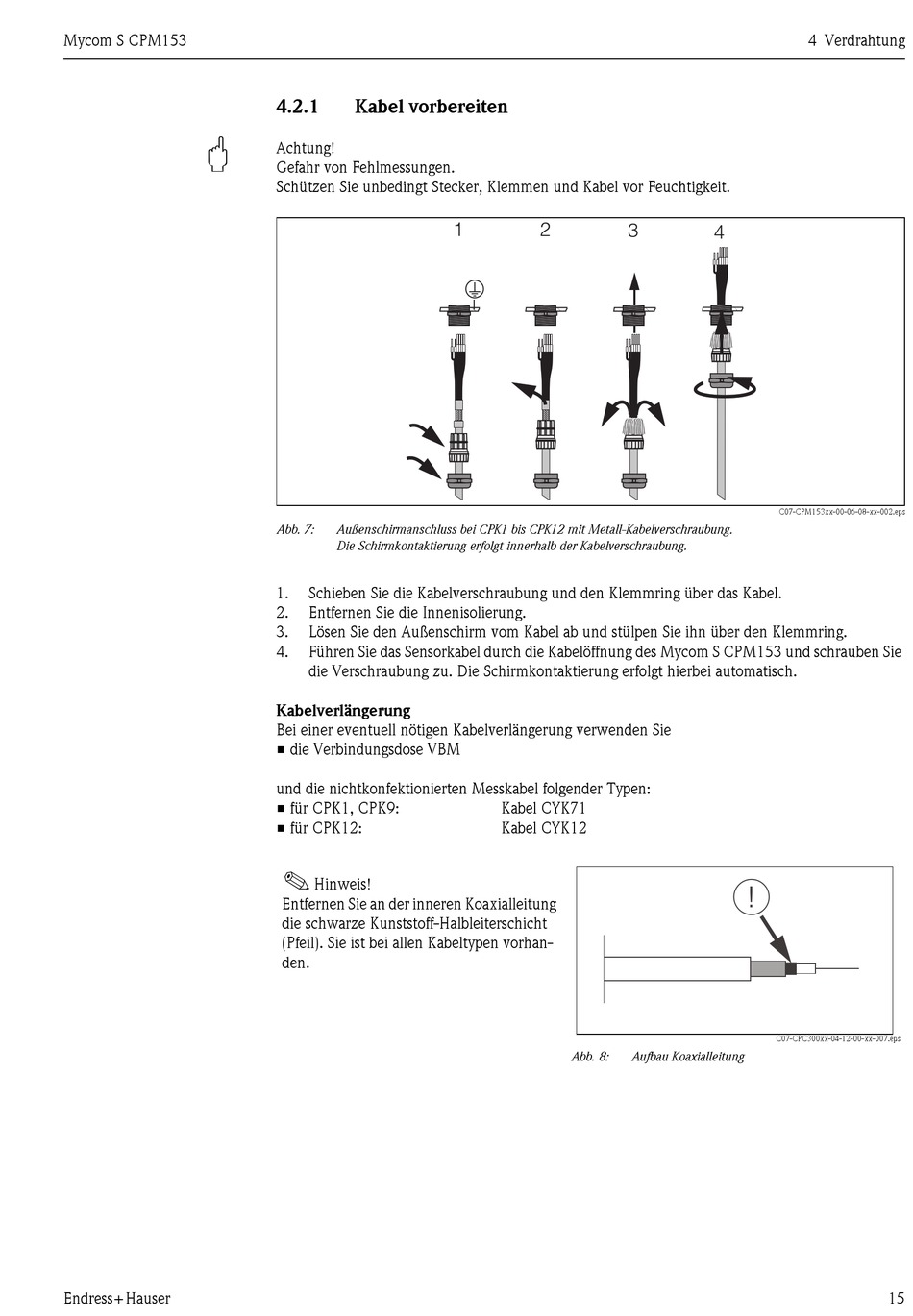

4.2.1

Kabel vorbereiten

Achtung!
Gefahr von Fehlmessungen.
Schützen Sie unbedingt Stecker, Klemmen und Kabel vor Feuchtigkeit.
Abb. 7: Außenschirmanschluss bei CPK1 bis CPK12 mit Metall-Kabelverschraubung.
Die Schirmkontaktierung erfolgt innerhalb der Kabelverschraubung.
1. Schieben Sie die Kabelverschraubung und den Klemmring über das Kabel.
2. Entfernen Sie die Innenisolierung.
3. Lösen Sie den Außenschirm vom Kabel ab und stülpen Sie ihn über den Klemmring.
4. Führen Sie das Sensorkabel durch die Kabelöffnung des Mycom S CPM153 und schrauben Sie
die Verschraubung zu. Die Schirmkontaktierung erfolgt hierbei automatisch.
Kabelverlängerung
Bei einer eventuell nötigen Kabelverlängerung verwenden Sie
• die Verbindungsdose VBM
und die nichtkonfektionierten Messkabel folgender Typen:
• für CPK1, CPK9:
• für CPK12:
!
Hinweis!
Entfernen Sie an der inneren Koaxialleitung
die schwarze Kunststoff-Halbleiterschicht
(Pfeil). Sie ist bei allen Kabeltypen vorhan-
den.
1 2
Kabel CYK71
Kabel CYK12
Abb. 8:
3
4
C07-CPM153xx-00-06-08-xx-002.eps
!
C07-CPC300xx-04-12-00-xx-007.eps
Aufbau Koaxialleitung
4 Verdrahtung
15
