Mycom S CPM153

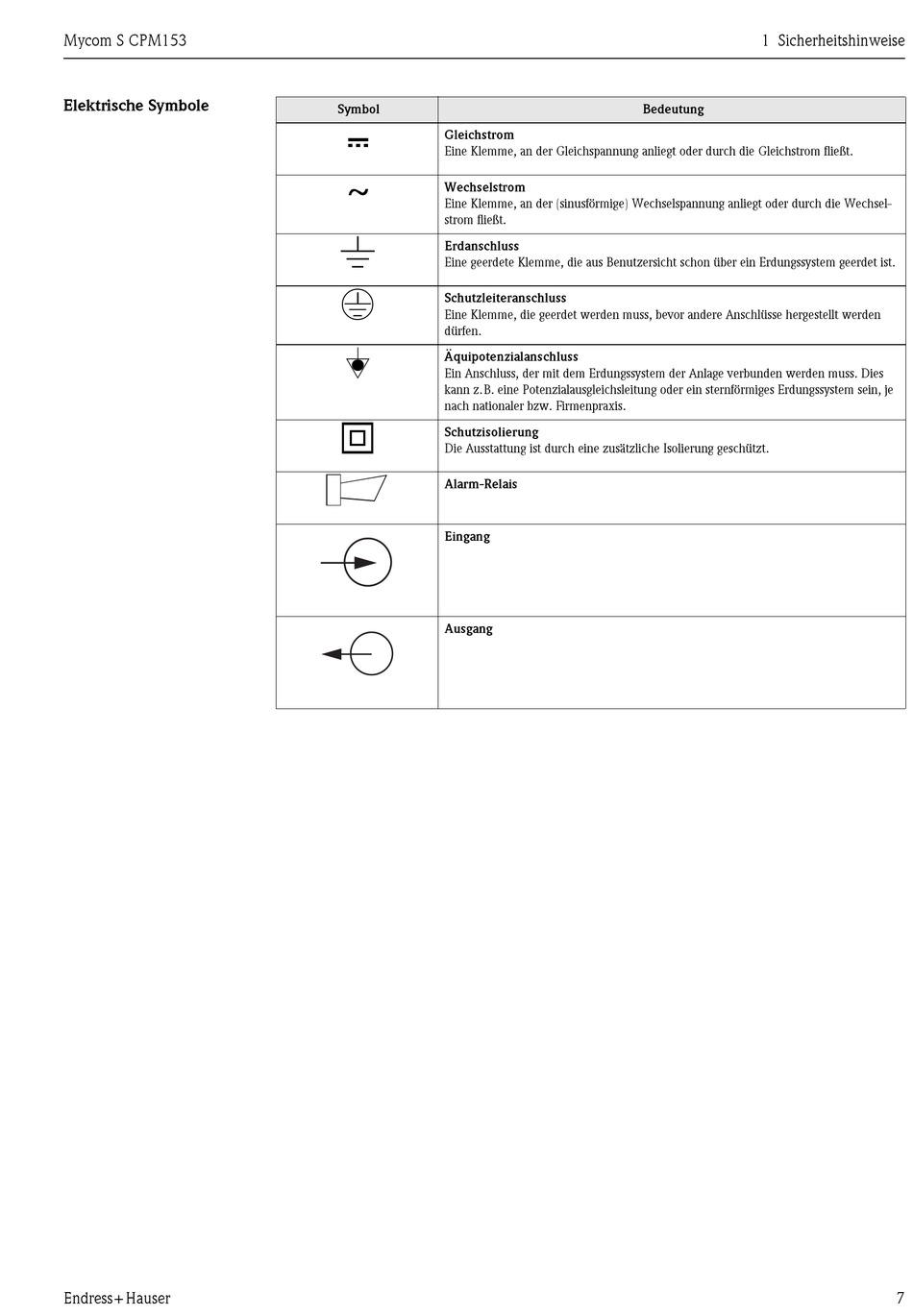

Elektrische Symbole
Endress+Hauser
Symbol
%
Gleichstrom
Eine Klemme, an der Gleichspannung anliegt oder durch die Gleichstrom fließt.
&
Wechselstrom
Eine Klemme, an der (sinusförmige) Wechselspannung anliegt oder durch die Wechsel-
strom fließt.
)
Erdanschluss
Eine geerdete Klemme, die aus Benutzersicht schon über ein Erdungssystem geerdet ist.
*
Schutzleiteranschluss
Eine Klemme, die geerdet werden muss, bevor andere Anschlüsse hergestellt werden
dürfen.
+
Äquipotenzialanschluss
Ein Anschluss, der mit dem Erdungssystem der Anlage verbunden werden muss. Dies
kann z.B. eine Potenzialausgleichsleitung oder ein sternförmiges Erdungssystem sein, je
nach nationaler bzw. Firmenpraxis.
/
Schutzisolierung
Die Ausstattung ist durch eine zusätzliche Isolierung geschützt.
b
Alarm-Relais
Eingang
Ausgang
1 Sicherheitshinweise
Bedeutung
7
